Два кондиционера вертикально на простенке дворового фасада

Для оборудования выбрали глухой простенок во дворе

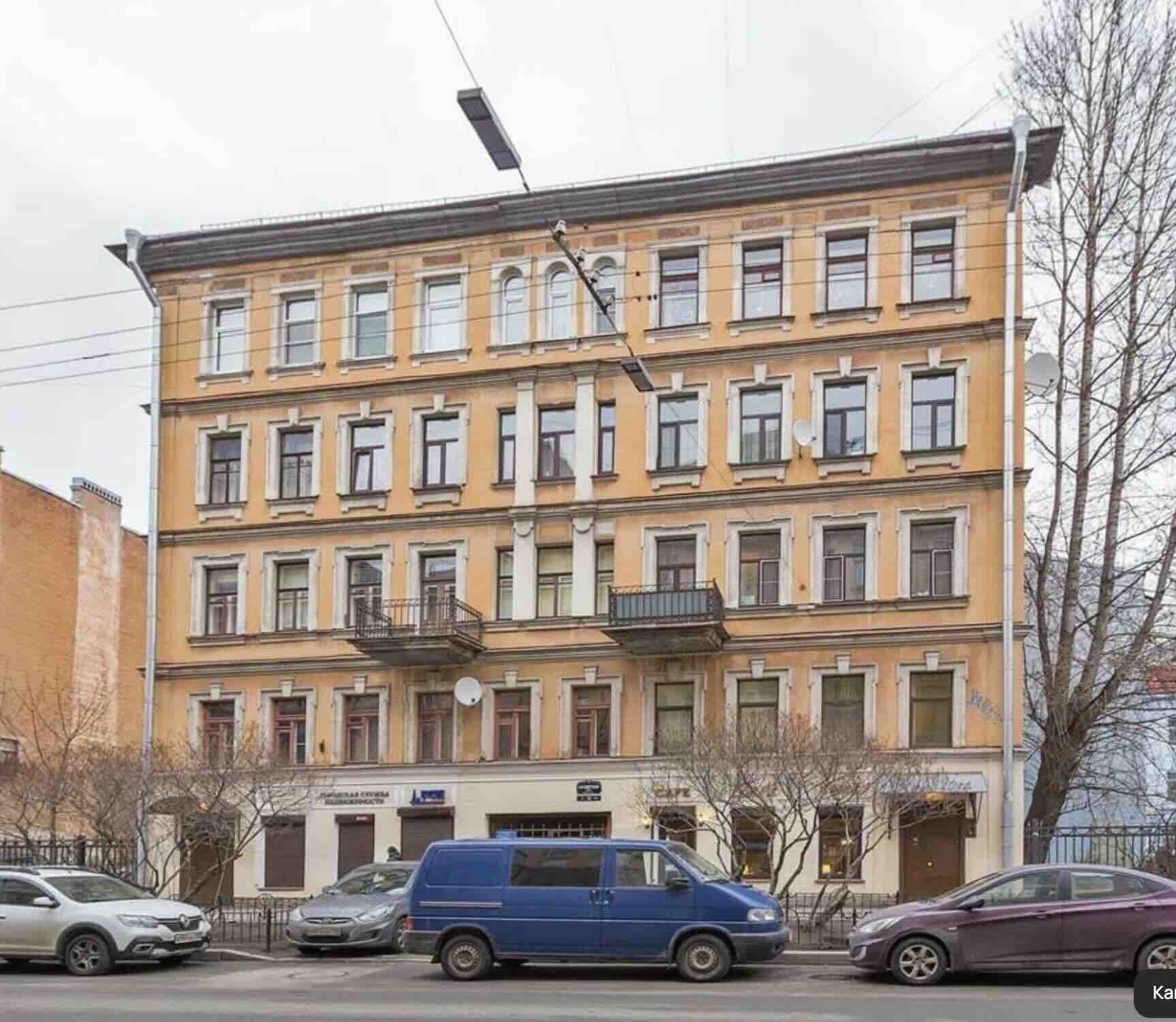

Квартира находится на втором этаже дома 14 по 4-й Советской улице. Лицевой фасад выходит на улицу и имеет регулярную композицию с рустованным первым этажом, межэтажными поясами и оформленными оконными проёмами. Наружные блоки к этой стороне здания не относились: проектировали их на внутреннем фасаде.

Во дворе подходящий участок нашёлся справа от окна квартиры. Это глухая часть стены без проёмов и декора, ограниченная окном слева и заложенным проёмом справа. Два блока можно было собрать здесь в одной компактной группе, не разнося оборудование по фасаду.

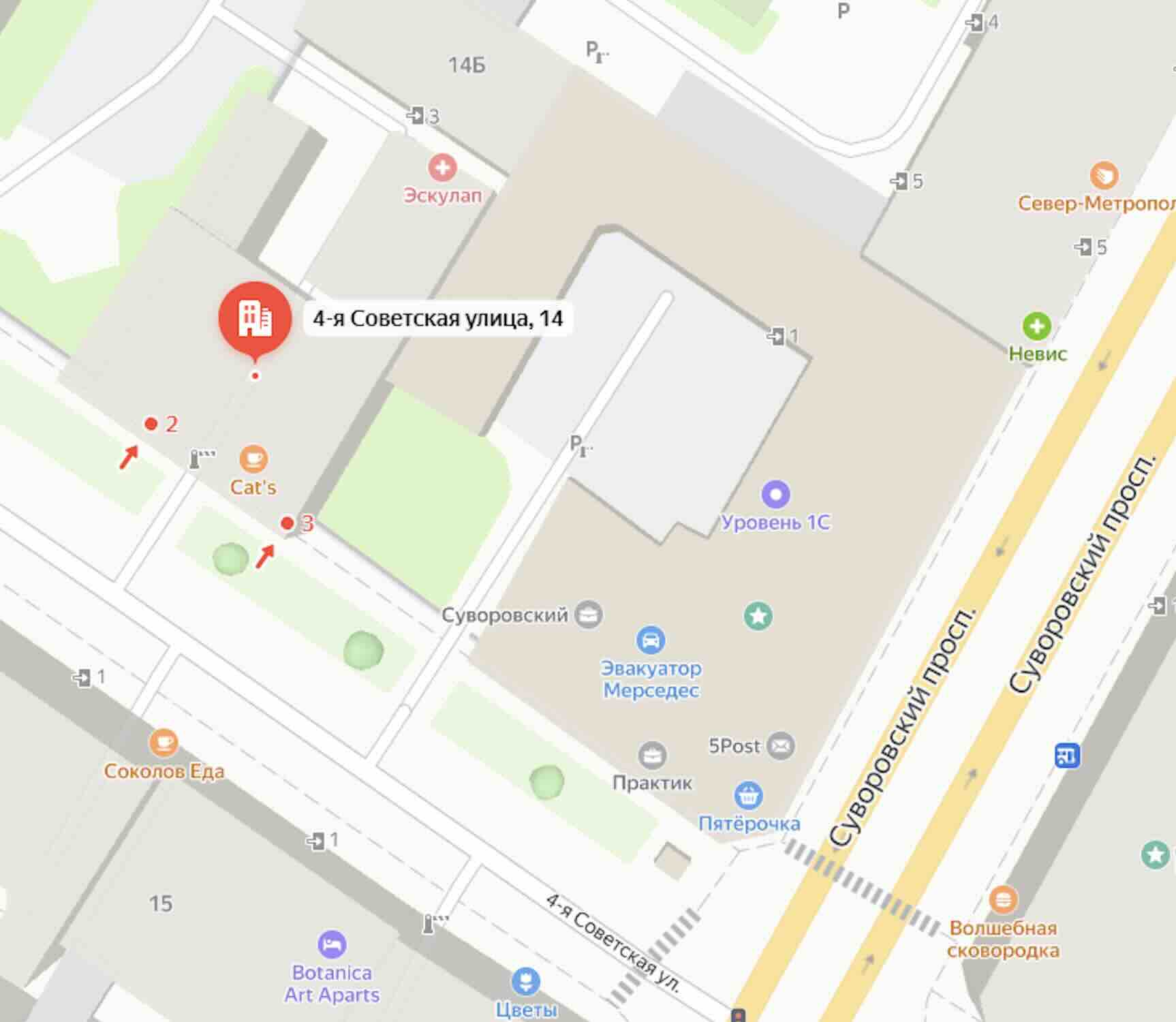

Адресная схема в проекте связывает выбранный фасад с домом 14, литера А. Она также показывает, что рабочая зона расположена внутри квартала, со стороны двора, а не на уличном фасаде 4-й Советской улицы.

Два блока собрали на одной вертикальной оси

Проектом предусмотрены два наружных блока для одной квартиры. Их поставили один над другим в узкой полосе между краем оконного проёма и заложенным проёмом. Такое решение использует ширину только одного блока и сохраняет остальную поверхность простенка свободной.

Нижняя позиция привязана к отметке +5,300 м, верхняя — к +6,400 м. На фасадной развёртке обе точки находятся на втором этаже и образуют одну вертикальную группу справа от окна; фотомонтаж на том же листе показывает внешний вид оборудования в выбранном месте.

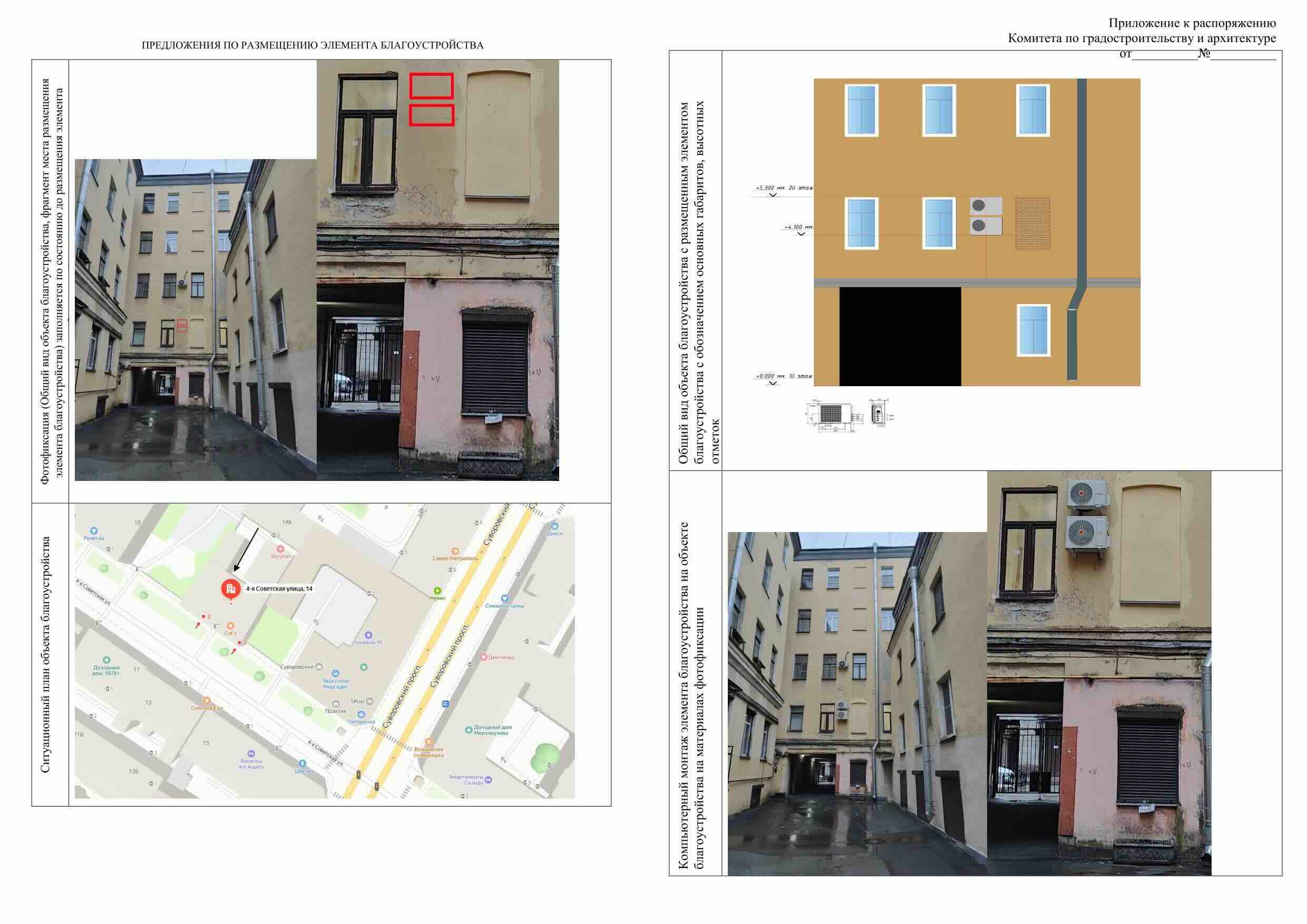

В проект вошли общий вид фасада, фрагмент с местами установки, ситуационная схема и фасадная развёртка. Благодаря этим материалам положение блоков задано относительно конкретного окна и высотных отметок, а не только текстовым описанием адреса.

КГА согласовал проект 5 марта 2025 года

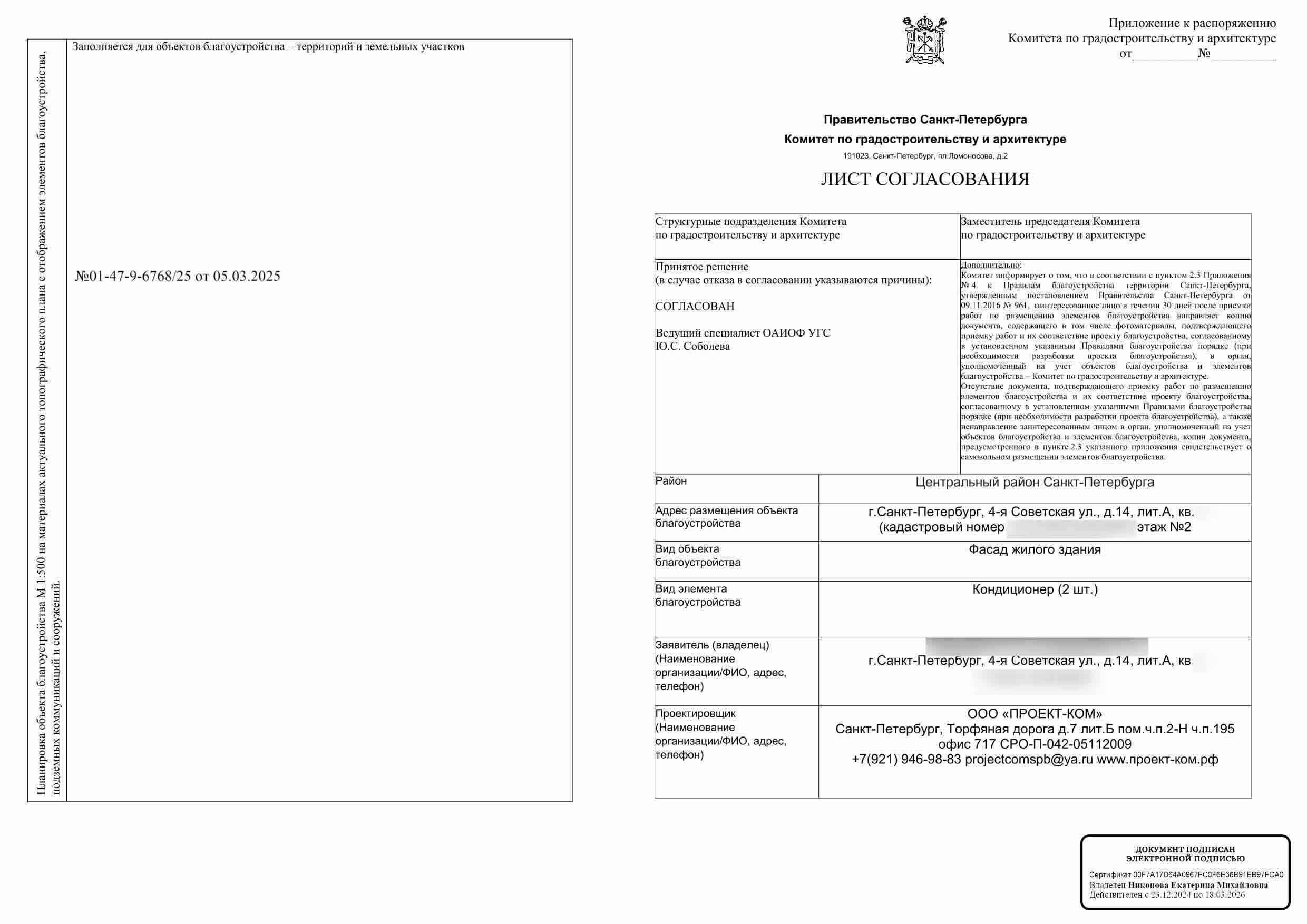

Лист КГА № 01-47-9-6768/25 относится к фасаду жилого здания по адресу: 4-я Советская улица, дом 14, литера А, квартира на втором этаже. В графе вида элемента благоустройства указаны два кондиционера, а принятое решение сформулировано как «Согласован».

Документ датирован 5 марта 2025 года. Согласование закрепило именно представленную на приложении схему: дворовой фасад, две позиции на одном простенке и вертикальную компоновку оборудования для квартиры второго этажа.

Монтаж повторил согласованную компоновку

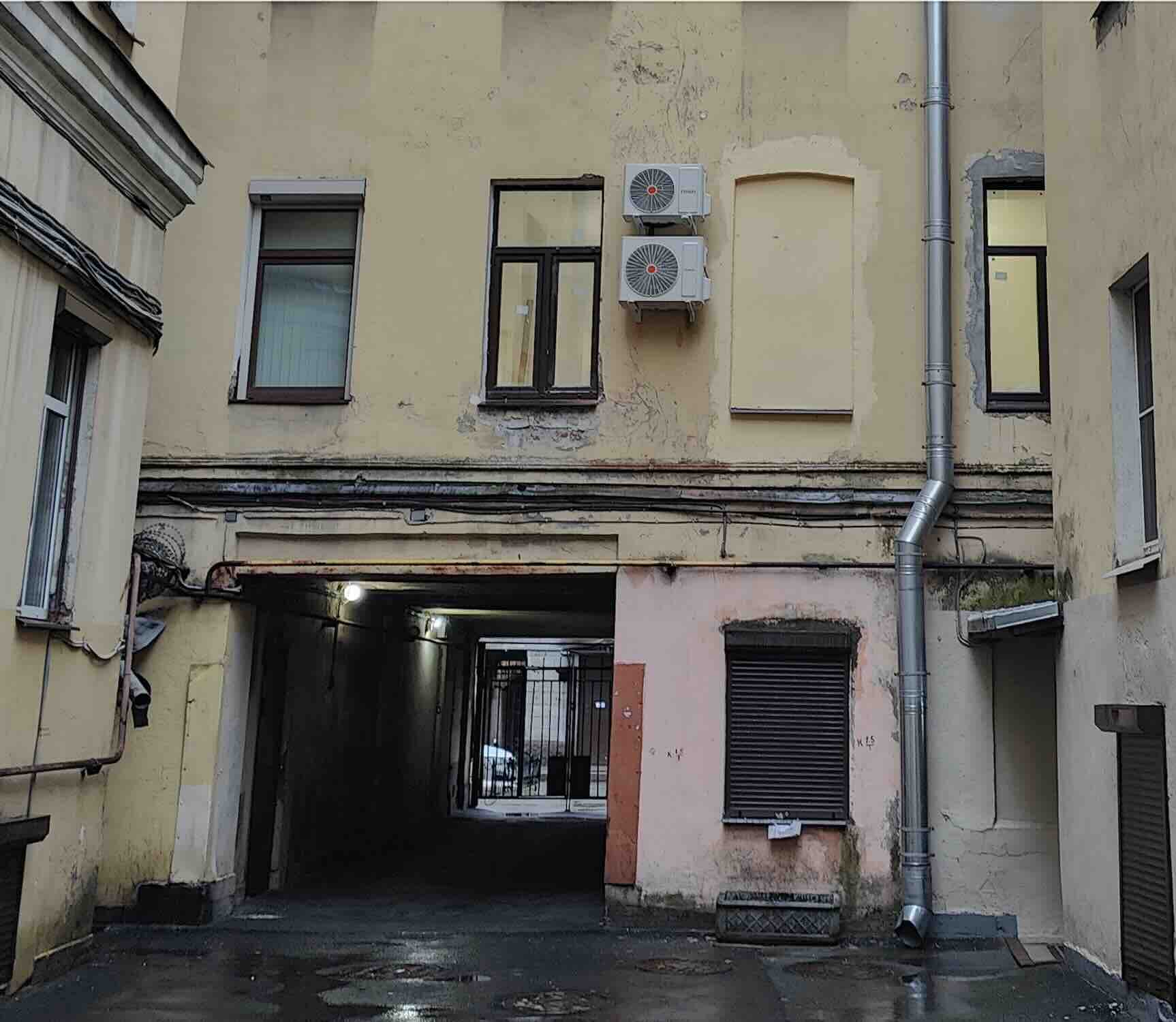

Фотография до выполнения работ показывает свободный простенок справа от окна. На следующем снимке в этой зоне уже установлены два наружных блока: нижний находится рядом с верхней частью окна, второй расположен непосредственно над ним.

Крупный общий кадр после монтажа позволяет сравнить результат с проектным фотомонтажом. Оборудование осталось в пределах выбранной глухой полосы стены, не зашло на заложенный проём справа и не было перенесено на другую часть дворового фасада.

Так в одном кейсе зафиксирована вся последовательность: исходное состояние фасада, точные позиции в проекте, положительное решение КГА и фактический монтаж двух блоков на согласованном месте.
