Кондиционер на балконе за экраном застройщика

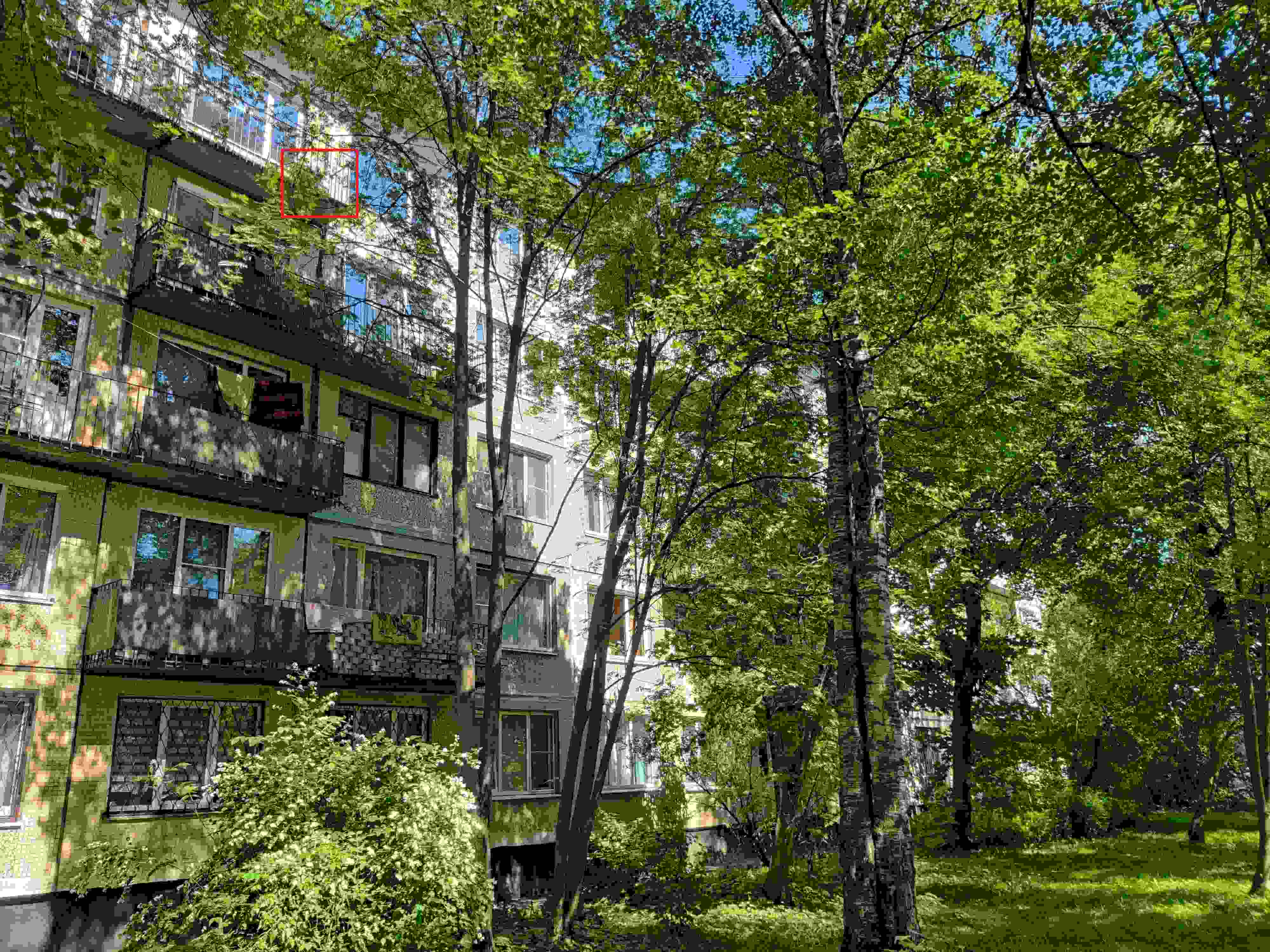

Нужный балкон нашли на пятом этаже за деревьями

Дом 79, корпус 1, по проспекту Науки имеет пять этажей и несколько линий выступающих балконов. Со стороны зелёной зоны фасад частично закрыт деревьями, поэтому общий снимок дополнили фотофиксацией с отмеченной конкретной площадкой верхнего этажа.

Внешний блок требовалось оставить в пределах этого балкона, а не подвешивать снаружи ограждения. Главным элементом решения стал штатный непрозрачный экран застройщика, который закрывает техническую зону при взгляде с улицы.

Положение корпуса выбрали у боковой стены рядом с окном квартиры. В этой точке оборудование доступно с балконной площадки и не становится самостоятельным выступающим элементом фасада.

Блок разместили ниже верхней кромки экрана

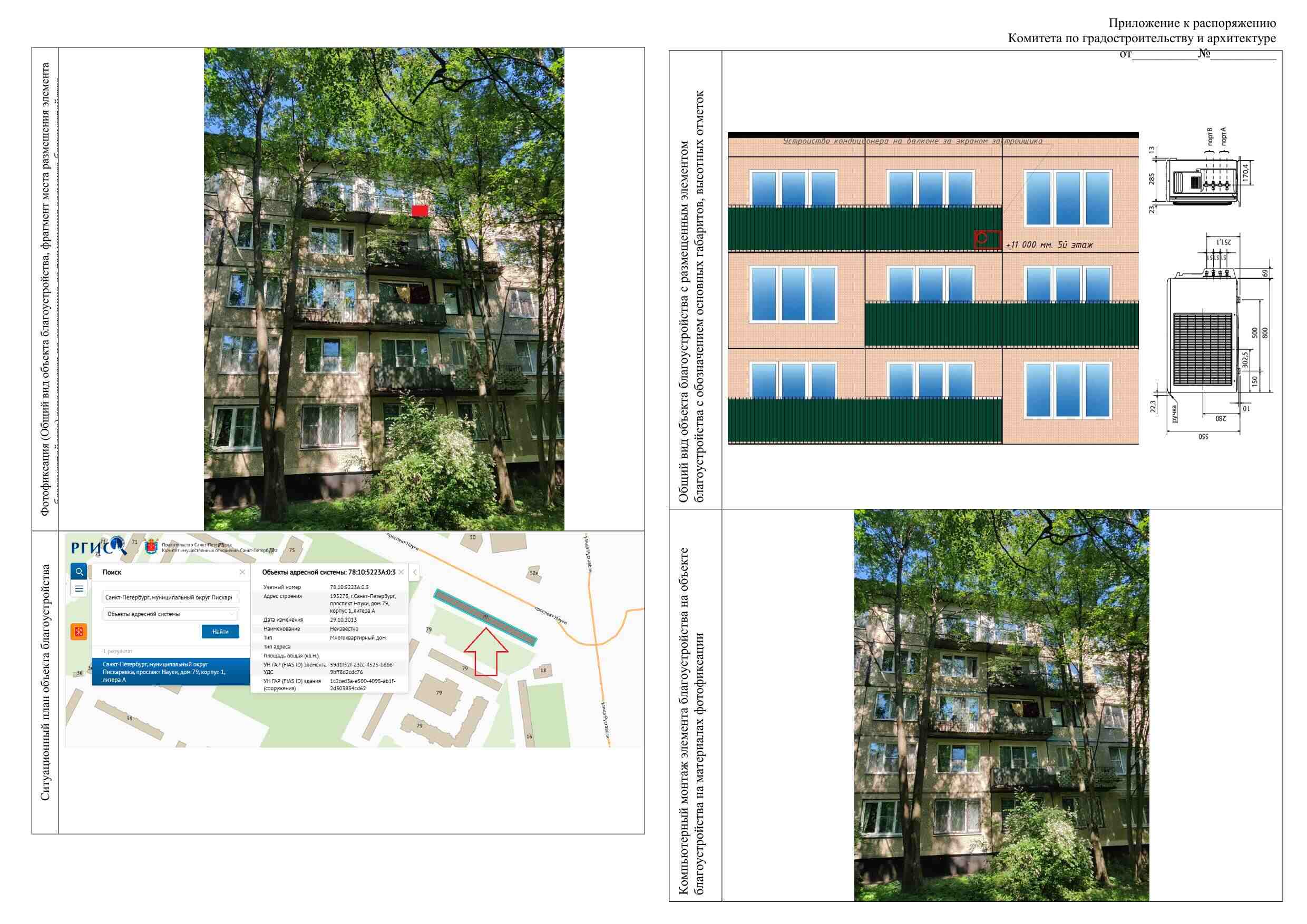

На фасадной развёртке кондиционер показан в правой части балкона пятого этажа. Нижняя привязка оборудования соответствует отметке +11 000 мм, а весь корпус остаётся за зелёной плоскостью штатного ограждения.

Отдельный габаритный чертёж задаёт ширину 550 мм, высоту 800 мм и глубину 285 мм. Эти размеры позволяют сопоставить корпус с высотой экрана и не выносить его верхнюю часть в открытую зону.

Проект объединил общий вид дома, отмеченный балкон, фасадную схему и монтажный фотомонтаж. Поэтому скрытое положение описано не общими словами, а конкретным этажом, отметкой и габаритами оборудования.

Кондиционер установили внутри балконной площадки

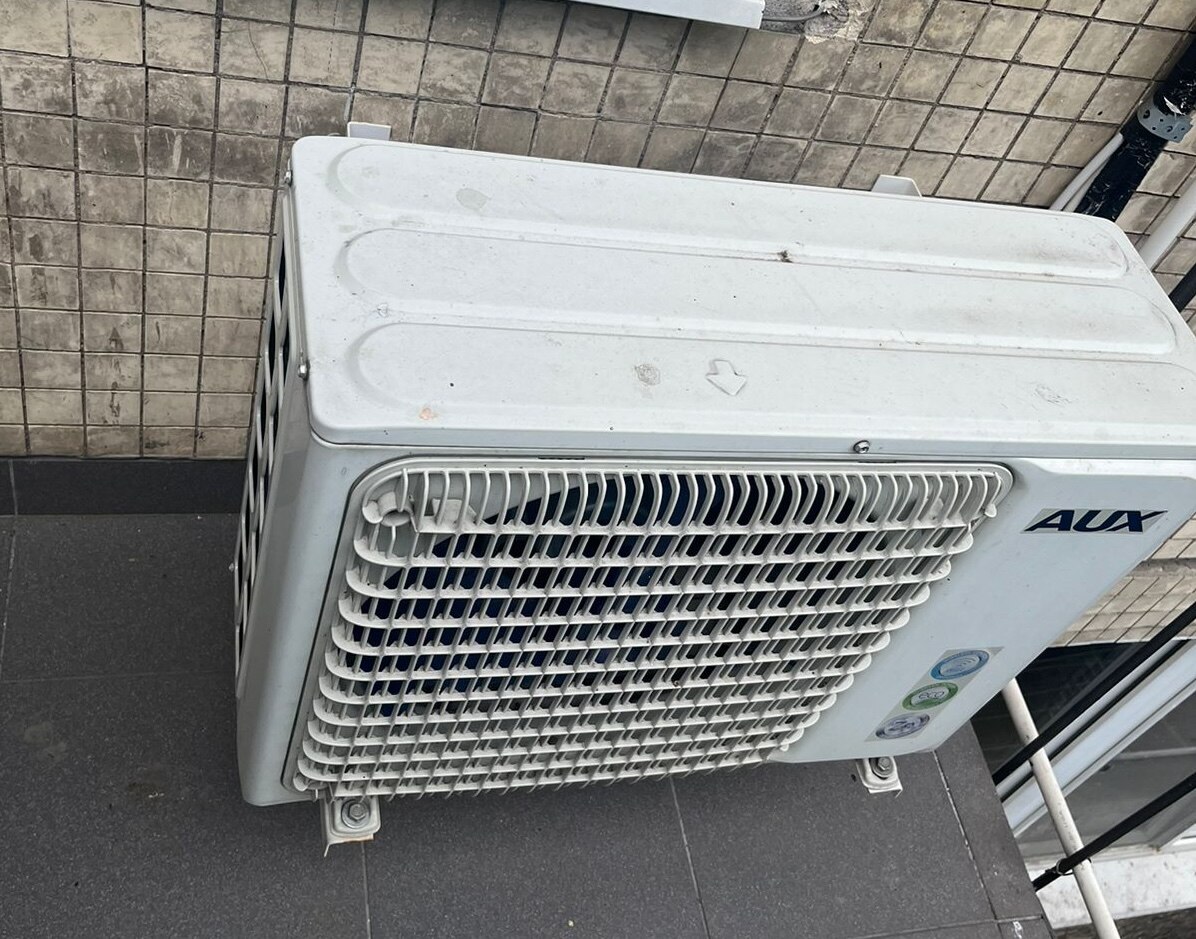

На фотографиях после монтажа внешний блок стоит на кронштейнах у облицованной стены. Между оборудованием и краем площадки остаётся проход, а корпус не выходит за наружную плоскость металлического ограждения.

Коммуникации подходят к блоку со стороны стены, не пересекая лицевую плоскость ограждения. Такое исполнение соответствует проектной логике: оборудование обслуживается с балкона и остаётся внутри предусмотренной застройщиком технической зоны.

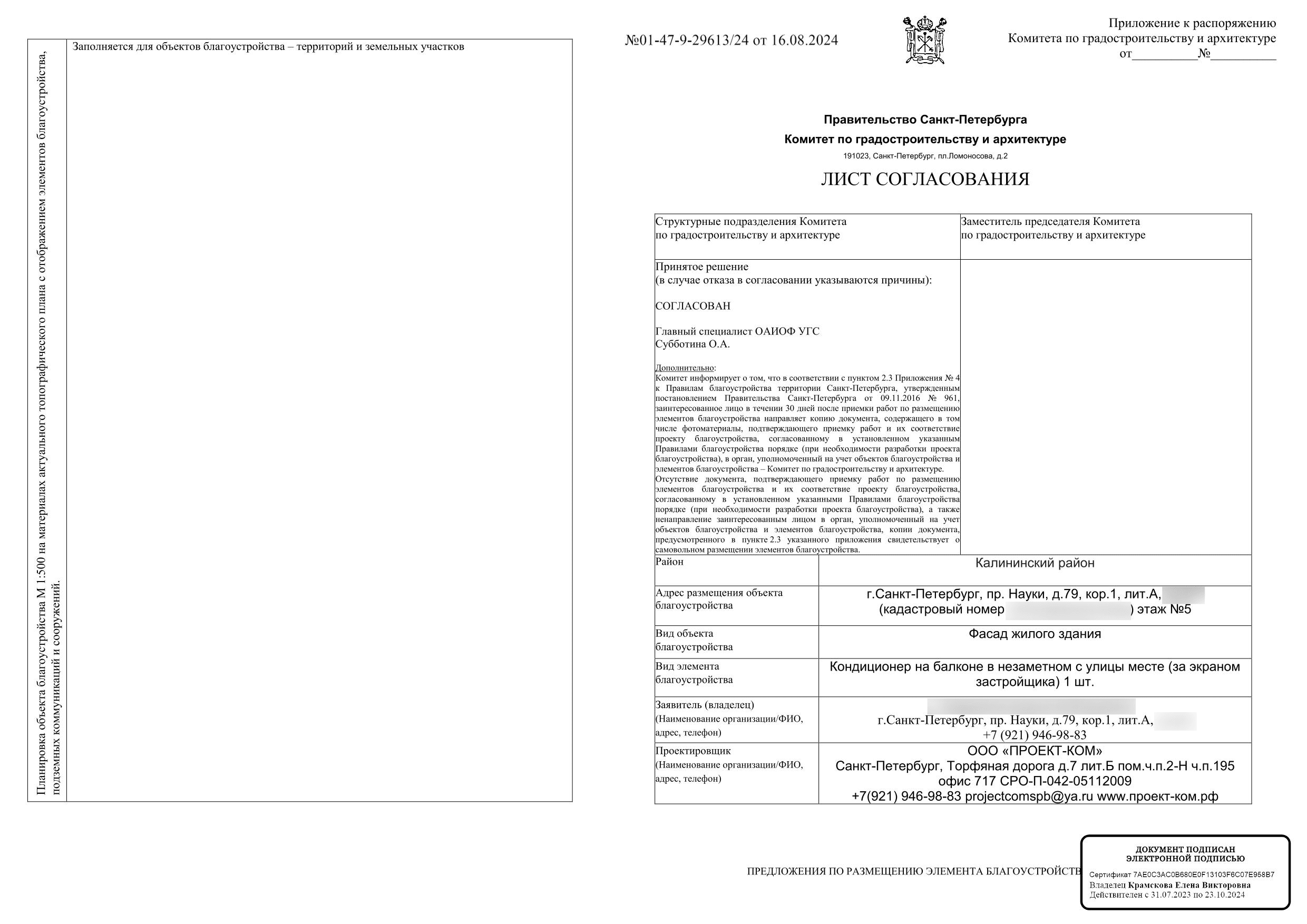

КГА согласовал размещение за экраном 16 августа 2024 года

В листе № 01-47-9-29613/24 указаны Калининский район, фасад жилого здания, пятый этаж и один кондиционер. Вид элемента сформулирован точно: «на балконе в незаметном с улицы месте (за экраном застройщика)».

КГА принял решение «Согласован» 16 августа 2024 года. Проектное место и фактическая установка совпадают по ключевому принципу: корпус находится внутри балкона пятого этажа и закрыт штатным экраном.
