Кондиционер между водосточной трубой и окном второго этажа

Для квартиры второго этажа выбрали дворовой фасад

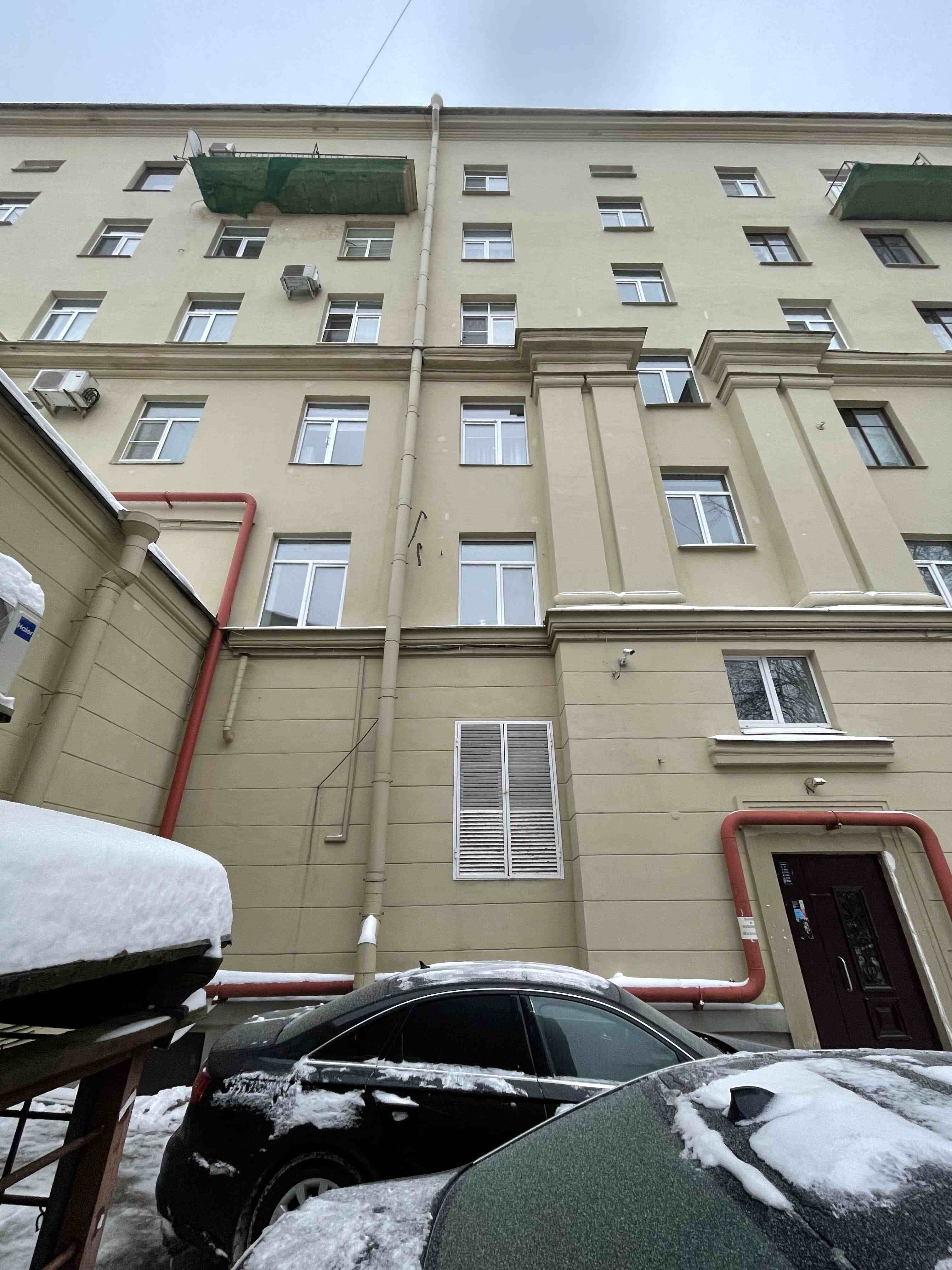

Дом выходит главным фасадом на Московский проспект, но внешний блок требовался для квартиры со стороны двора. Фотофиксация охватила всю высоту стены, соседнюю пристройку и существующее оборудование, чтобы определить конкретный участок второго этажа.

Выбранный простенок находится над межэтажным карнизом. В этой позиции нет другого внешнего блока, зато рядом проходят вертикальная водосточная труба и граница оконного проёма — именно они задали боковые ограничения.

Место связано с конкретной квартирой и дворовой стороной жилого здания. Поэтому проект не повторяет соседние кондиционеры, а задаёт собственную привязку к архитектурным элементам выбранного участка стены.

Между трубой и окном оставили по 100 мм

Внешний блок поместили между вертикальной водосточной трубой и левым краем окна. От корпуса до каждого элемента предусмотрели одинаковый зазор 100 мм, благодаря чему оборудование не перекрывает трубу и не заходит в оконный проём.

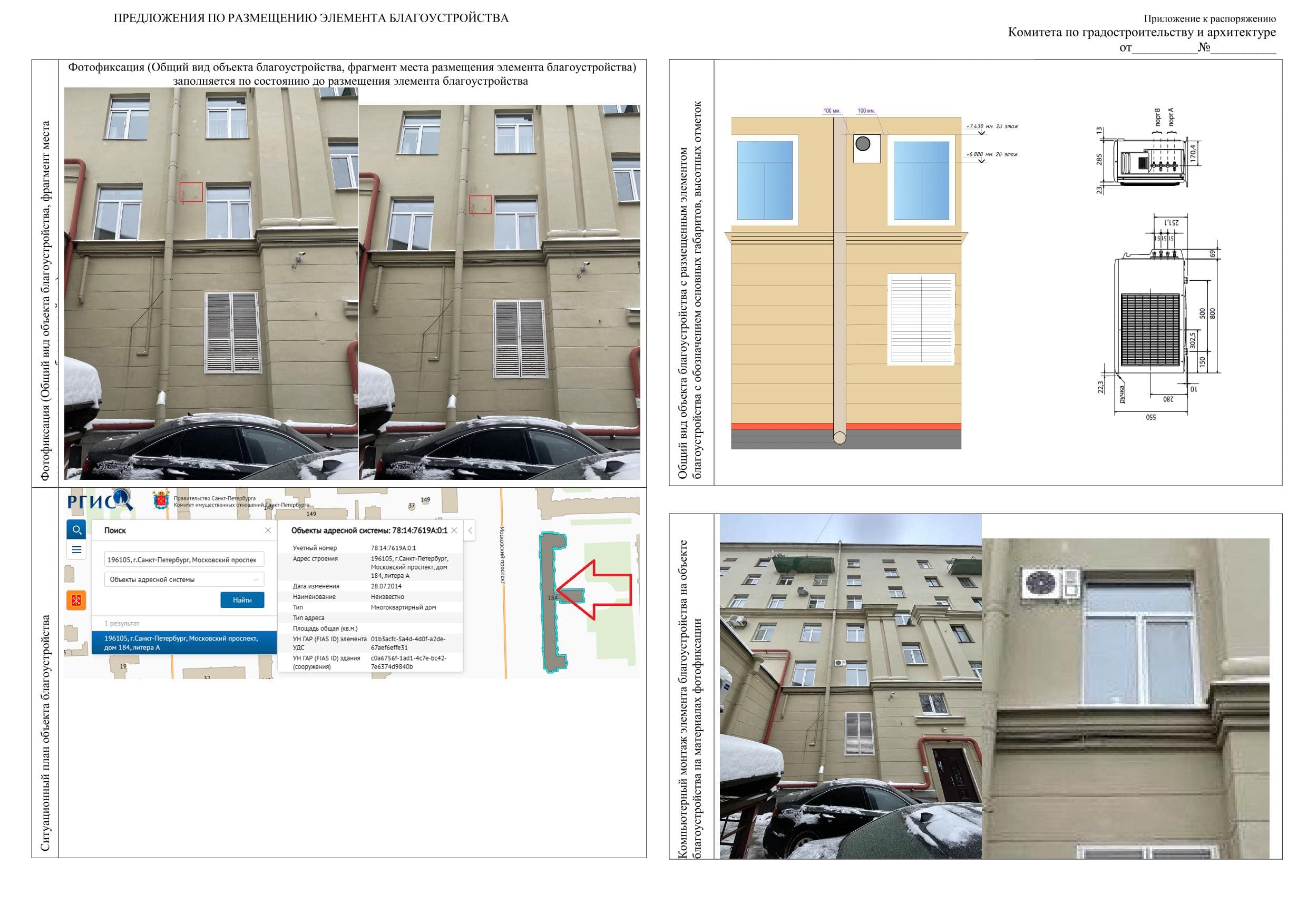

Нижнюю границу блока подняли выше межэтажного карниза, а корпус удержали внутри плоского участка стены между вертикальными членениями. На фасадной схеме отдельно показан дренажный вывод, чтобы отвод конденсата был частью решения.

Проектный лист объединяет крупный фрагмент фасада, адресную схему, фотомонтаж и габаритный чертёж блока. Это позволяет перенести положение оборудования из изображения в измеримую монтажную привязку.

Габариты блока закрепили как 550 × 800 × 285 мм

На чертеже указаны ширина 550 мм, высота 800 мм и глубина 285 мм. Эти размеры использованы в фасадной схеме и фотомонтаже, поэтому изображение оборудования соответствует выбранному месту и предусмотренным отступам.

На визуализации блок расположен на уровне второго этажа и не пересекает соседние карнизы и пилястры. Белый корпус остаётся в пределах светлой плоскости фасада, а коммуникации подходят со стороны окна квартиры.

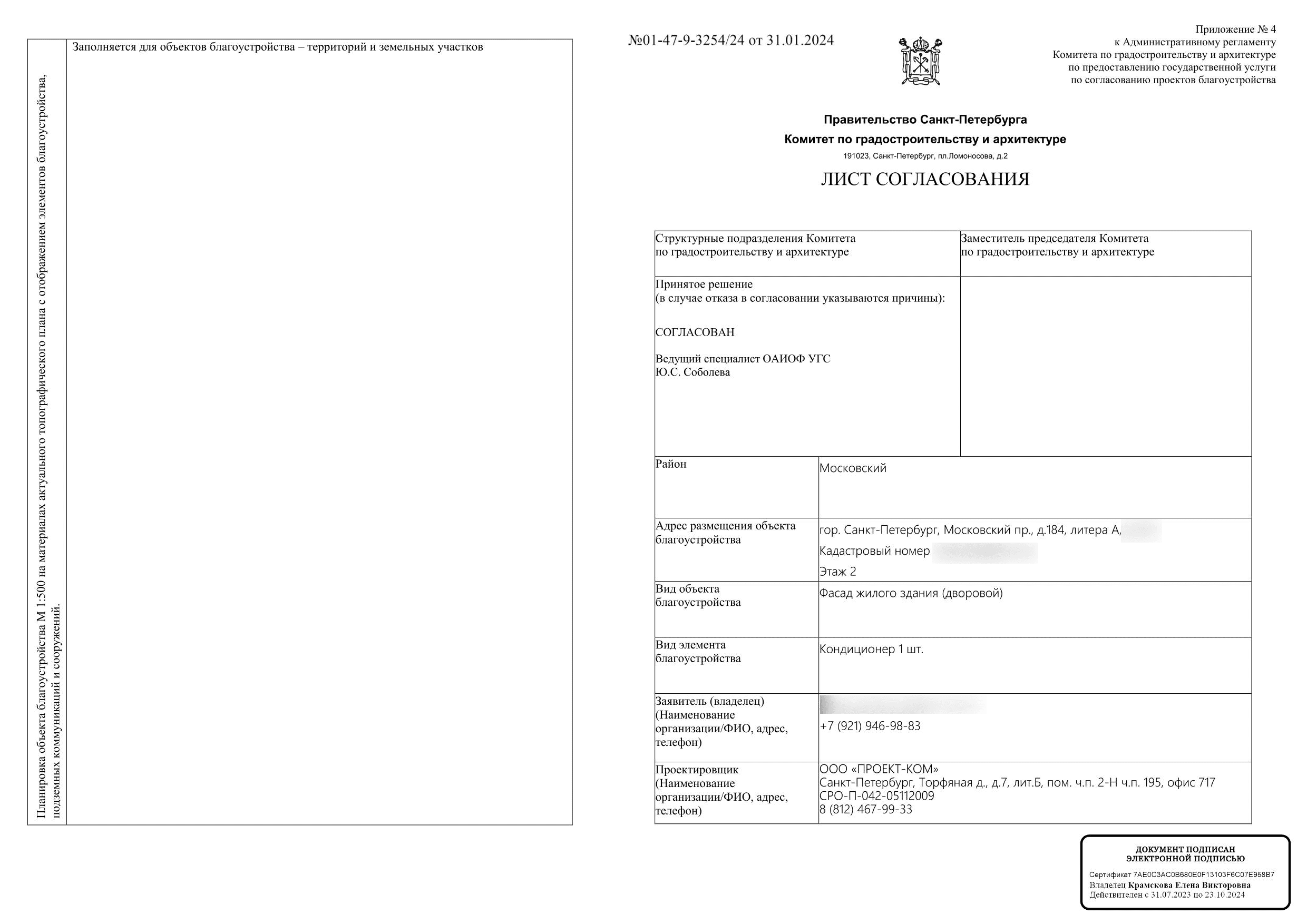

КГА согласовал один блок листом № 01-47-9-3254/24

В листе согласования указаны Московский район, дворовой фасад жилого здания, второй этаж и один кондиционер. Документ относится к дому 184, литера А, по Московскому проспекту и связывает решение с конкретным адресом и местом размещения.

КГА принял решение «Согласован» 31 января 2024 года. Собственник получил лист с точными габаритами блока, двумя отступами по 100 мм, фасадной привязкой и схемой отвода конденсата.
