Кондиционер между витражом и окном дворового фасада

Блок вписали между витражом и квартирным окном

Дом 137, корпус 1 по Приморскому проспекту имеет сложный дворовый фасад: вертикальные полосы остекления чередуются с облицованными плиткой стенами и узкими окнами. Для одного кондиционера требовалось найти глухой участок рядом с квартирой, не перенося оборудование на стеклянную плоскость.

Подходящим оказался облицованный простенок между витражом и обычным окном. Блок разместили в пределах одной вертикальной панели, поэтому он не перекрывает проёмы и остаётся связанным с существующим членением фасада.

Проектный фотомонтаж показал место с двух расстояний: на общей перспективе двора и в крупном фрагменте стены. Так положение оборудования можно было сопоставить и с домом целиком, и с конкретным окном квартиры.

Габарит 800 × 550 × 285 мм связали с двумя высотными отметками

На чертеже зафиксированы размеры выбранного наружного блока: ширина 800 мм, высота 550 мм и глубина 285 мм. Нижняя грань поставлена на отметку +18,635, верхняя — на +19,185; разница между ними точно соответствует высоте корпуса.

Размерная привязка удерживает оборудование внутри облицованной панели. Блок находится слева от окна и справа от витражной части, а его верхняя и нижняя грани не выходят за высоту оконного проёма.

В том же листе показана стена на плане квартиры. Фасадная развёртка, план и фотомонтаж описывают одну и ту же точку, поэтому решение можно было перенести на объект без выбора места уже во время монтажа.

После согласования блок установили в проектной точке

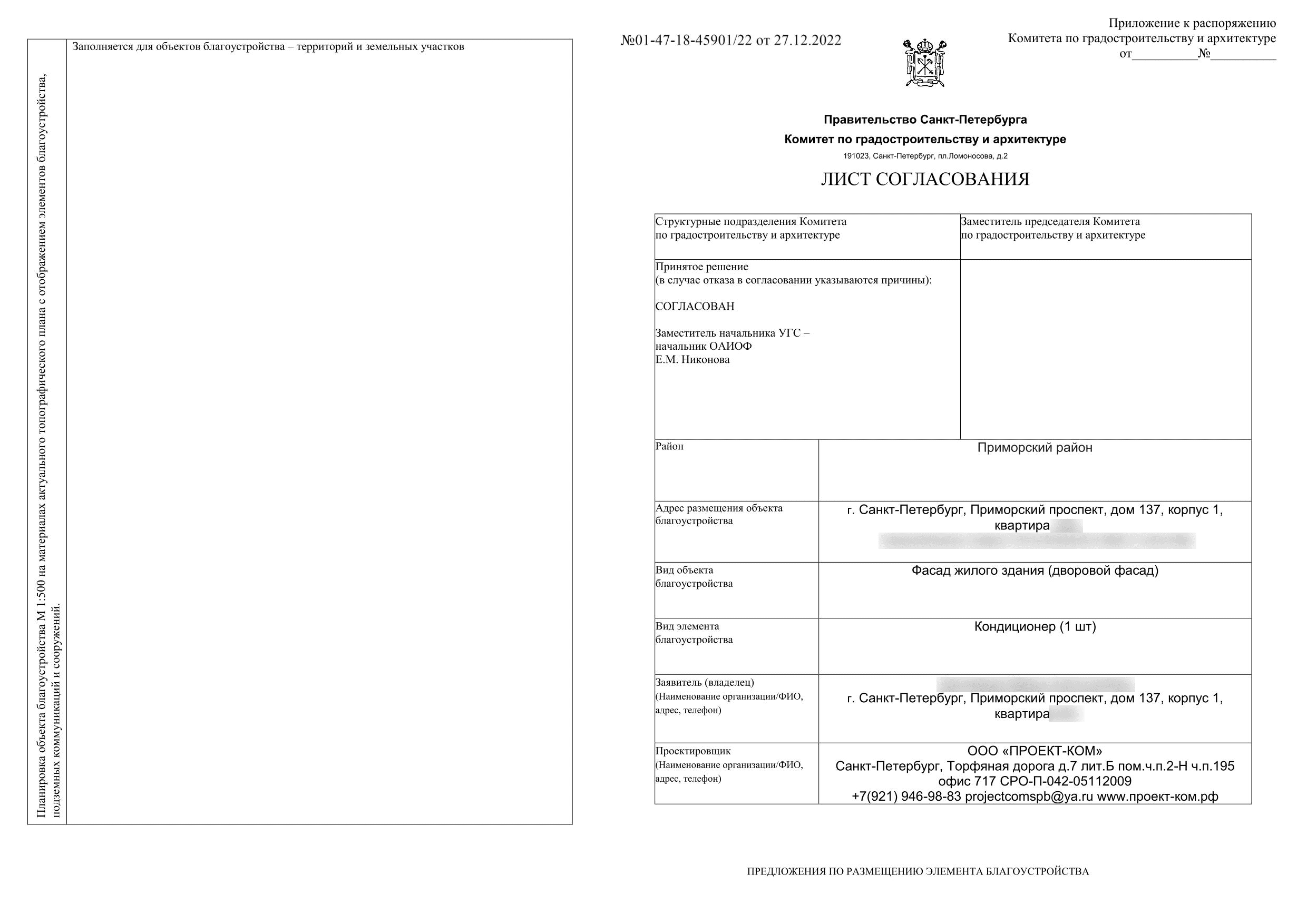

КГА согласовал лист № 01-47-18-45901/22 от 27 декабря 2022 года. В документе указан один кондиционер на дворовом фасаде жилого здания по адресу: Приморский проспект, дом 137, корпус 1.

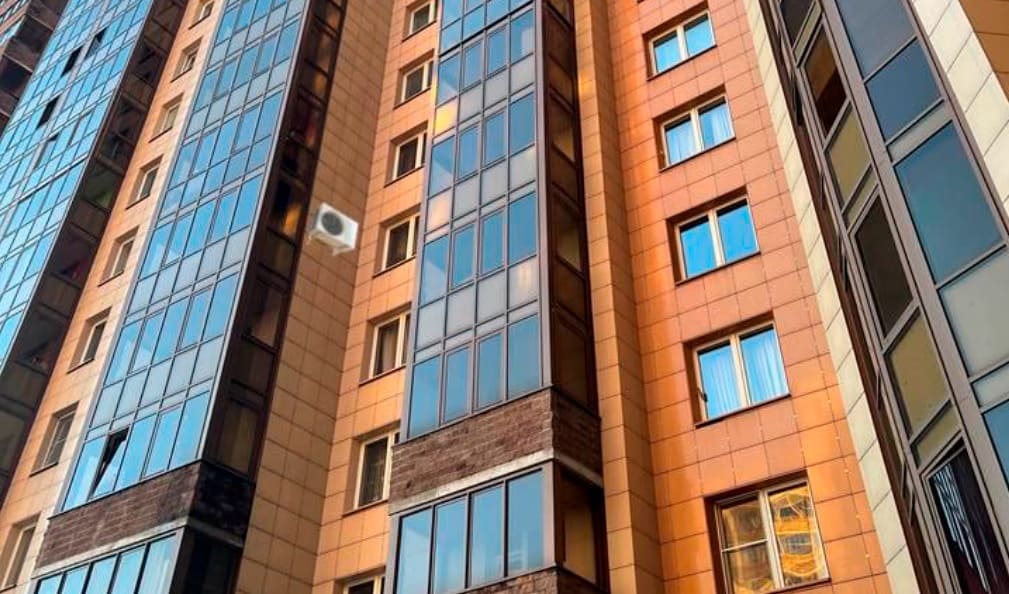

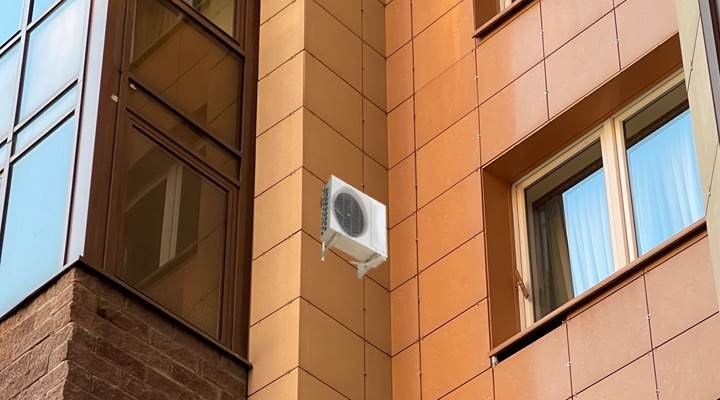

На фотографиях после монтажа блок занимает предусмотренный глухой участок стены. С близкого расстояния видны границы плитки и соседнее окно, а общий кадр показывает положение оборудования относительно всей вертикальной полосы остекления.

Собственник получил проектные решения установки кондиционера, согласованный лист КГА и разрешение на производство работ. Фактический монтаж сохранил размеры и положение, заданные в проекте.
