Два кондиционера один над другим на глухой стене двора

От лицевого фасада перешли во двор

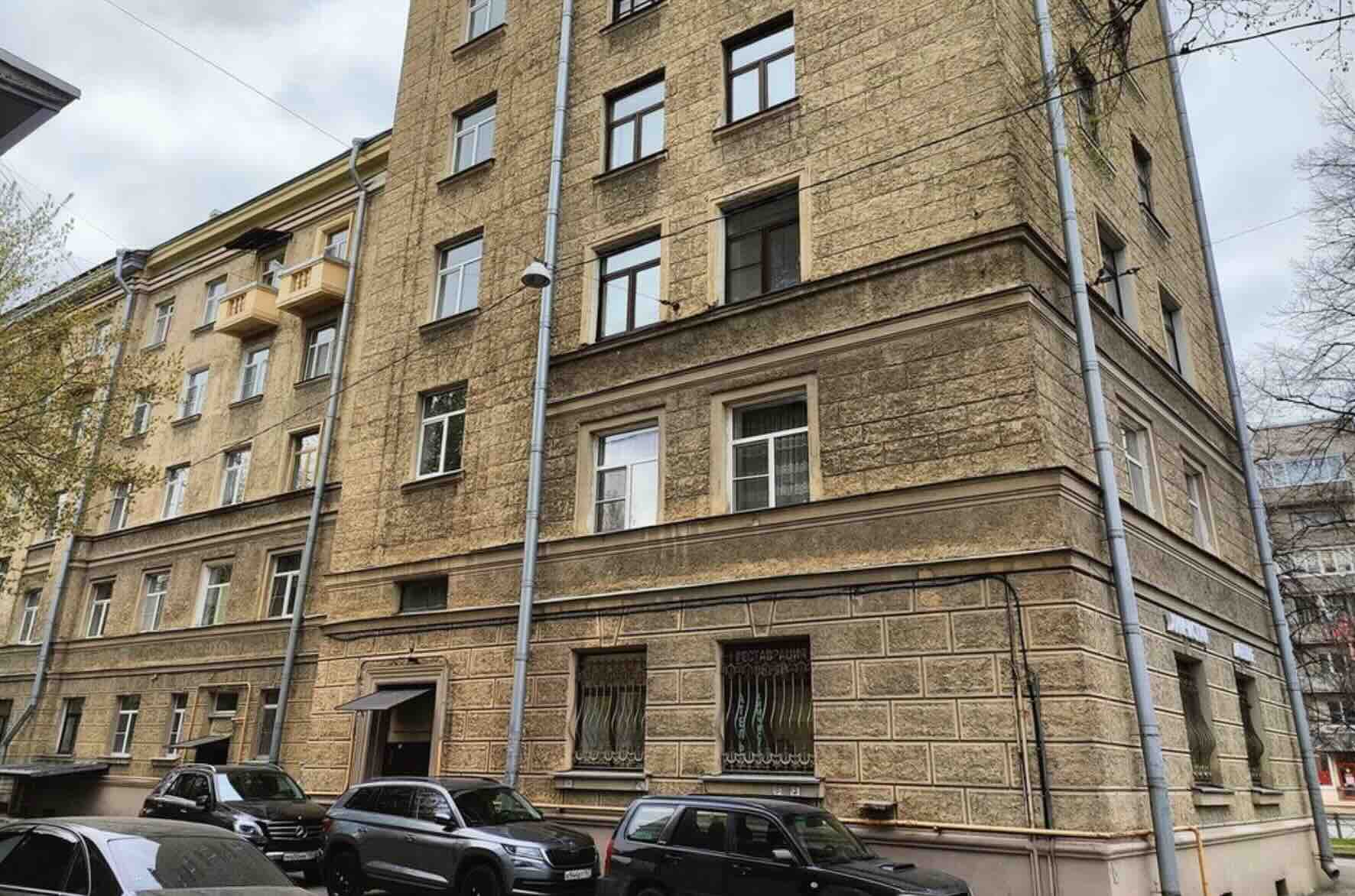

Протяжённый фасад дома 43 по Благодатной улице оформлен рустом, горизонтальными поясами и декоративными вставками. Два кондиционера относились не к этой стороне здания: рабочей зоной стал дворовый фасад второго этажа.

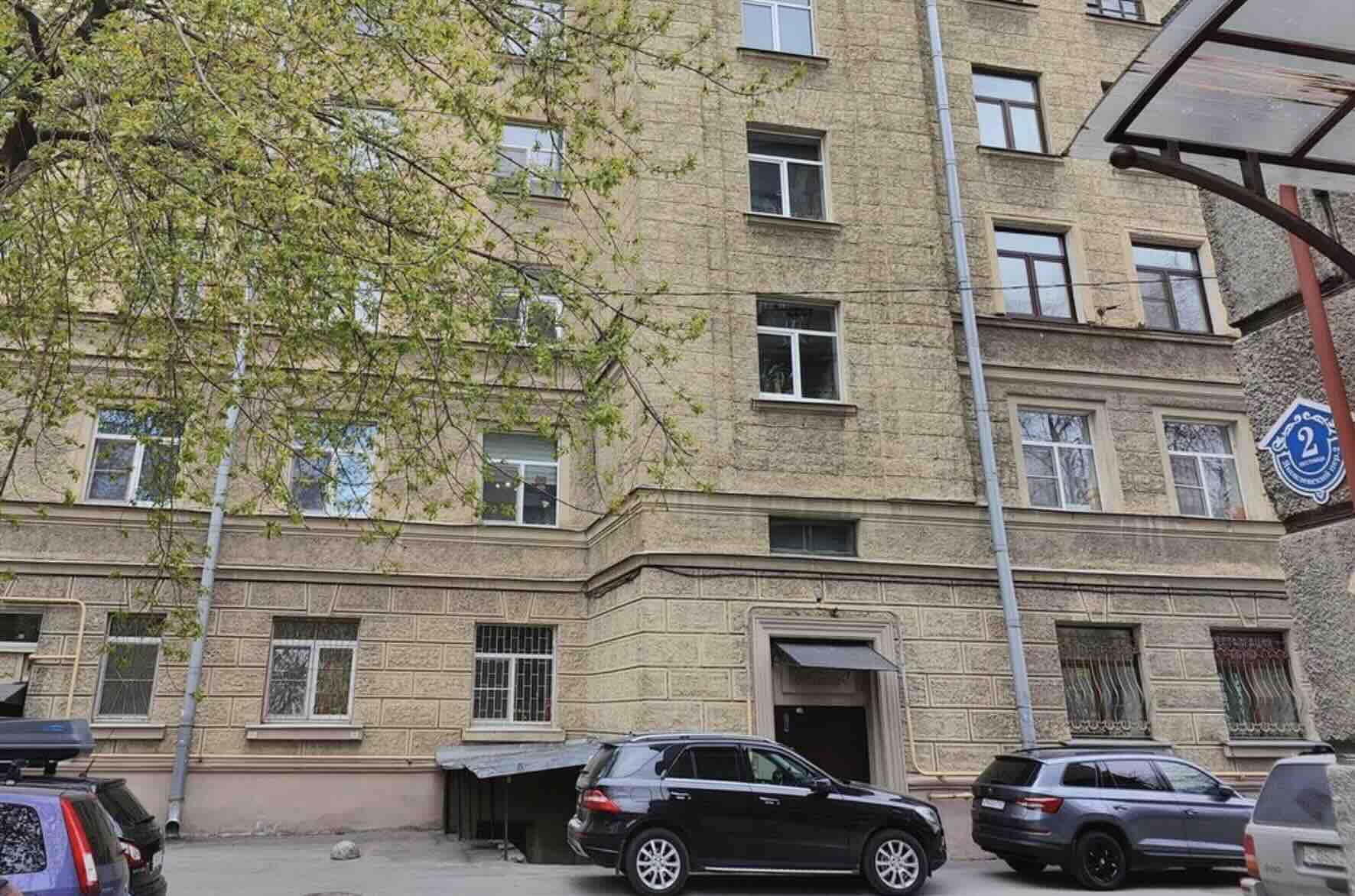

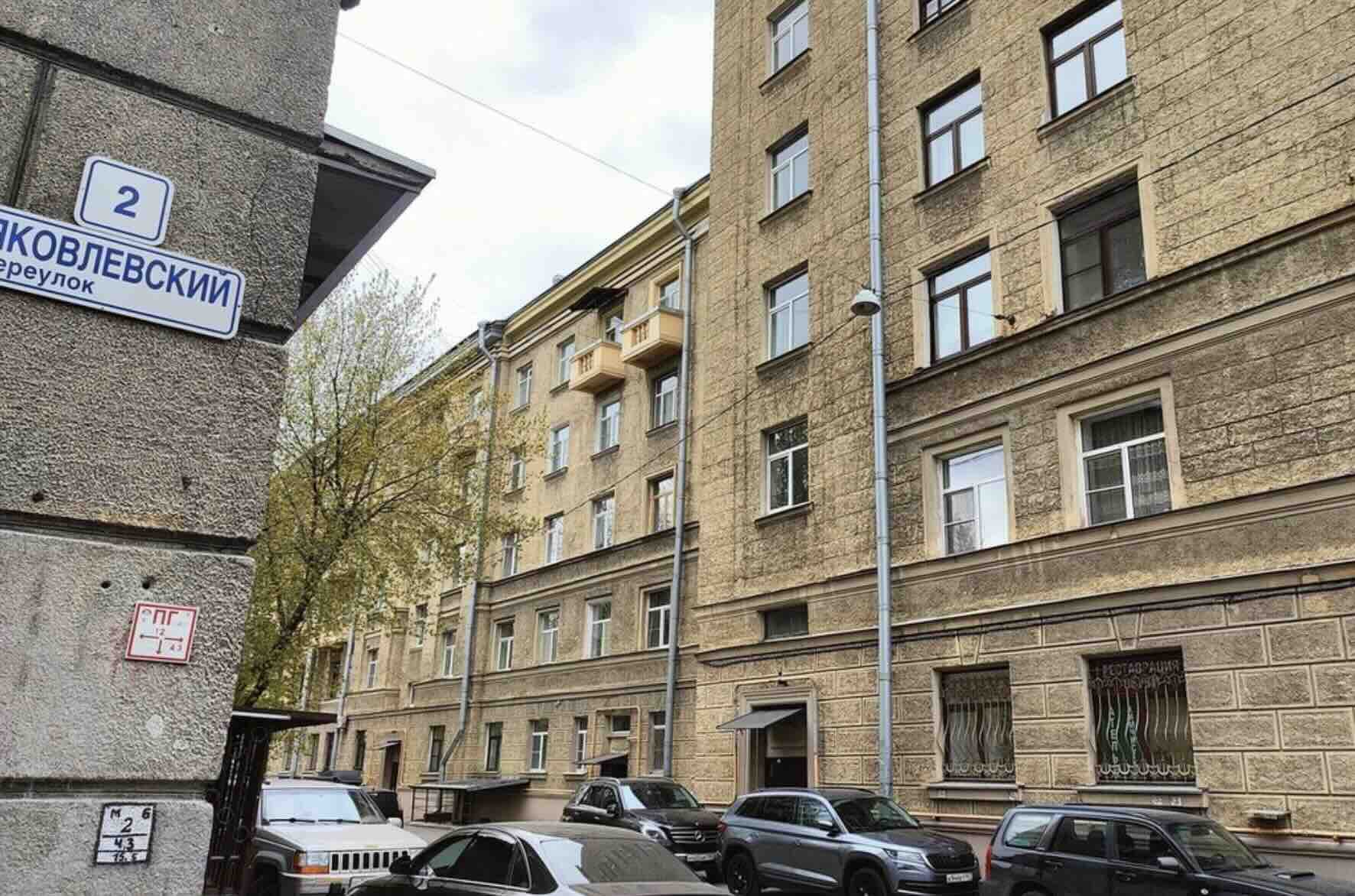

Вход во двор расположен со стороны Яковлевского переулка. На внутренней стороне дома сохранились горизонтальные тяги и облицовка, а свободная глухая плоскость находится у угла, рядом с рядом окон.

Выбранный участок не пересекает оконные проёмы и позволяет собрать оборудование в одной локальной зоне. Благодаря этому два блока не расходятся по разным простенкам и не занимают соседнюю часть фасада.

Одинаковые блоки собрали на одной вертикальной оси

Обе позиции находятся на втором этаже. Верхний блок привязан к отметке +6 500 мм, нижний — к +5 300 мм; расстояние между отметками составляет 1200 мм.

Каждый внешний блок имеет габариты 550 × 800 × 285 мм. На проектной развёртке они расположены строго один над другим у вертикального края стены, а верхняя позиция остаётся ниже архитектурного пояса следующего этажа.

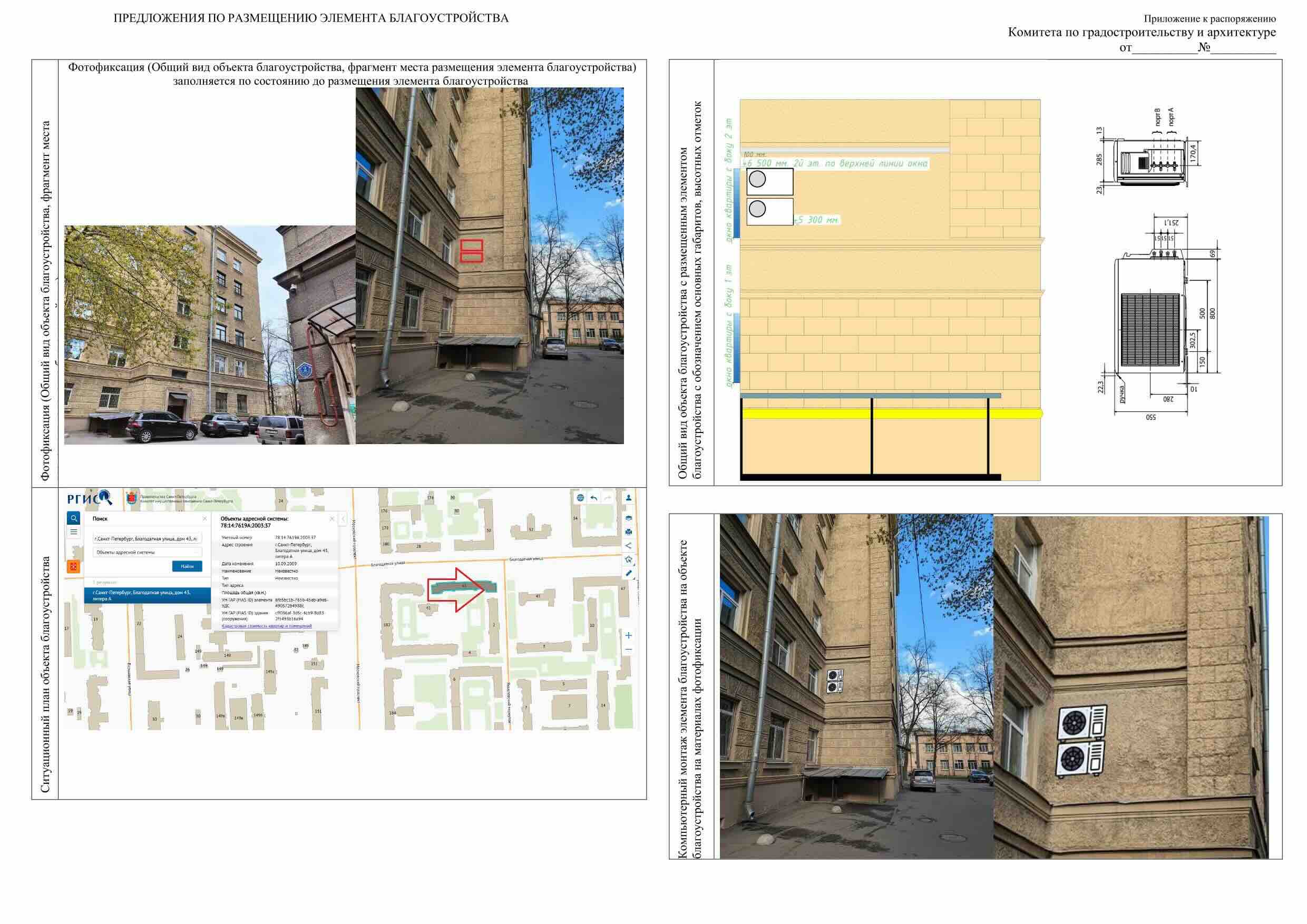

Вертикальная группа занимает ширину одного блока и сохраняет свободной остальную глухую плоскость. Фасадный лист одновременно показывает общий вид двора, адресную схему, две высотные привязки и фотомонтаж оборудования.

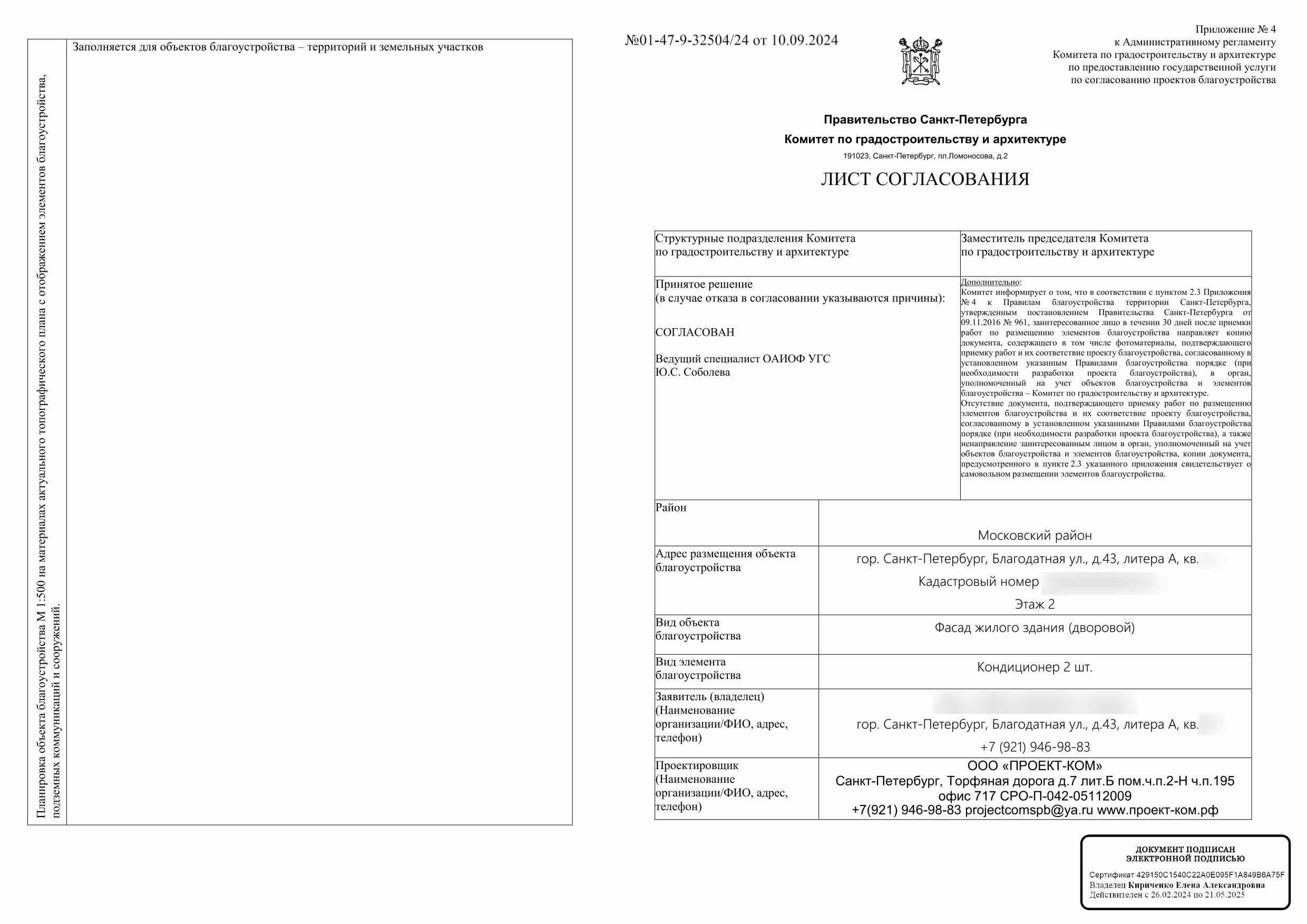

КГА согласовал два блока 10 сентября 2024 года

Лист № 01-47-9-32504/24 относится к дворовому фасаду жилого здания, второму этажу и двум кондиционерам. В документе указан дом 43, литера А, по Благодатной улице и принято решение «Согласован».

Согласование закрепило не только количество оборудования, но и общую схему размещения: два одинаковых блока, одна вертикальная ось и отметки +5 300 и +6 500 мм на глухом участке дворового фасада.
