Ввод квартиры увеличили с 3 до 15 кВт через автомат C63

К существующим 3 кВт квартире требовалось добавить ещё 12

Квартира находится в многоквартирном доме № 41 литера А на Можайской улице в Адмиралтейском районе. До начала работ её разрешённая мощность составляла 3 кВт, а собственнику требовались обычные для современной квартиры 15 кВт. Поэтому предметом работы стало не формальное переоформление лицевого счёта, а увеличение доступной нагрузки в пять раз.

Сначала проанализировали электроустановку квартиры и рассчитали резерв нагрузок в сетях дома. Это было необходимо, чтобы подтвердить возможность принять дополнительные 12 кВт через общедомовой главный распределительный щит, а затем согласовать параметры нового ввода с управляющей и сетевой организациями.

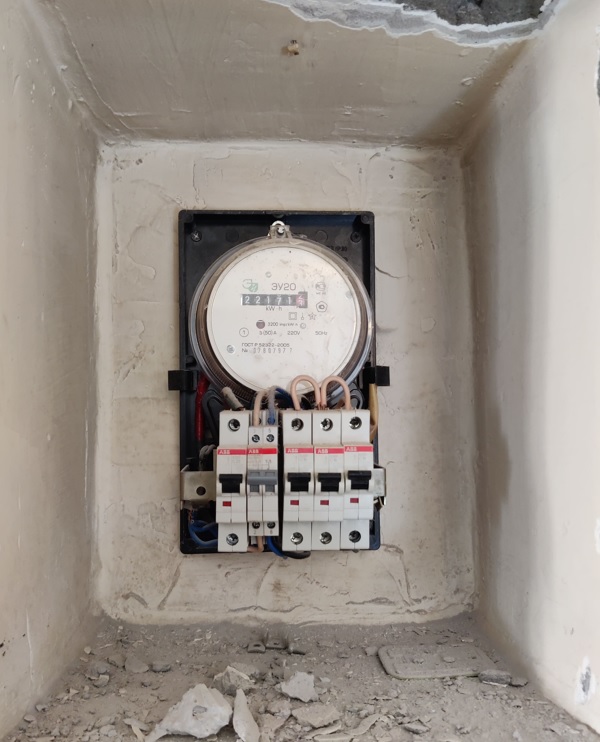

Существующий ввод и компактная ниша не соответствовали будущей схеме. В состав задачи вошли проектирование внутриквартирных сетей, демонтаж прежнего ввода, монтаж нового оборудования, допуск электроустановки и последующее изменение данных потребителя в ЕИРЦ Санкт-Петербурга.

Резерв дома закрепили двумя комплектами технических условий

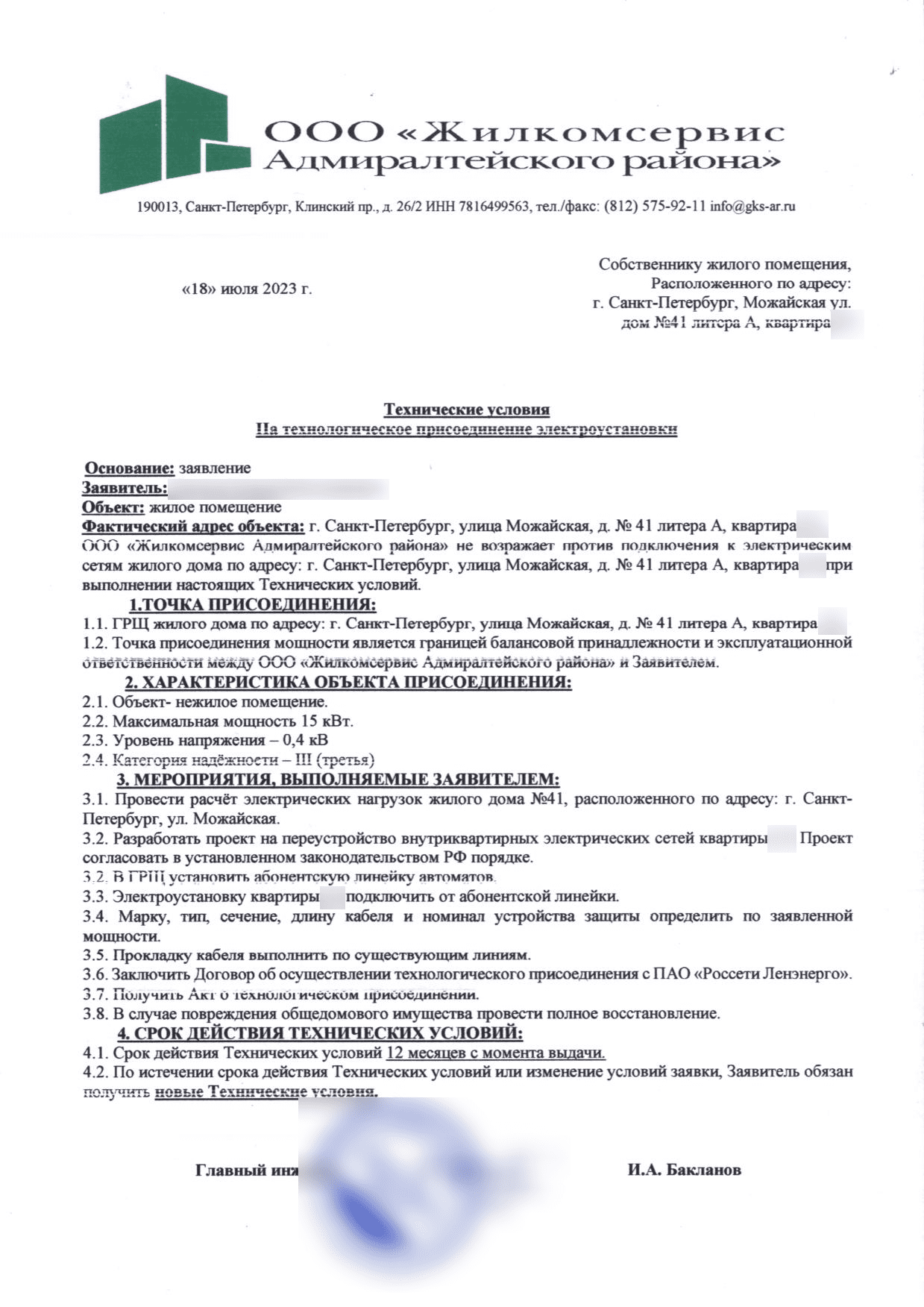

ООО «Жилкомсервис Адмиралтейского района» письмом № 6/н от 18 июля 2023 года подтвердило ранее присоединённые 3 кВт и выдало технические условия на максимальную мощность 15 кВт. Точкой присоединения определили ГРЩ дома, уровень напряжения — 0,4 кВ, категорию надёжности — третью.

Условия управляющей компании предусматривали расчёт нагрузок дома, проект переустройства сетей квартиры, установку абонентской линейки автоматов в ГРЩ и прокладку кабеля по существующим линиям. Отдельным пунктом требовалось заключить договор технологического присоединения с ПАО «Россети Ленэнерго» и получить акт о его выполнении.

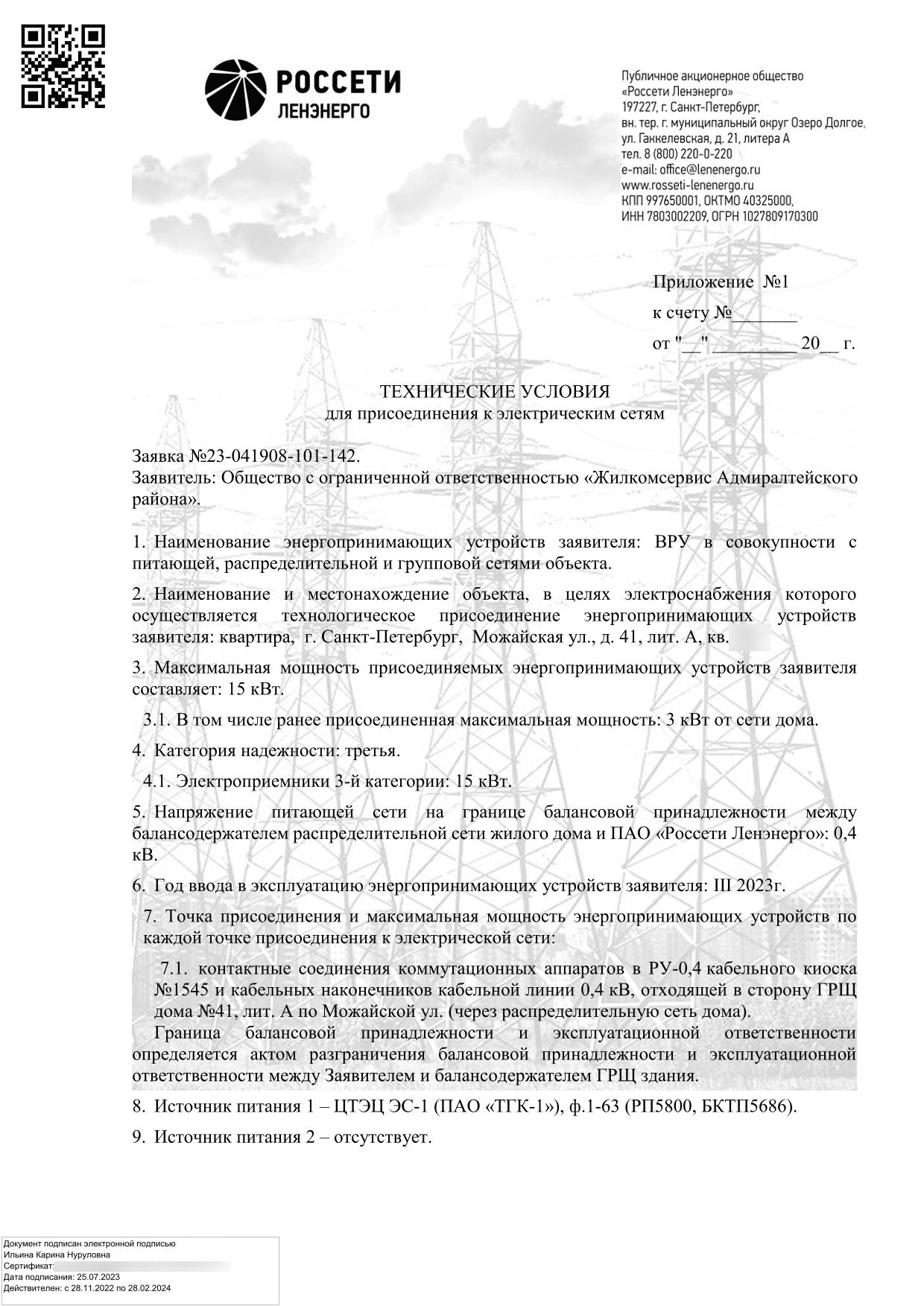

Сетевые технические условия по заявке № 23-041908-101-142 зафиксировали те же 15 кВт, включая прежние 3 кВт. Питание проходит от ЦТЭЦ ЭС-1 через РУ-0,4 кВ кабельного киоска № 1545 и распределительную сеть дома к его ГРЩ; для присоединения использовали единственный источник питания и третью категорию надёжности.

Новый ввод вывели из ГРЩ через кабель 5×4 и автомат C63

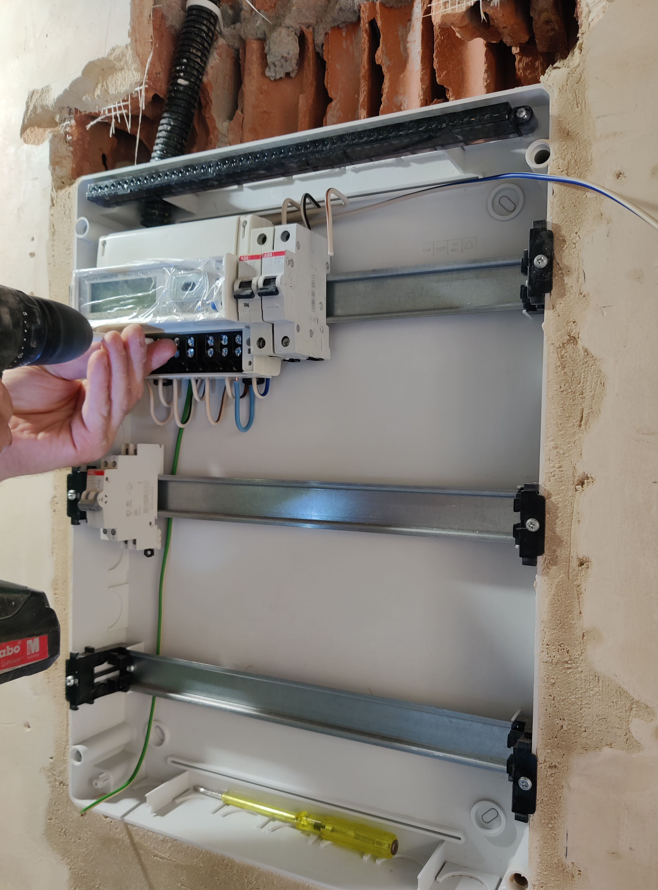

Проектом определили схему внутреннего электроснабжения от ГРЩ до квартиры и возможность использования существующей трассы. На стороне потребителя установили автоматический выключатель C63, проложили пятижильный кабель ВВГнг-LS сечением 5×4 мм² и собрали новое вводно-распределительное устройство квартиры.

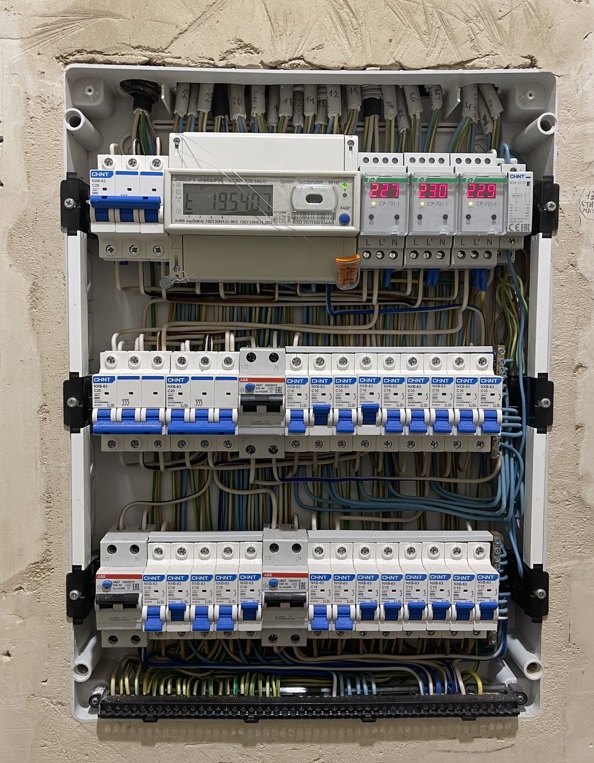

Старую вводную часть демонтировали. Вместо оборудования, стеснённого прежней нишей, появился вместительный щит со счётчиком, вводной защитой и групповыми автоматами: его расположение позволяет осматривать прибор учёта и обслуживать аппараты без разборки тесного узла.

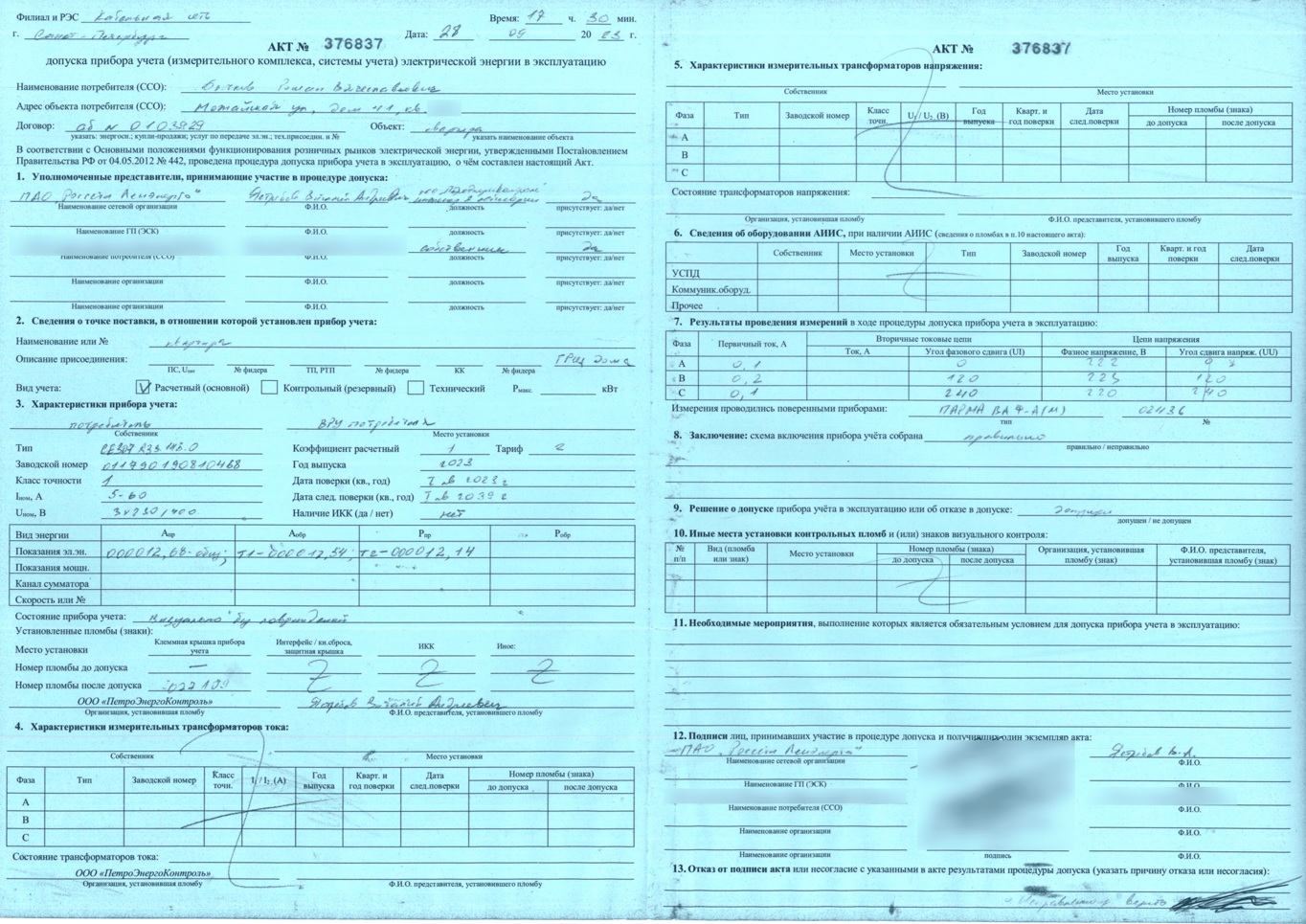

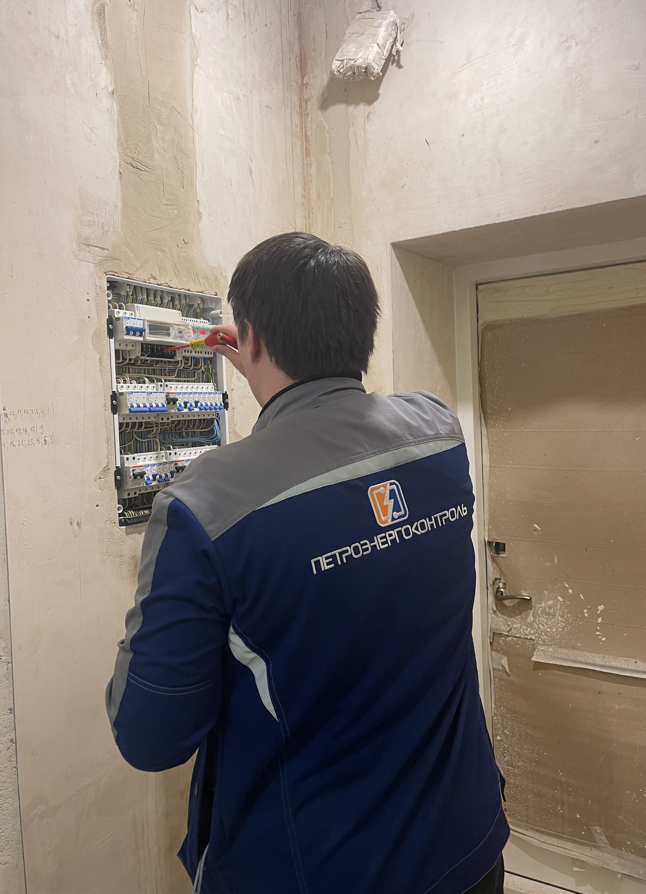

После монтажа проверили схему включения и параметры напряжения, установили контрольные пломбы. Новый прибор учёта допустили в эксплуатацию актом № 376837 от 28 августа 2023 года, а собственнику передали паспорт счётчика.

В актах разделили домовой ГРЩ и квартирный ввод

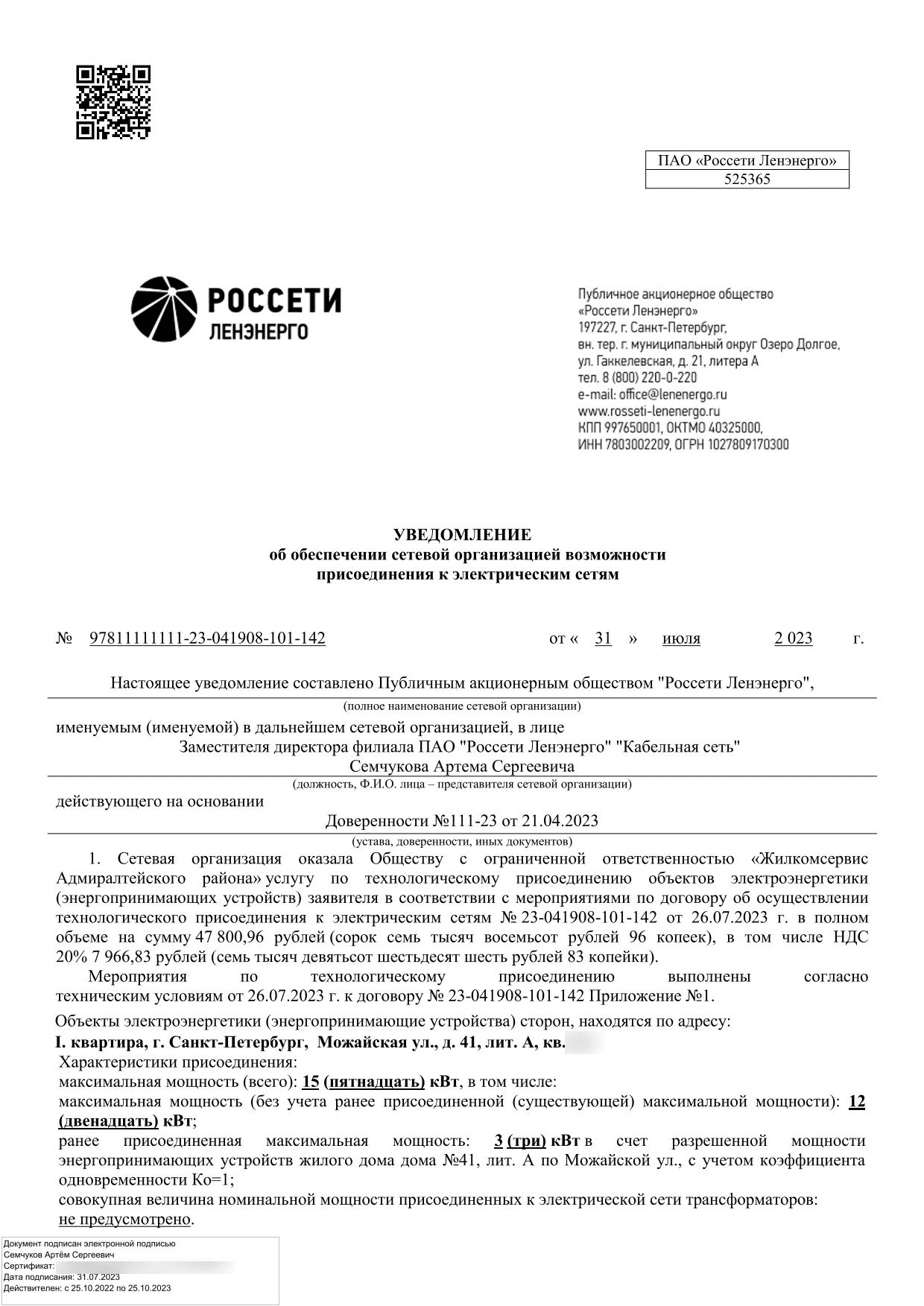

Договор технологического присоединения № 23-041908-101-142 заключили 26 июля 2023 года. Уже 31 июля «Россети Ленэнерго» выпустили уведомление № 97811111111-23-041908-101-142: сетевая организация обеспечила возможность присоединения на полные 15 кВт, из которых 12 кВт составила новая мощность. Стоимость услуги по договору — 47 800,96 рубля.

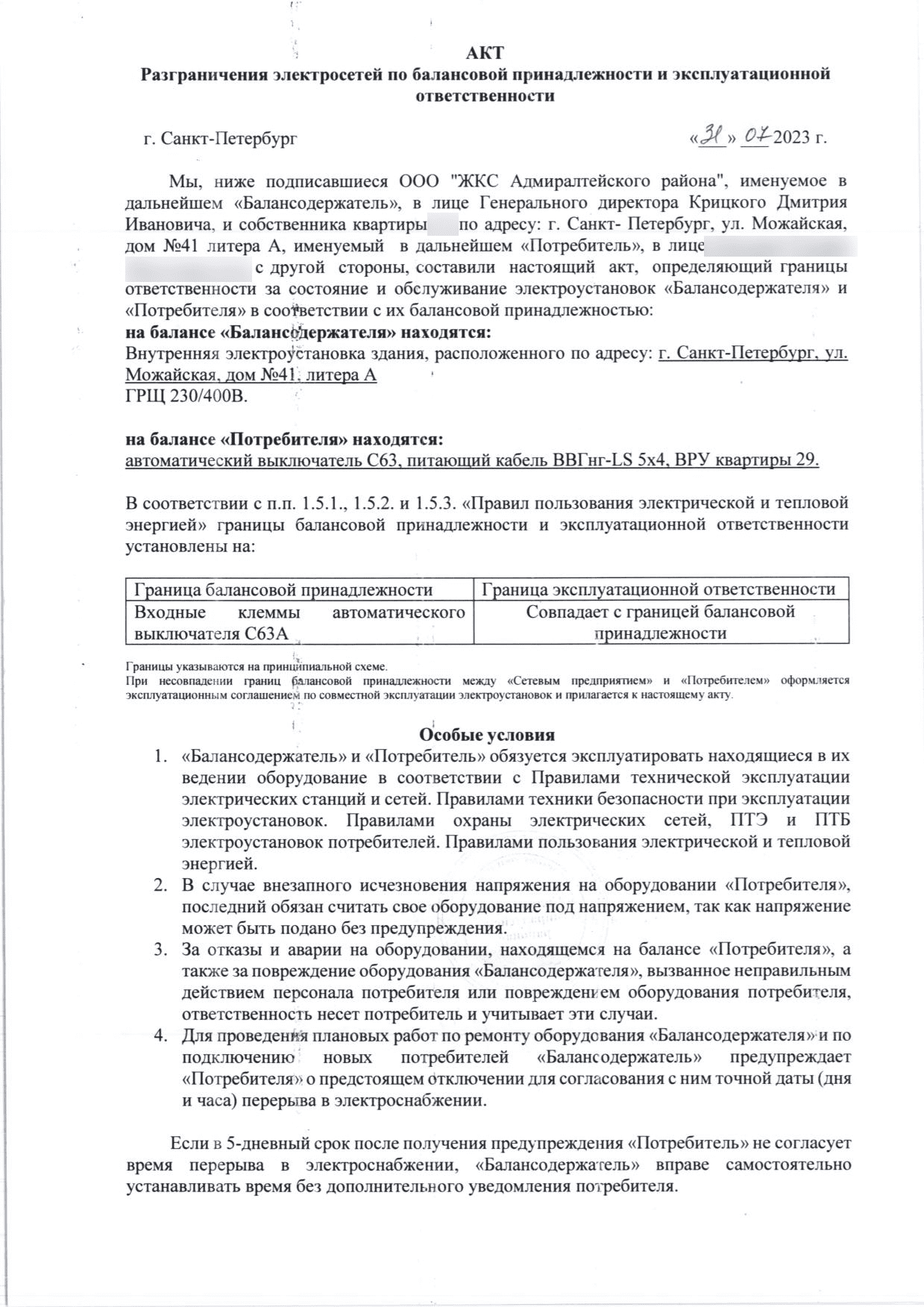

Акт разграничения от 31 июля 2023 года оставил на балансе управляющей компании внутреннюю электроустановку здания и ГРЩ 230/400 В. На стороне собственника находятся автомат C63, питающий кабель ВВГнг-LS 5×4 и ВРУ квартиры; граница балансовой принадлежности проходит по входным клеммам автоматического выключателя.

В итоге собственник получил оба комплекта технических условий, договор и уведомление сетевой организации, паспорт и акт допуска счётчика, а также акт разграничения ответственности. После завершения технической части новые параметры электроснабжения внесли в базу ЕИРЦ Санкт-Петербурга и отразили в личном кабинете потребителя.
