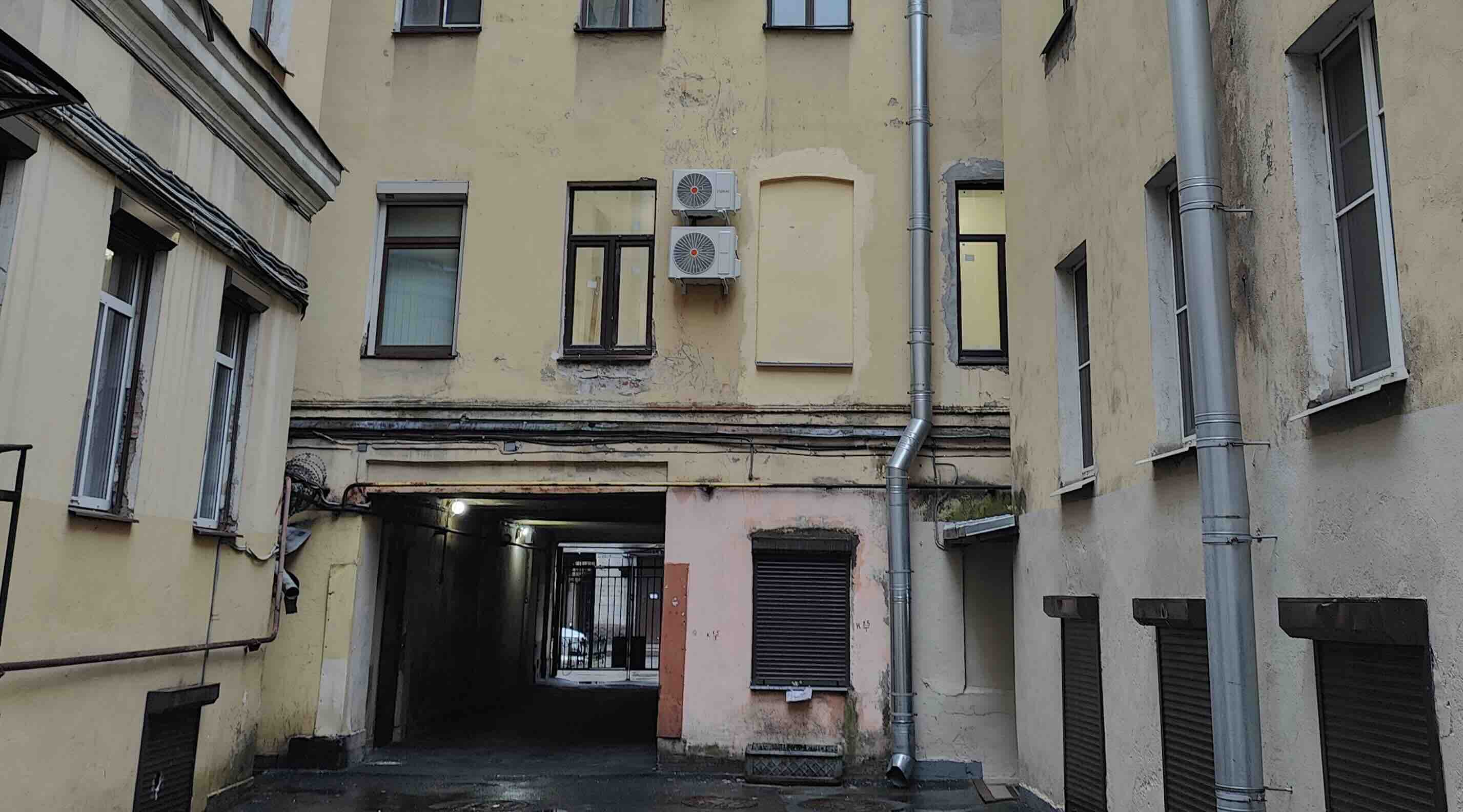

Два кондиционера вертикально на дворовом фасаде четвёртого этажа

Рабочий участок находится в глубине замкнутого двора

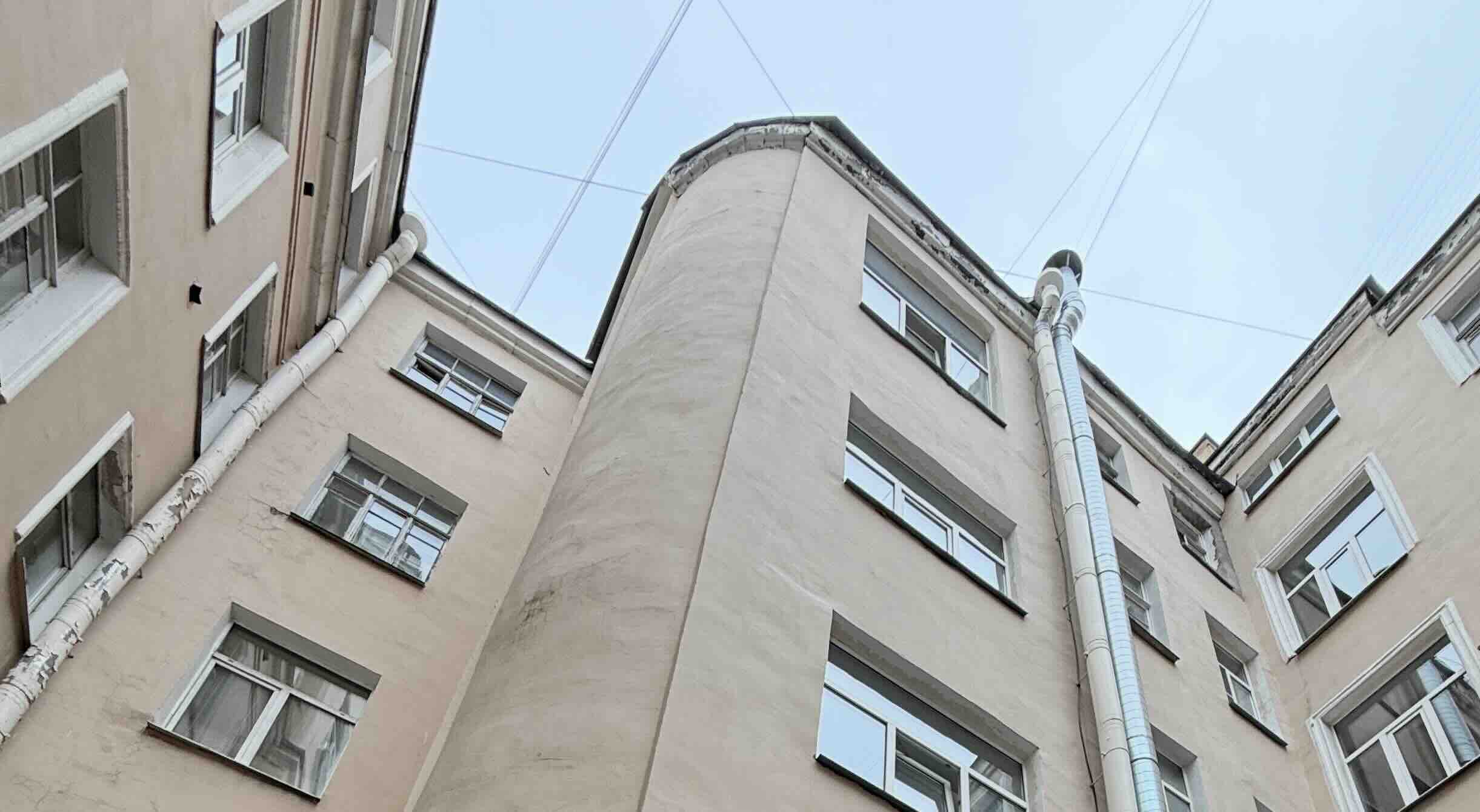

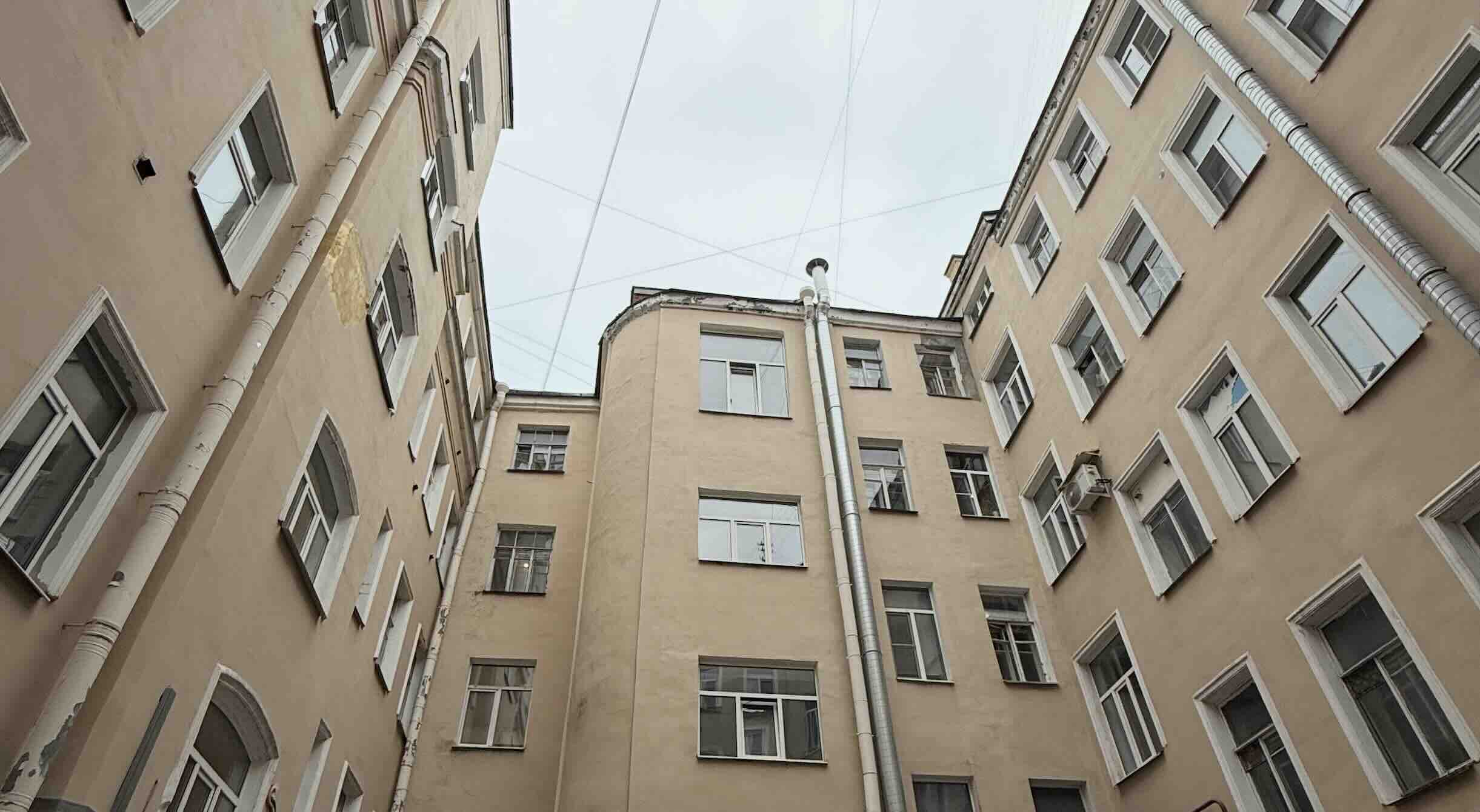

Дом 18 по Гатчинской улице образует двор вместе с несколькими высокими корпусами. С уровня земли фасады видны под сильным углом: в поле зрения одновременно попадают окна разных форматов, водосточные трубы, выступающие объёмы и уже установленное оборудование.

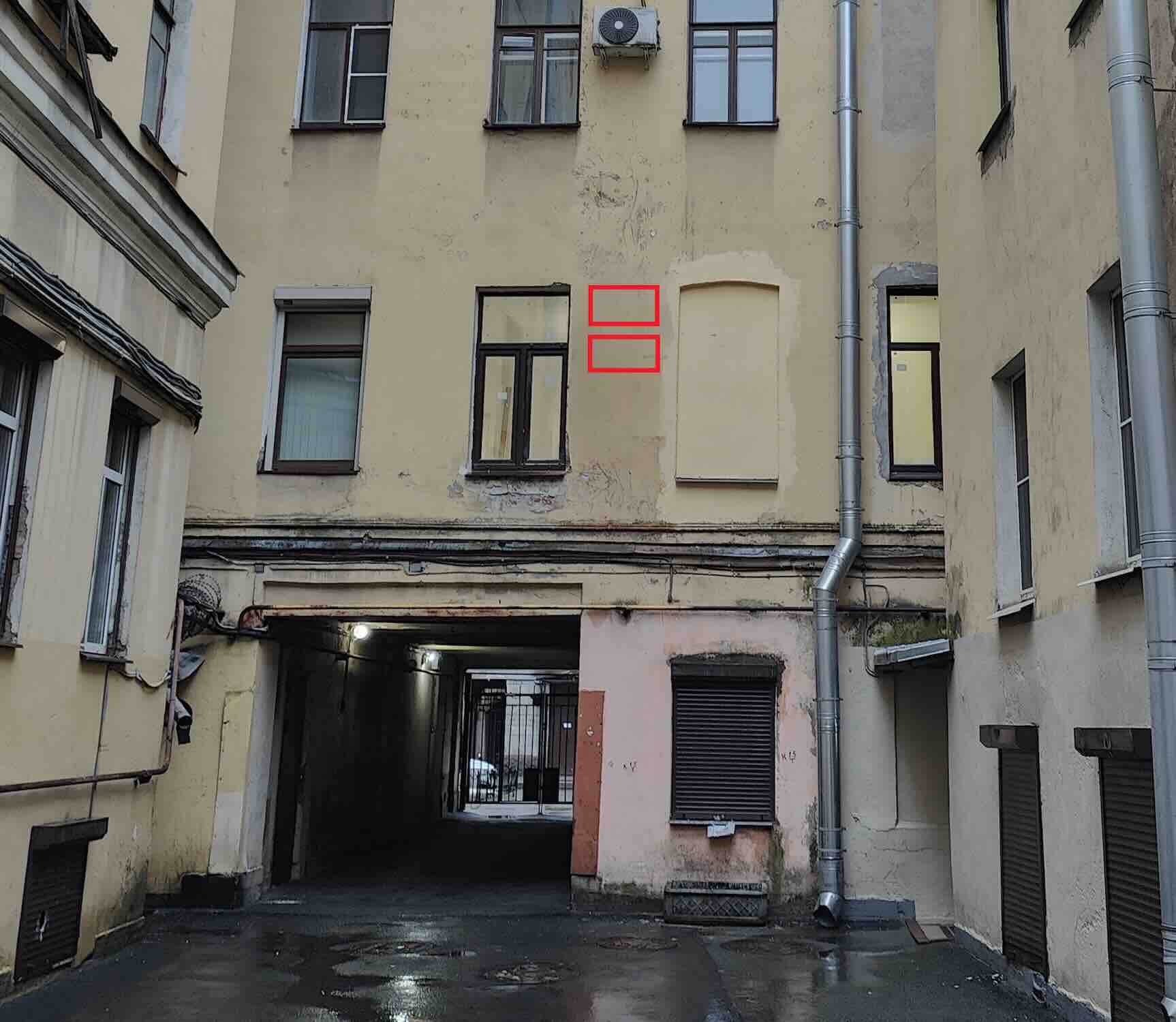

Для двух кондиционеров выбрали глухой участок стены рядом с окном четвёртого этажа. Он не занят проёмами и находится между оконной осью слева и вертикальным краем соседней фасадной плоскости справа.

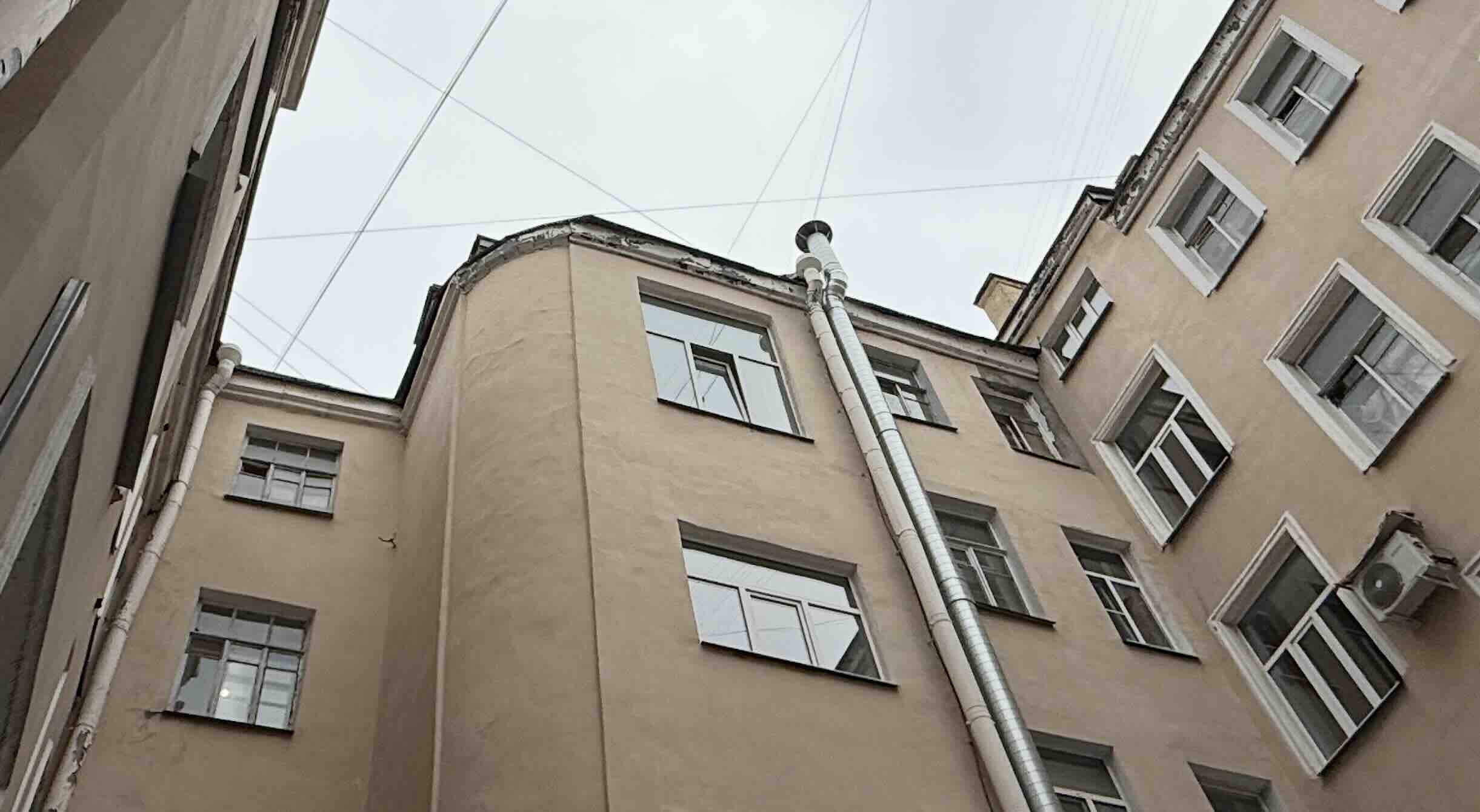

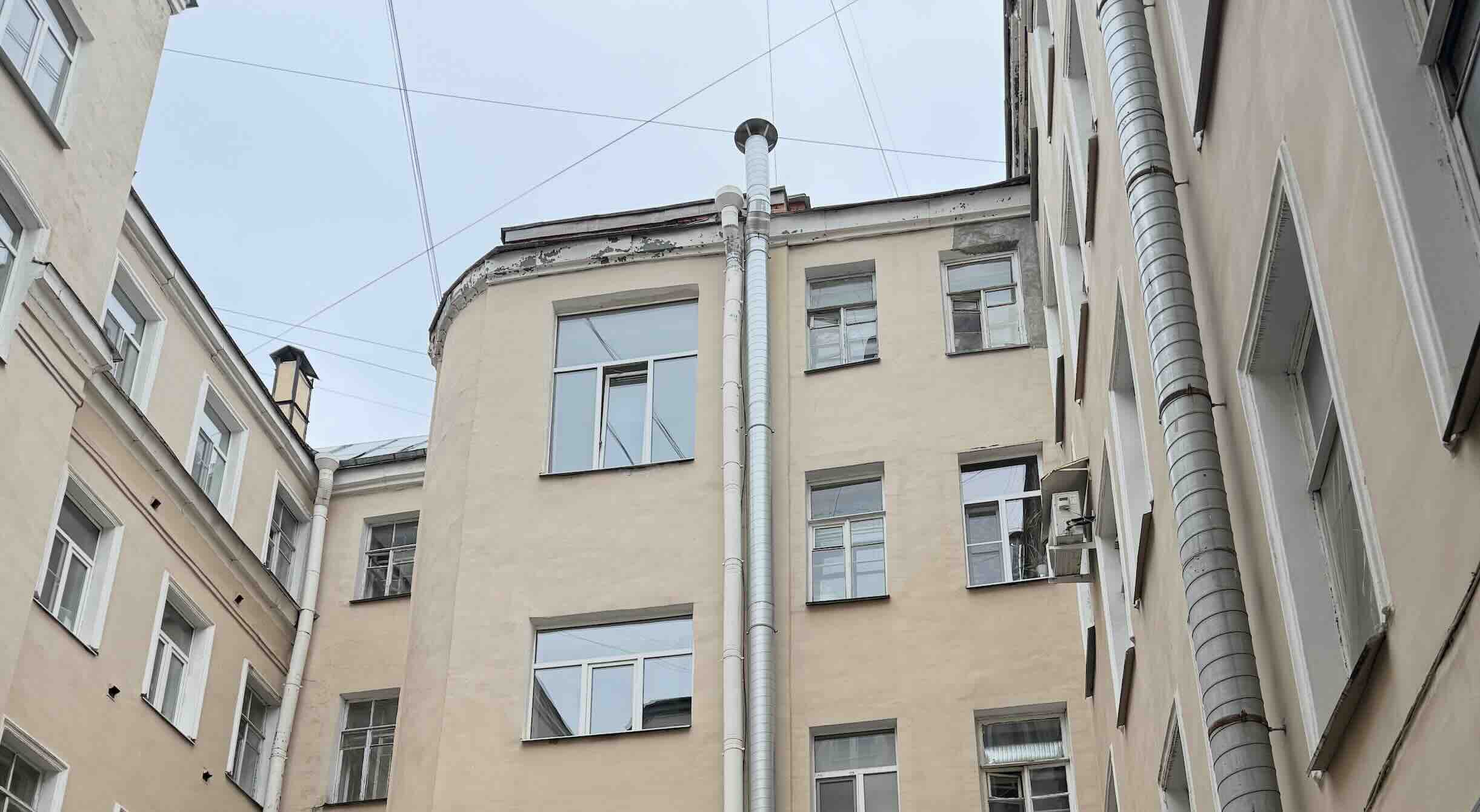

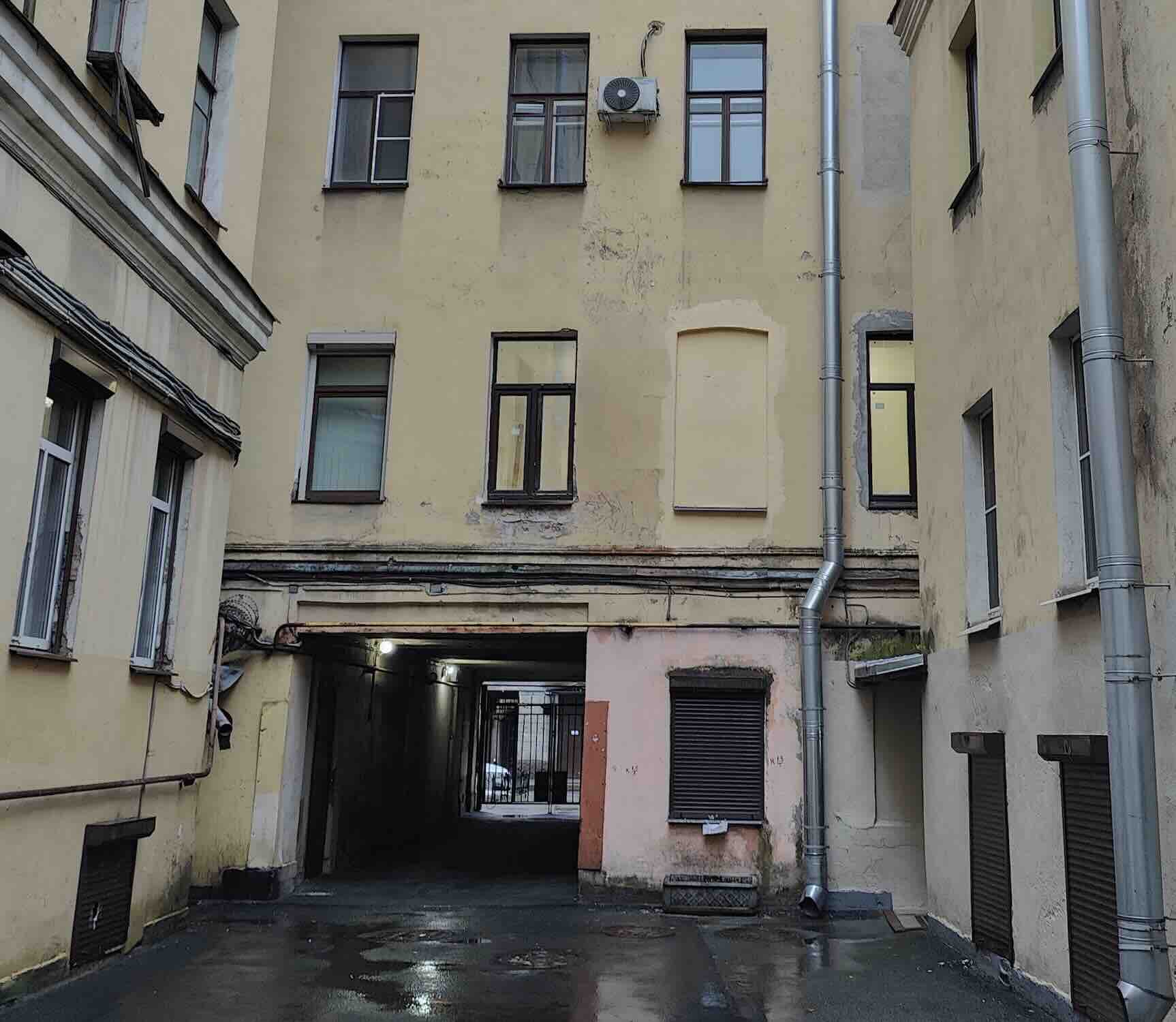

Отдельный ракурс верхних этажей показывает эту часть корпуса без проектной разметки. По нему видно, что оборудование относится к внутреннему фасаду и не выходит на уличную сторону Гатчинской улицы.

План квартиры связал оборудование с конкретной стеной

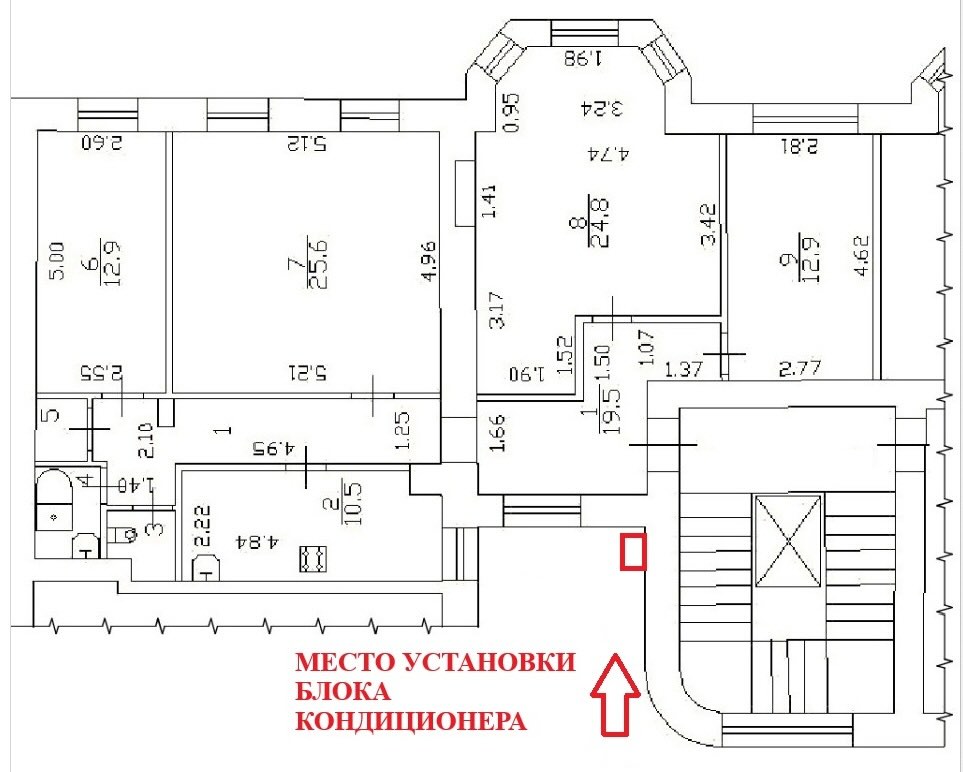

В сложном дворе одного фасадного снимка недостаточно: похожие глухие участки встречаются на нескольких корпусах. Поэтому в комплект включили план квартиры четвёртого этажа. Красной рамкой и стрелкой на нём отмечена наружная стена рядом с лестничной клеткой.

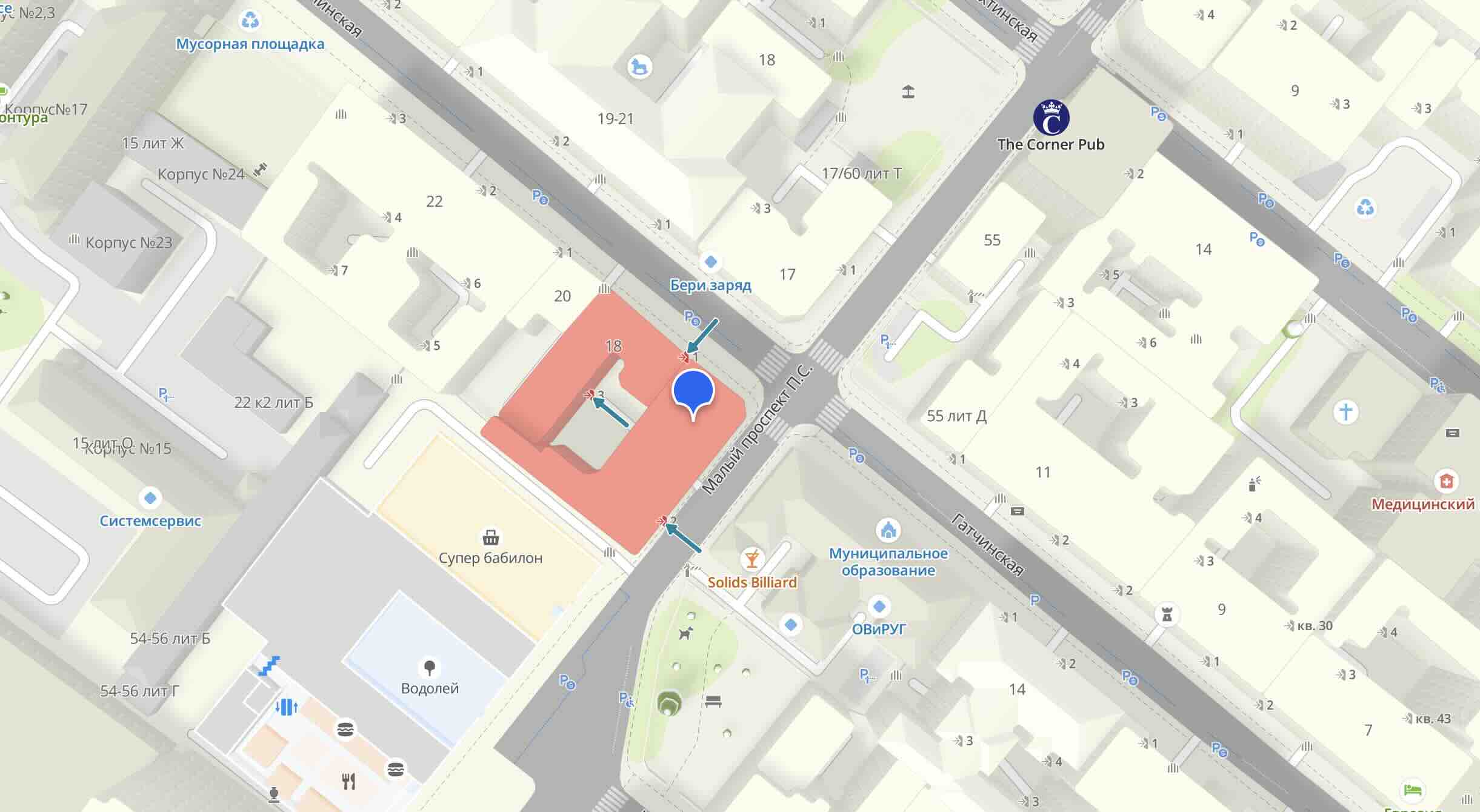

План связывает помещение с фасадной фотографией и исключает перенос блоков на соседнюю оконную ось. Адресная схема дополняет эту привязку положением корпуса внутри квартала.

Так рабочая зона определена сразу на трёх уровнях: адрес дома, квартира на четвёртом этаже и конкретная глухая плоскость стены внутри двора.

Два блока собрали вертикально с зазором 200 мм

Оба наружных блока имеют одинаковые габариты 800 × 550 × 285 мм. Их расположили один над другим на общей вертикальной оси; между корпусами оставили зазор 200 мм. Компоновка занимает ширину одного блока и не заходит на соседнее окно.

Нижняя позиция привязана к отметке +11,850 м, верхняя — к +13,000 м. На фасадной развёртке обе относятся к четвёртому этажу, а вид сверху показывает расстояние от оборудования до окон и границы смежной фасадной плоскости.

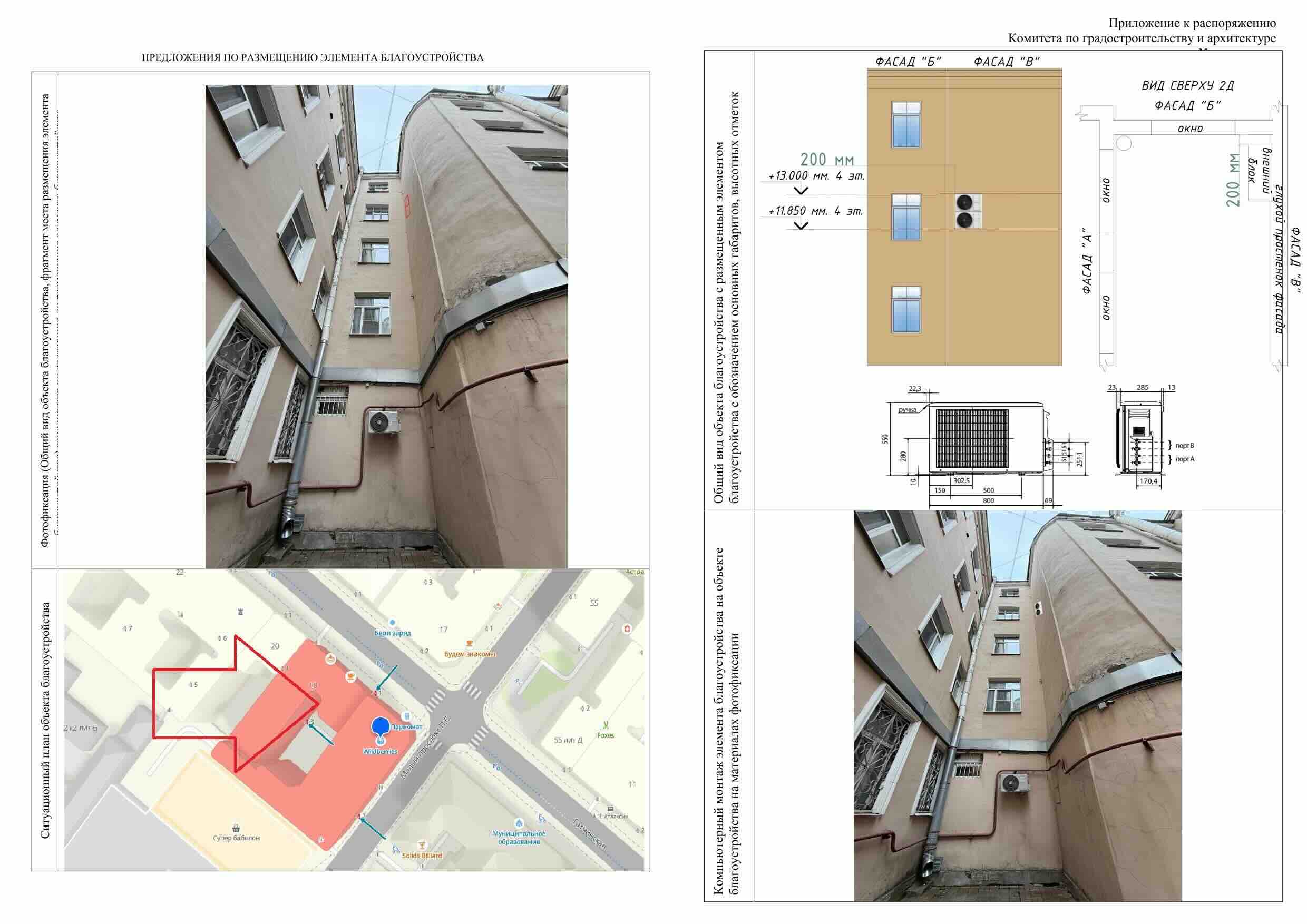

Фотомонтаж на проектном листе повторяет выбранный ракурс двора и показывает будущую вертикальную группу в реальном окружении. Рядом приведены габаритные чертежи блока, поэтому схема задаёт не условные рамки, а размеры конкретного оборудования.

КГА согласовал проект 29 декабря 2025 года

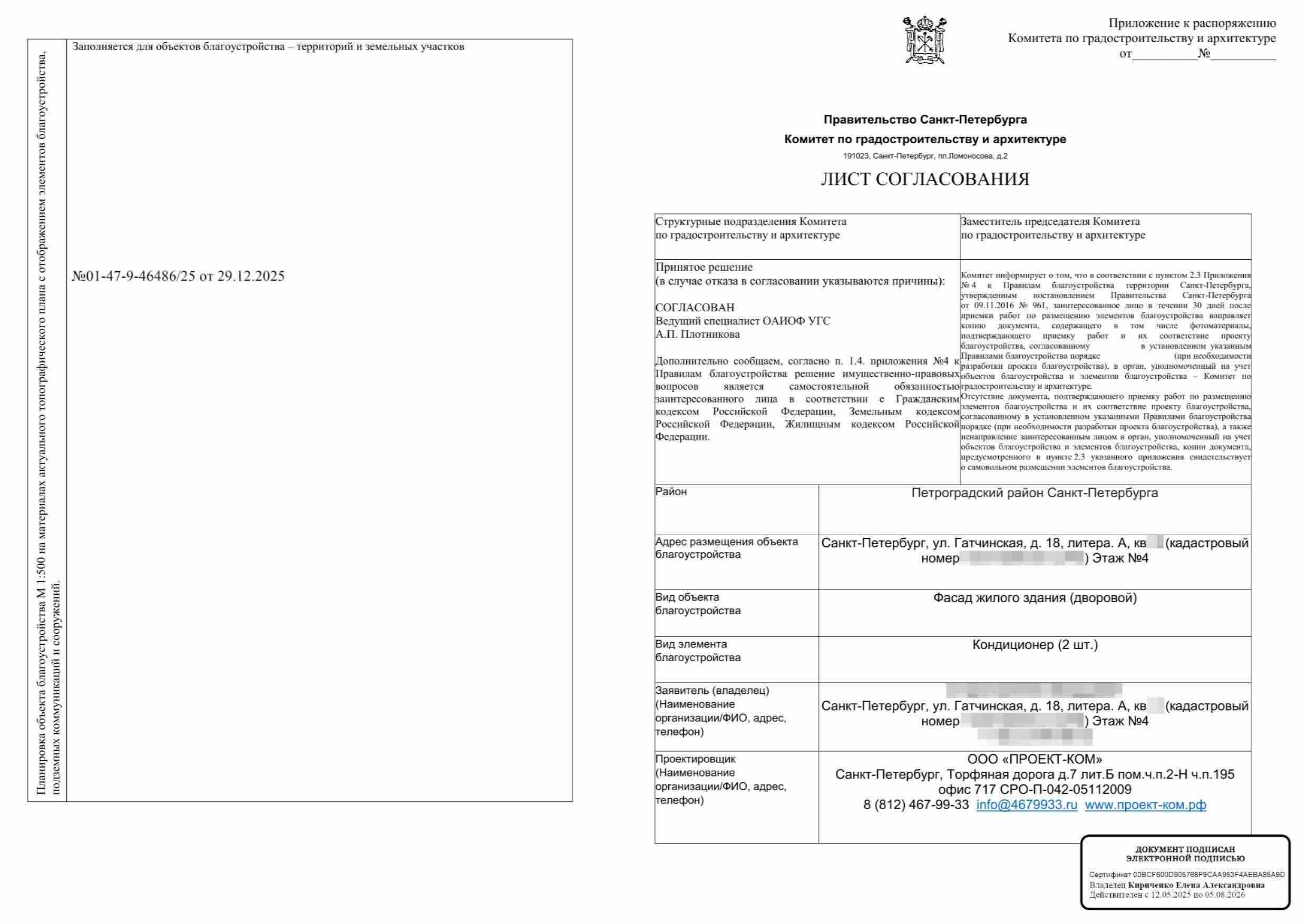

Лист КГА № 01-47-9-46486/25 относится к дворовому фасаду жилого здания по адресу: Гатчинская улица, дом 18, литера А, и квартире на четвёртом этаже. В документе указаны два кондиционера; принятое решение — «Согласован».

Согласование датировано 29 декабря 2025 года. Приложение закрепляет выбранную стену, два одинаковых блока, отметки +11,850 и +13,000 м и зазор 200 мм между ними.
