Кондиционер внутри арки на высоте до трёх метров

Место нашли на внутренней стене сквозного проезда

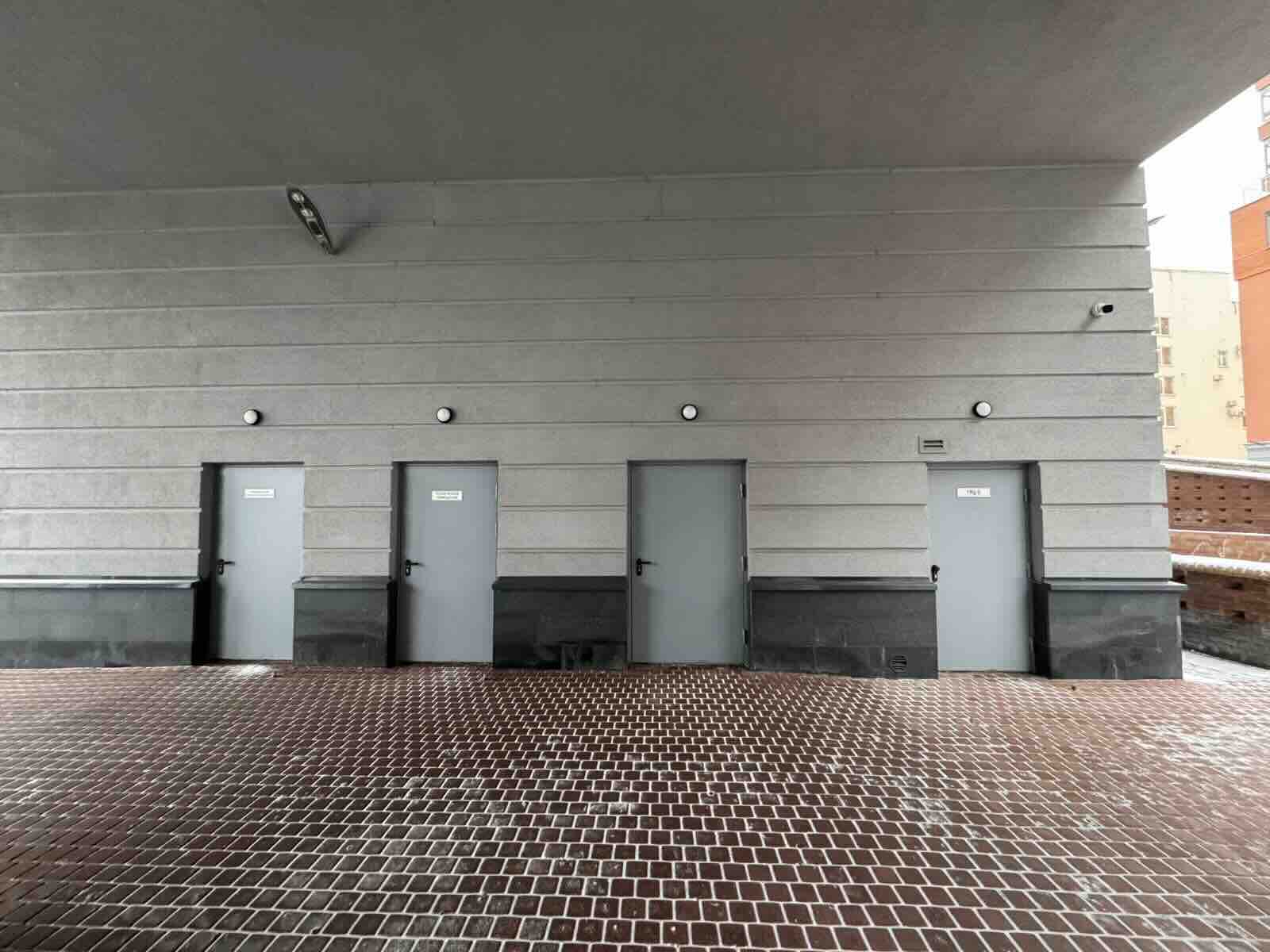

Наружный блок требовалось разместить в цокольной части дома 70, корпус 4, по проспекту Обуховской Обороны. Рабочая зона находится внутри арки, которая соединяет двор с внешней стороной здания. Над ней проходит перекрытие, а вдоль стены расположены технические двери, светильники, камеры и горизонтальные швы облицовки.

Свободный участок выбрали над крайней технической дверью, ближе к въезду в проезд. Здесь блок не пересекает дверной проём и остаётся на ровной плоскости стены. Красная рамка на фотофиксации показывает точное место, а не весь объём арки целиком.

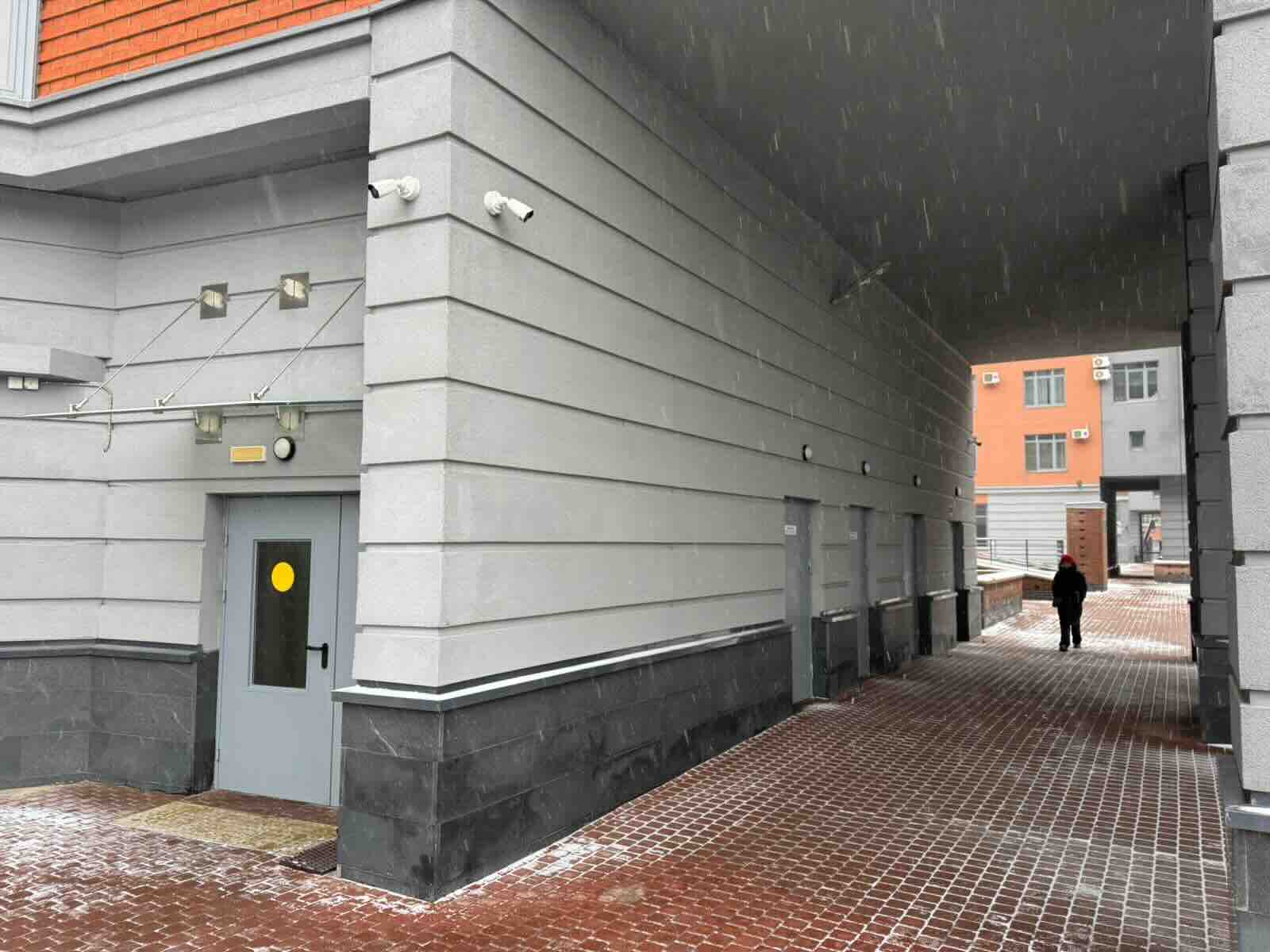

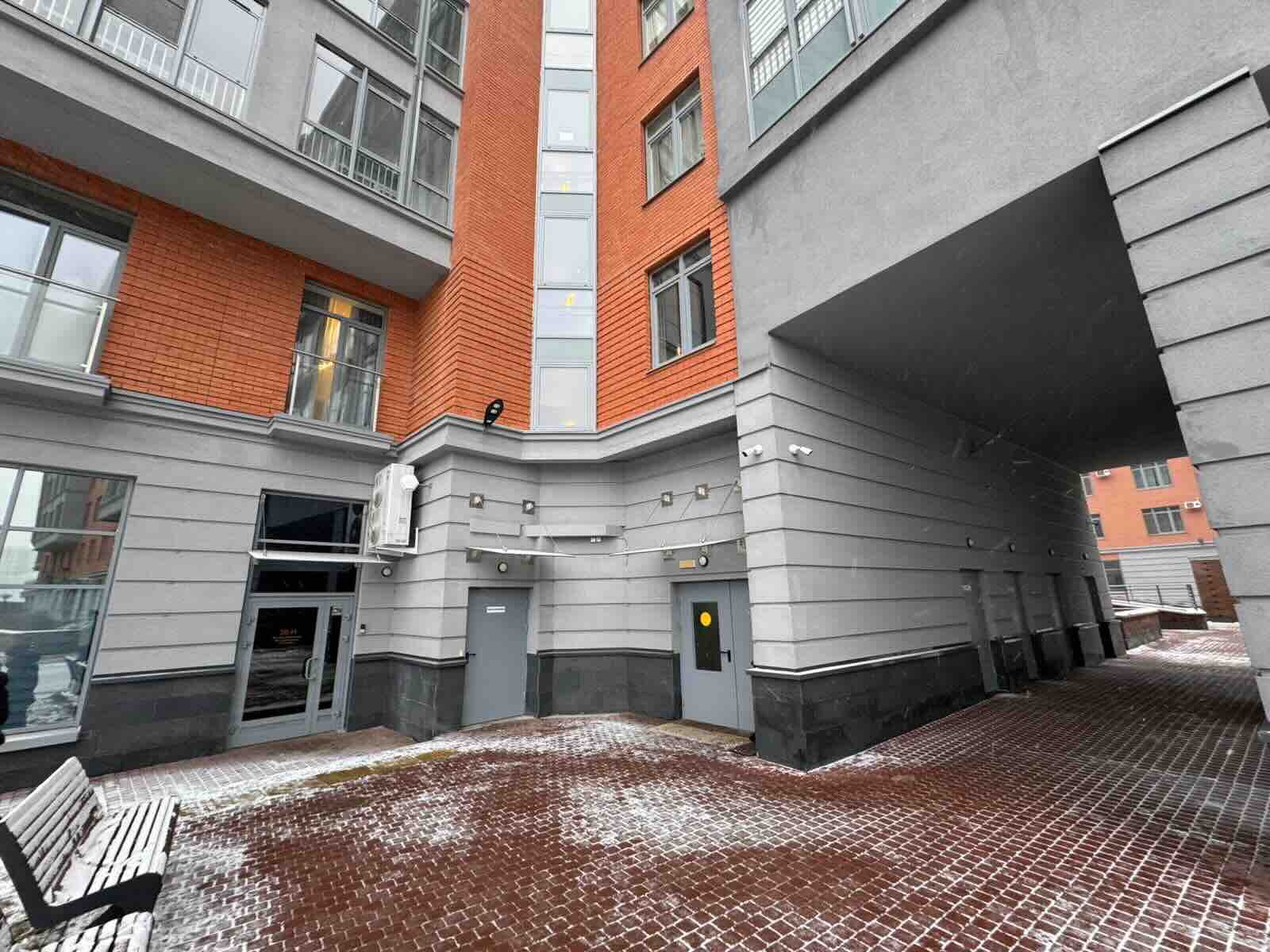

Дополнительные ракурсы показывают связь выбранной стены с двором и жилыми корпусами. Это важно для ориентации на объекте: похожие облицованные плоскости есть с обеих сторон проезда, но проект относится к конкретному участку рядом с рядом технических помещений.

Верх блока удержали на отметке +2,650 м

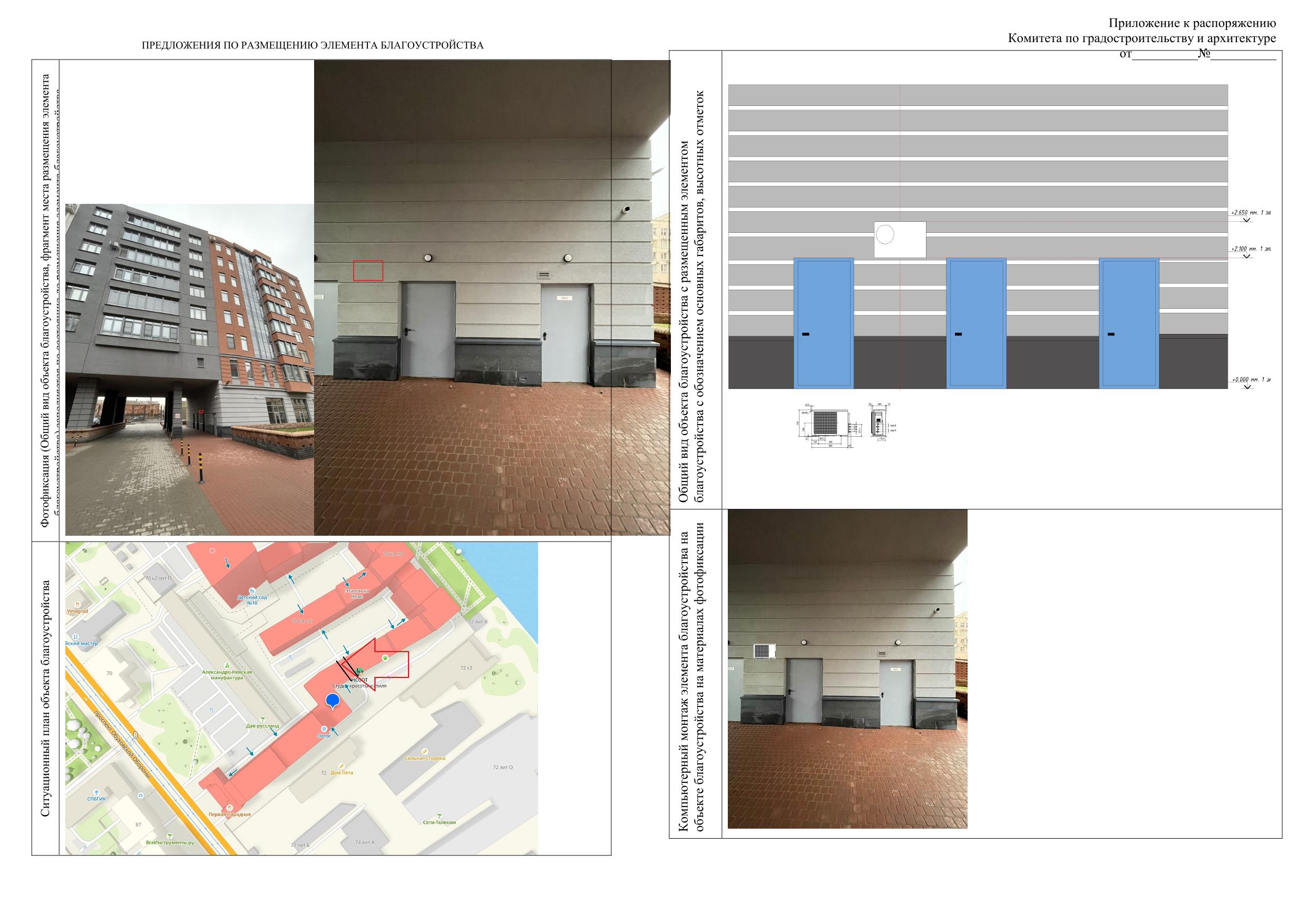

На фасадной развёртке нижний край наружного блока привязан к отметке +2,100 м, верхний — к +2,650 м. Корпус целиком остаётся ниже трёх метров, как указано для этого элемента в листе согласования.

Белый прямоугольник на схеме расположен над первой дверью и между линиями облицовки. Рядом показаны габаритный чертёж оборудования, общий вид стены и фотомонтаж. Эти части одного листа задают высоту, ориентацию и внешний вид блока после установки.

Проектная позиция не затрагивает светильники над соседними дверями и не поднимается к потолку проезда. В результате оборудование занимает локальный участок стены, а проход и доступ в технические помещения остаются свободными.

КГА согласовал один кондиционер в арке

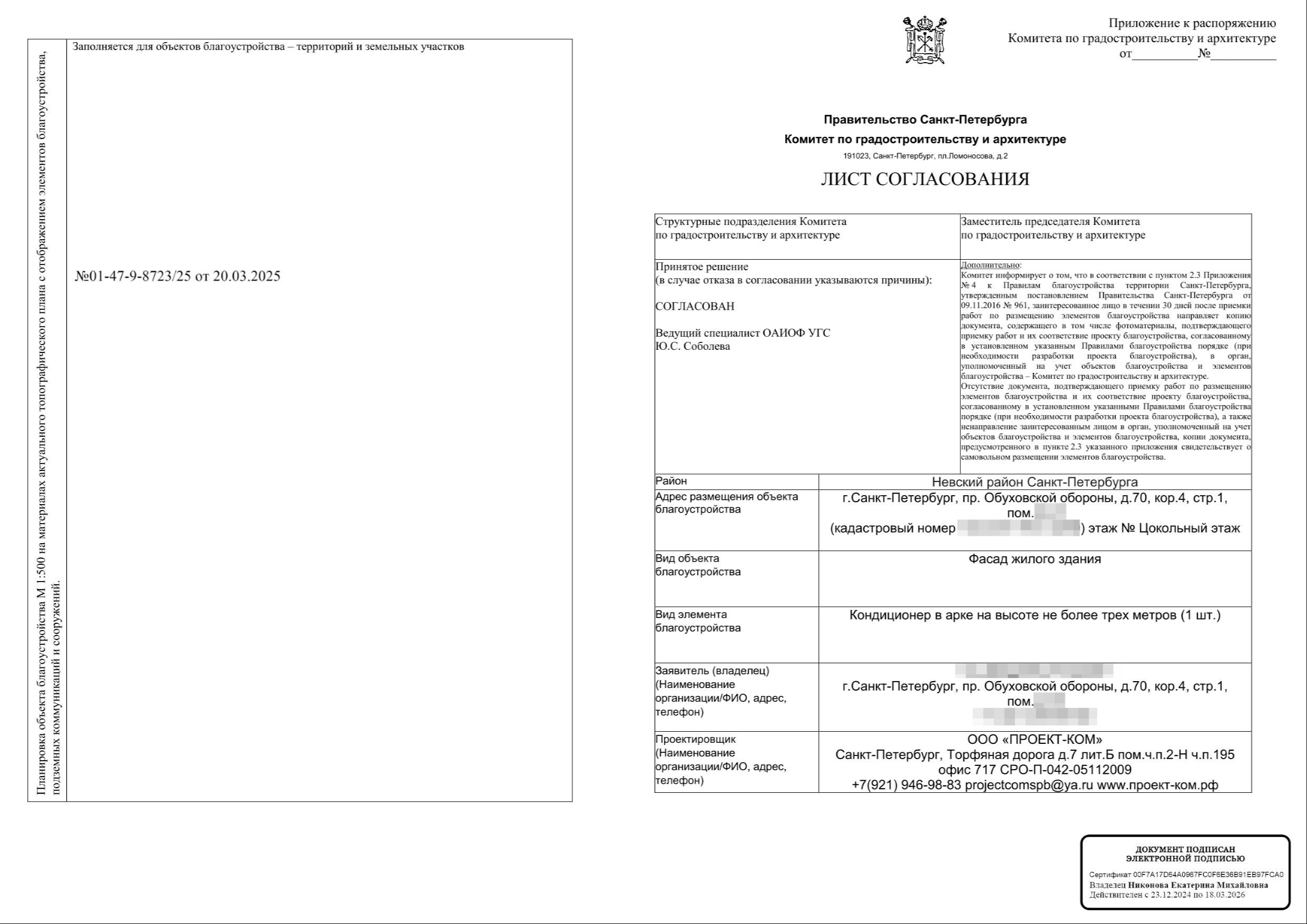

КГА оформил лист № 01-47-9-8723/25 от 20 марта 2025 года. В документе указаны цокольный этаж, фасад жилого здания и один кондиционер в арке на высоте не более трёх метров; принятое решение — «Согласован».

Согласованное приложение фиксирует не только адрес, но и конкретную внутреннюю стену проезда, положение над дверью и две высотные отметки. Поэтому монтажное место можно однозначно перенести с проектного листа на фасад.
