Колонку Bosch 26,2 кВт разместили с отдельным дымоходом

Колонку добавили в кухню 7,8 м²

Квартира площадью 96,2 м² находится на пятом этаже дома 3 по улице Белинского. До переустройства в отдельной кухне 7,8 м² была газовая плита, а в комнате 26,7 м² — действующий камин на твёрдом топливе.

Проект сохранил площадь и границы кухни, но добавил рядом с плитой проточный газовый водонагреватель. Одновременно уточнили перегородки совмещённого санузла и предусмотрели новые встроенные шкафы в коридоре.

Выбранная модель — Bosch Therm 6000 O WRD15-2 G23 мощностью 26,2 кВт. Колонку разместили на стене у газовой разводки и дымовых каналов, не меняя положение существующей плиты.

Камин и колонка получили разные дымовые каналы

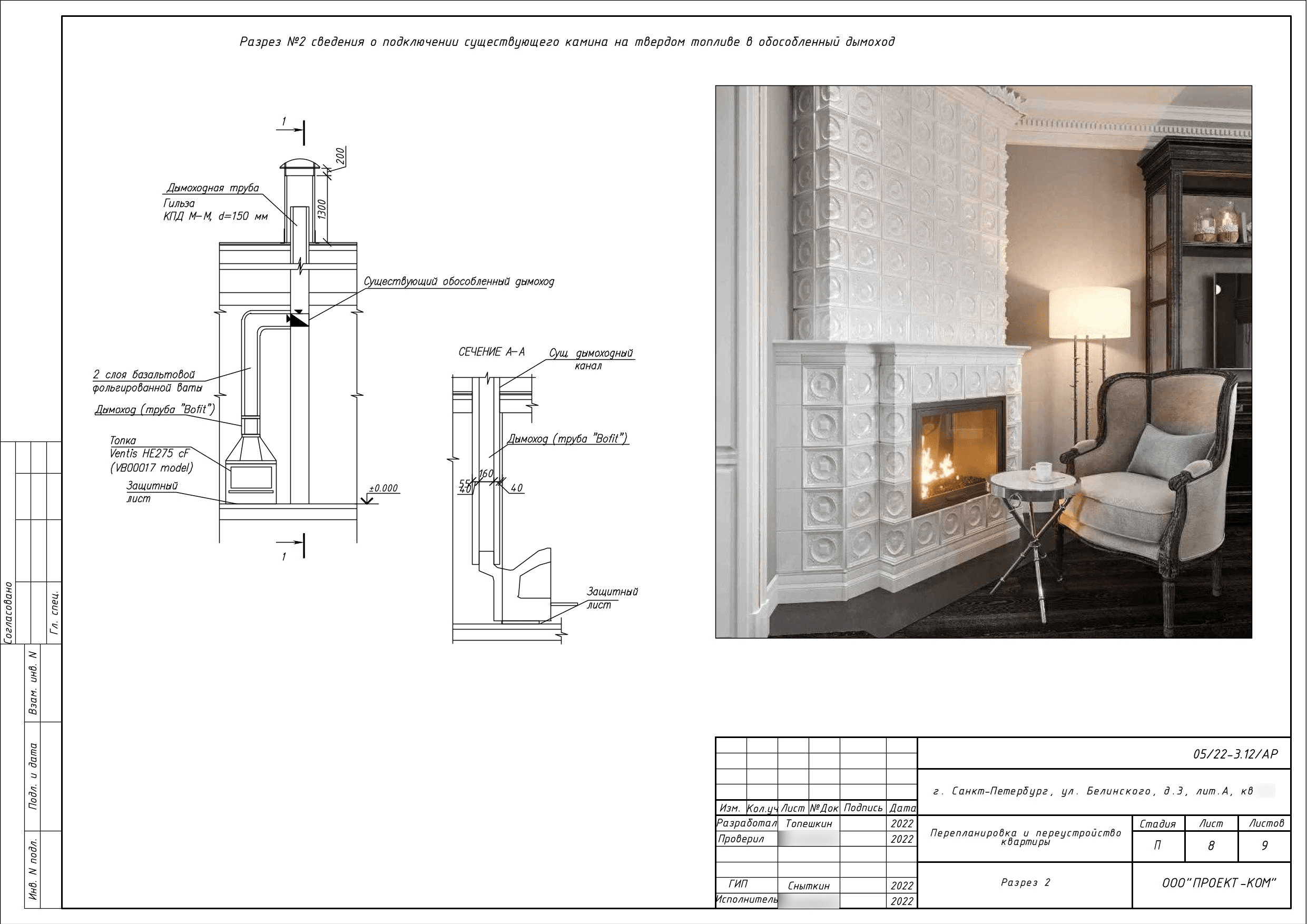

Камин уже был подключён к обособленному дымоходу через трубу диаметром 150 мм. Проектный разрез показывает топку Ventis HE275 cF, защитный лист и существующий канал, проходящий до кровли.

Для колонки предусмотрели другой обособленный дымоход и отдельный вентиляционный канал. Технические условия требовали обследовать оба канала специализированной организацией до подключения оборудования.

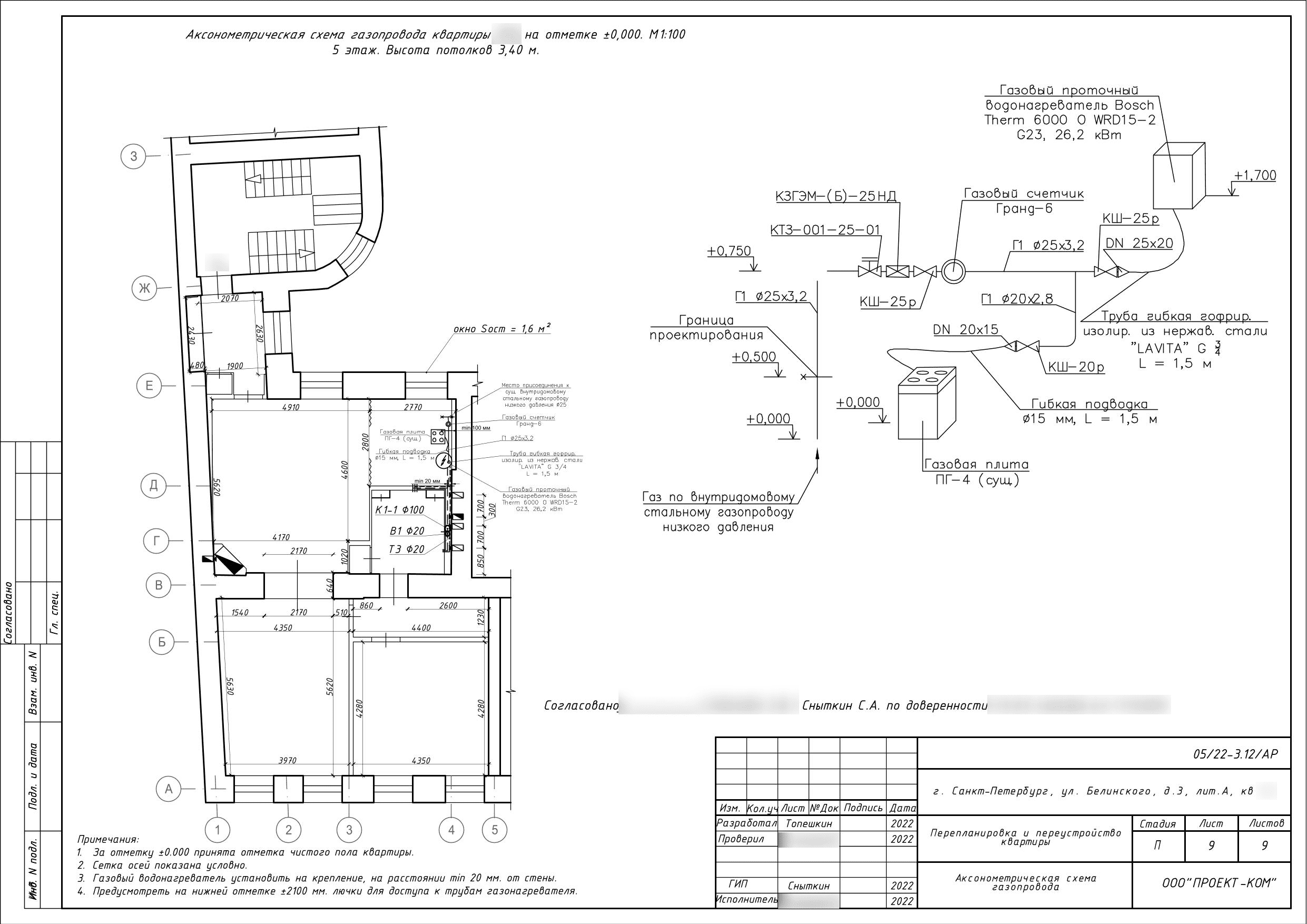

Газовая схема показывает плиту и колонку на общей внутриквартирной разводке через счётчик и запорную арматуру. Для обслуживания соединений проект предусмотрел ревизионные лючки и зазор между водонагревателем и стеной не менее 20 мм.

Технические условия распределили расход 5 м³/ч

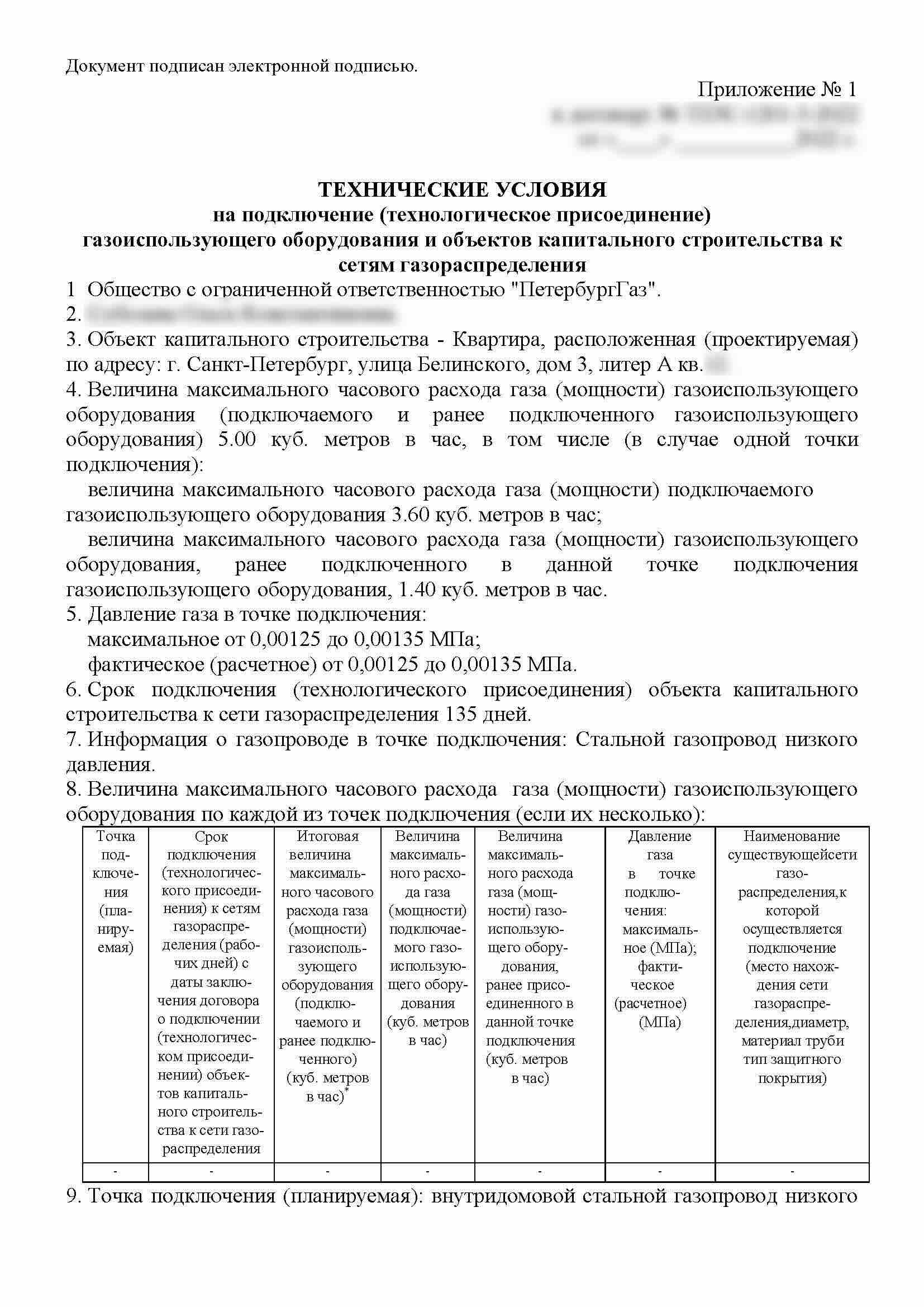

Технические условия ПетербургГаза определили максимальный часовой расход 5,0 м³. Из него 3,6 м³/ч приходится на новую колонку, а 1,4 м³/ч — на ранее подключённую газовую плиту.

Точкой подключения указан внутридомовой стальной газопровод низкого давления. На заявителя возложили подготовку схемы газопотребления, реконструкцию участка сети до оборудования и установку прибора учёта; срок подключения по ТУ составил 135 дней.

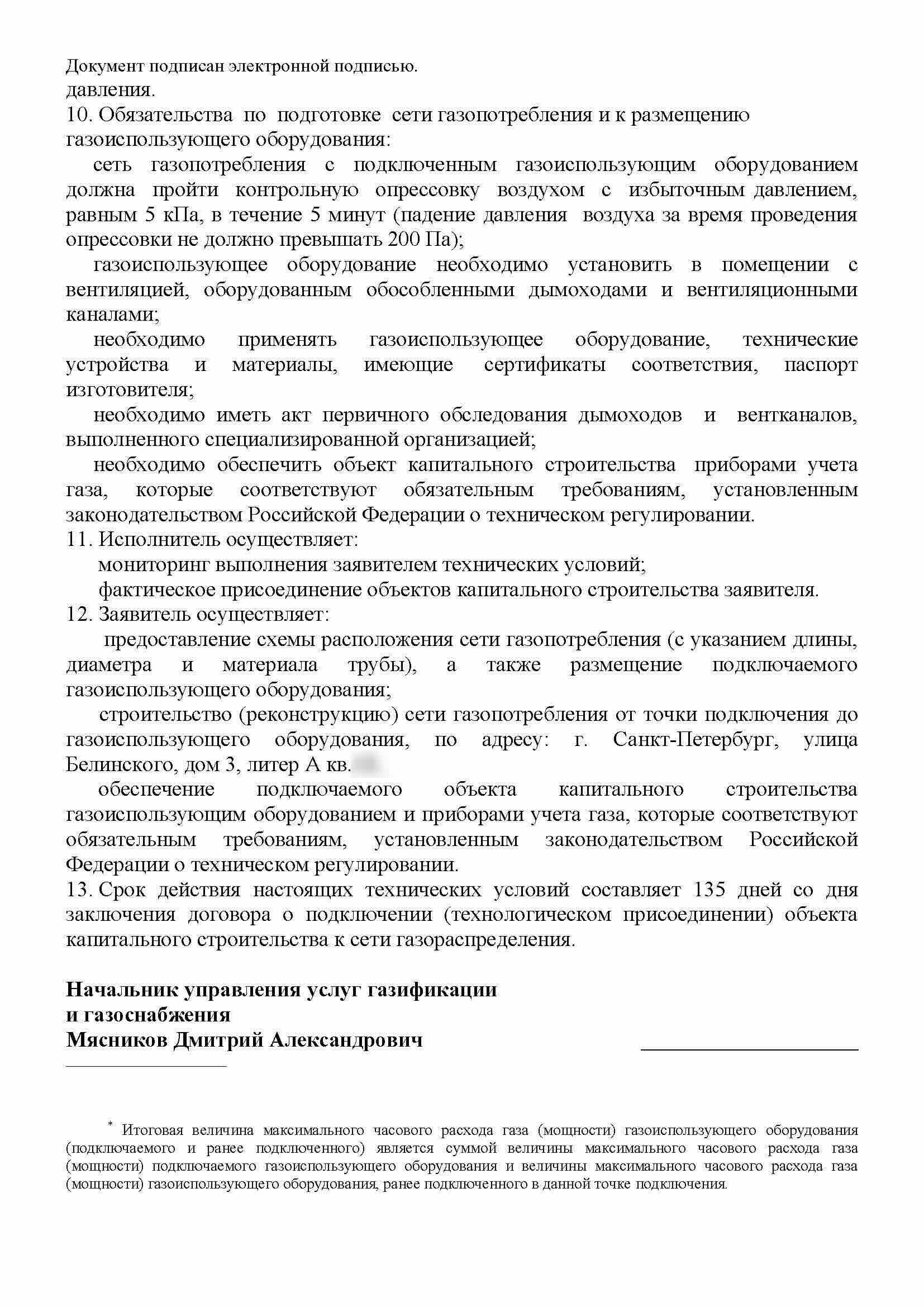

Перед подключением сеть требовалось опрессовать воздухом при избыточном давлении 5 кПа в течение пяти минут. В том же документе отдельно записаны вентиляция помещения, обособленные дымовой и вентиляционный каналы и акт их первичного обследования.

Решение МВК связало колонку с перепланировкой

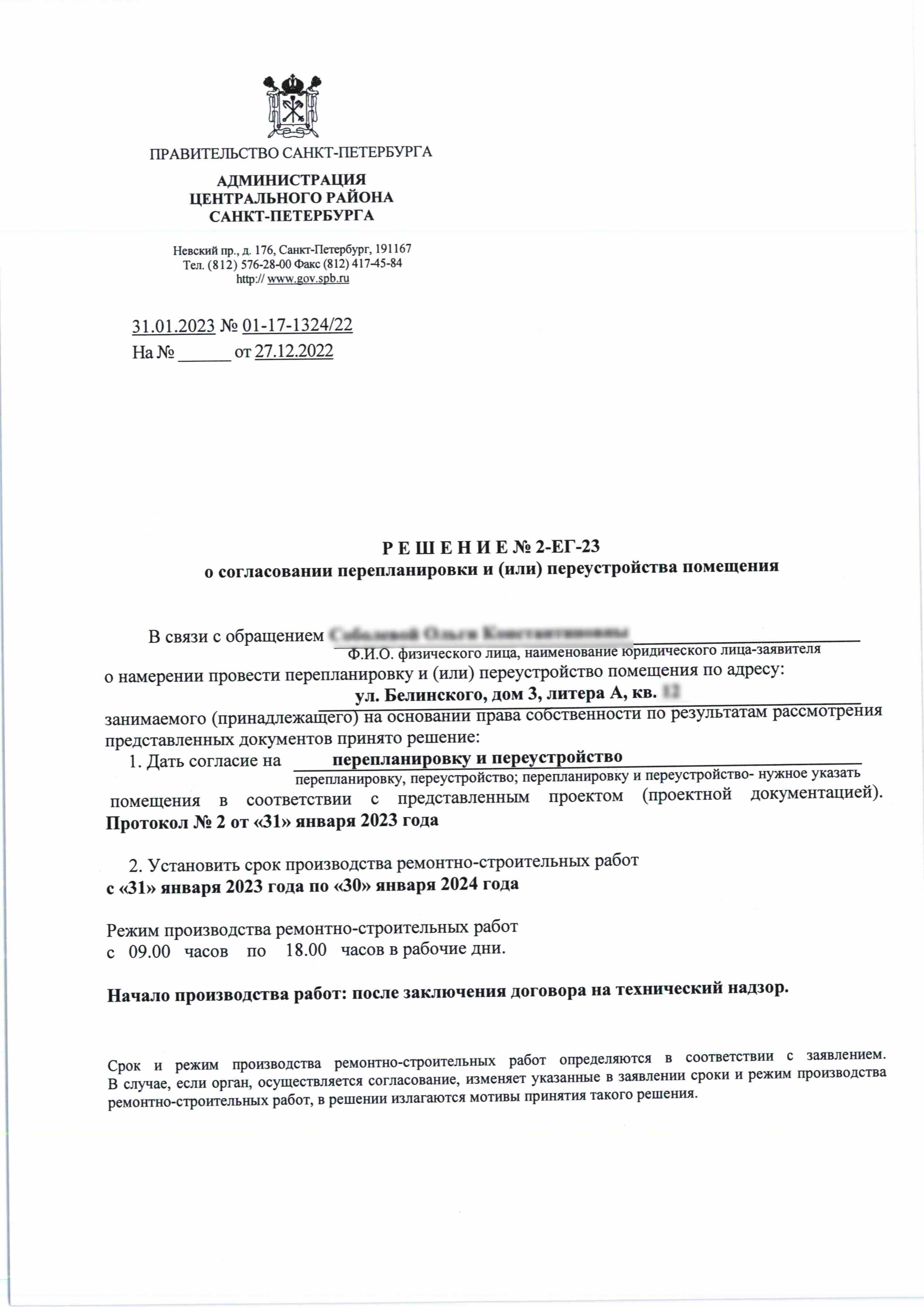

Администрация Центрального района согласовала перепланировку и переустройство решением № 2-ЕГ-23 от 31 января 2023 года. Документ относится к проекту 05/22-3.12 и устанавливает срок работ до 30 января 2024 года после заключения договора на технический надзор.

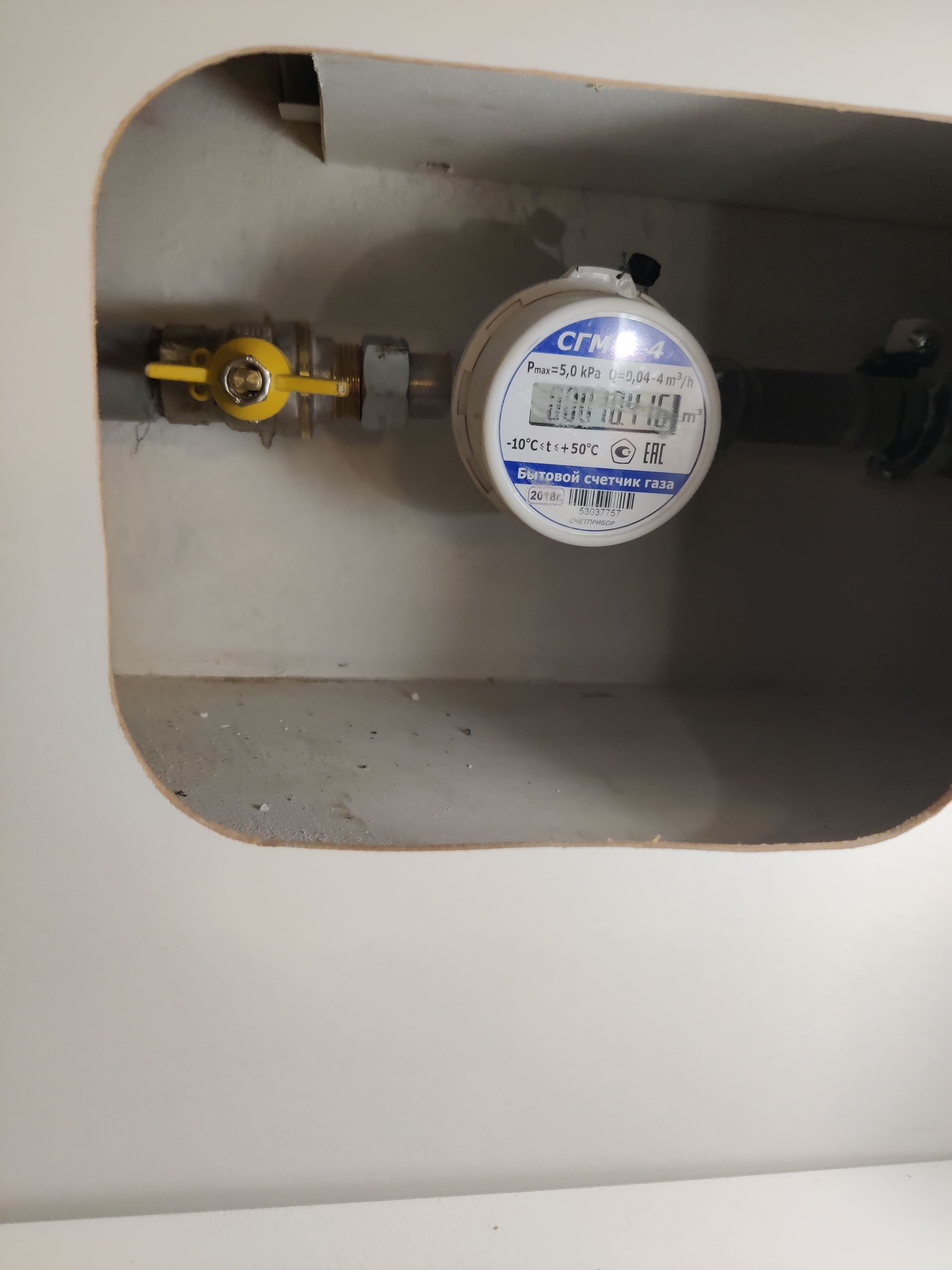

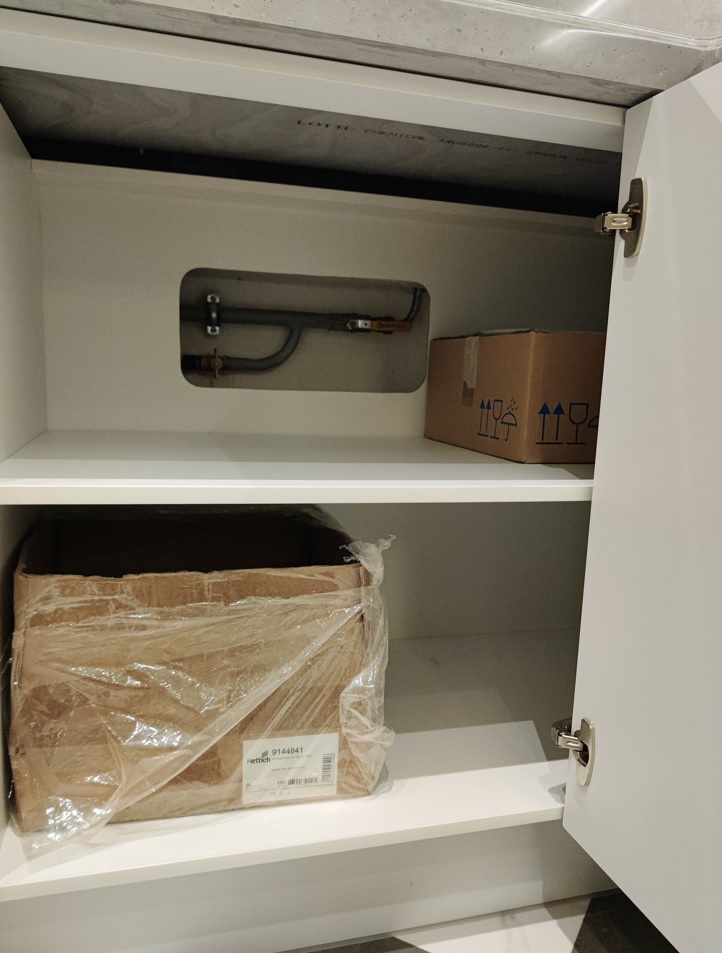

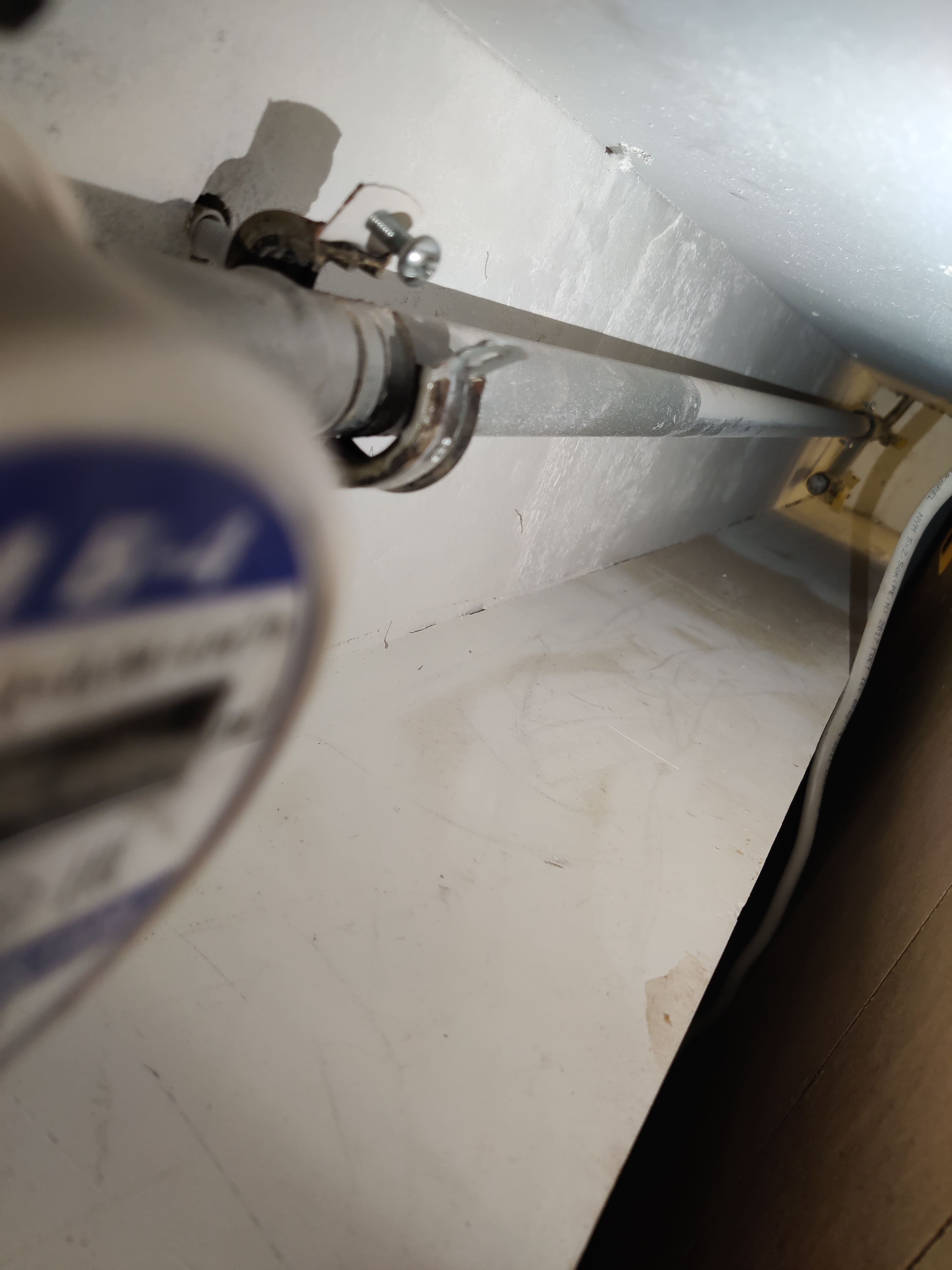

В готовой кухне колонка установлена в открывающейся мебельной нише рядом с плитой. На фотографиях видны дымоотвод, нижние соединения, газовый счётчик и отдельные ревизионные вырезы для доступа к трубе за шкафами.

Мебель не перекрыла инженерную часть: колонку можно открыть целиком, а к счётчику и участкам трубы оставлен отдельный доступ. Проектное размещение оборудования сохранилось и после отделки кухни.

Для завершённого переустройства подготовили пакет документов, предъявили результат приёмочной комиссии и получили акт. Итоговую конфигурацию квартиры внесли в технический паспорт, подготовили технический план и зарегистрировали актуальные сведения в ЕГРН.
