Три приточных клапана между окнами дворового фасада

Три клапана разнесли по трём межоконным простенкам

Приточная вентиляция требовалась квартире на пятом этаже дома 60 по Чкаловскому проспекту. Выходы трёх каналов приходились на дворовый фасад с повторяющимся рядом высоких окон, поэтому отдельную точку нельзя было выбирать без оглядки на соседние проёмы.

В проекте каждый клапан занял свой простенок. Три круглые решётки диаметром 200 мм образовали один горизонтальный ряд, а не случайный набор отверстий на стене. Такое решение сохранило ритм дворового фасада и одновременно развело каналы по помещениям квартиры.

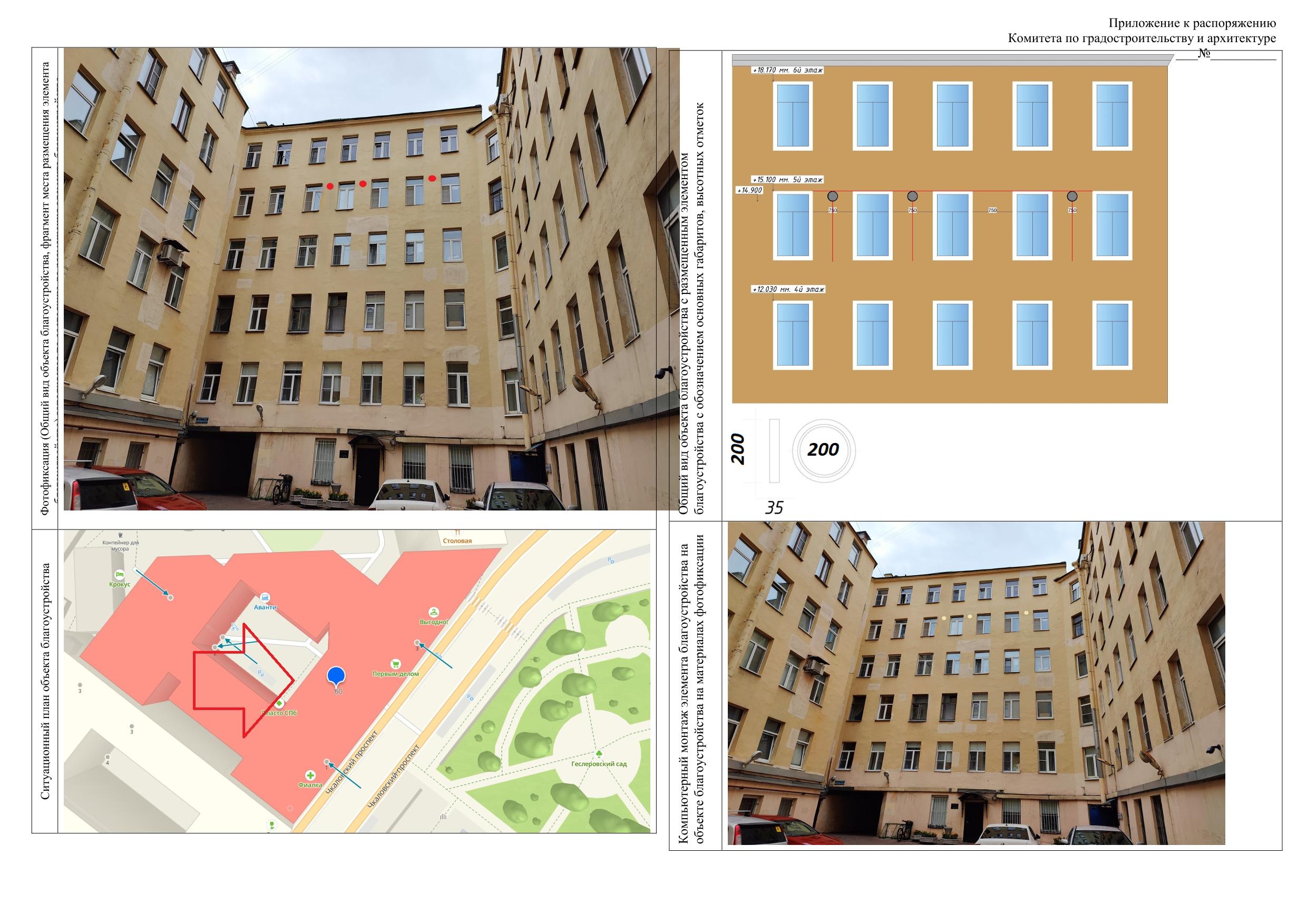

На фотографии исходного состояния видны одинаковые оконные оси и свободные участки стены между ними. Фотомонтаж сразу показал, как три решётки будут читаться с уровня двора и почему их нужно держать на одной высоте.

Оси решёток задали на отметке +14,900

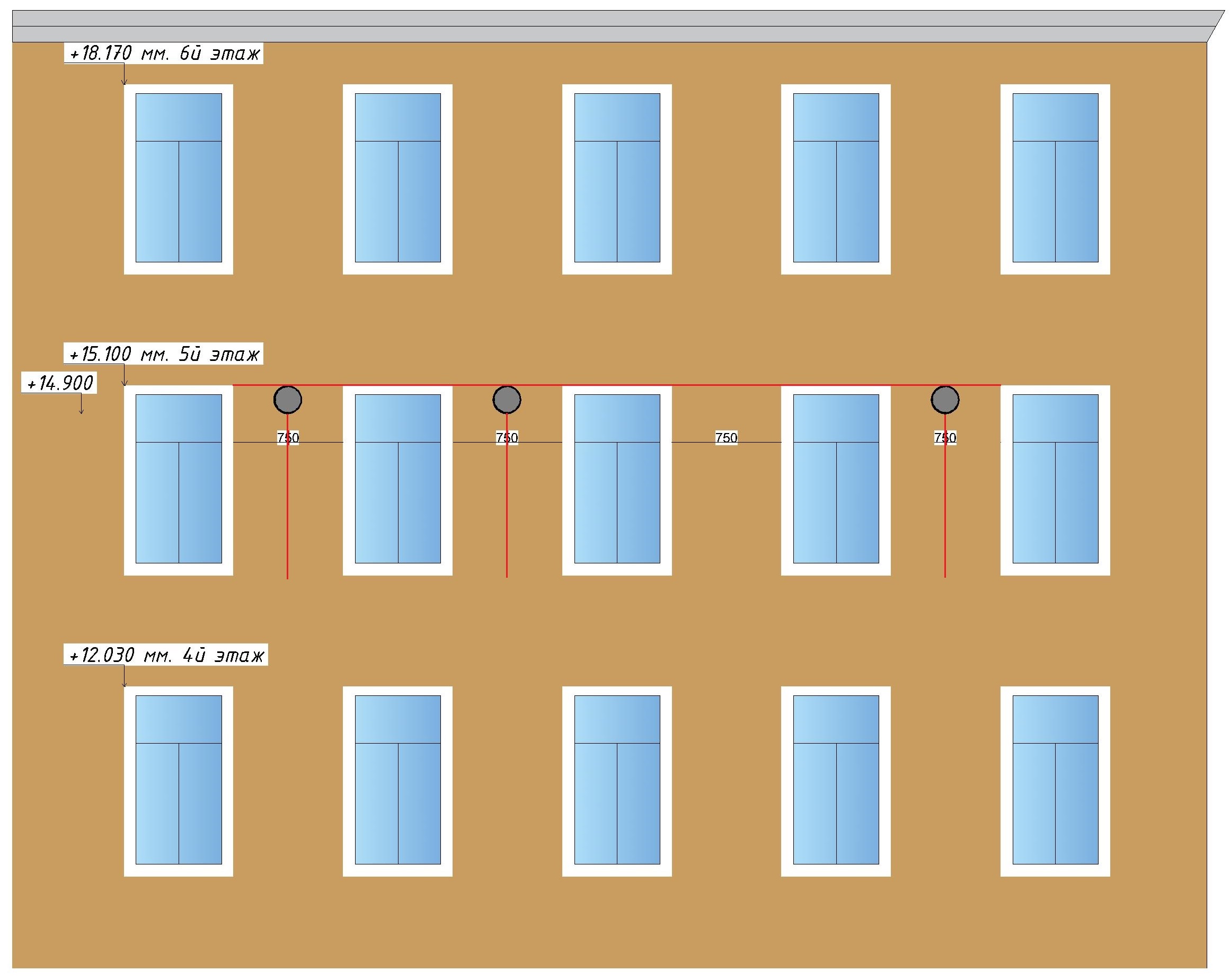

Размерная схема привязала центры всех трёх отверстий к единой отметке +14,900. Это на 200 мм ниже верхней отметки окон пятого этажа +15,100: решётки располагаются рядом с верхней частью проёмов, но не заходят на оконные рамы.

По горизонтали для каждой решётки указан отступ 750 мм от ближайшего оконного проёма. Повторяющийся размер позволил одинаково посадить клапаны в простенках разной ширины и дал монтажникам однозначные точки для разметки.

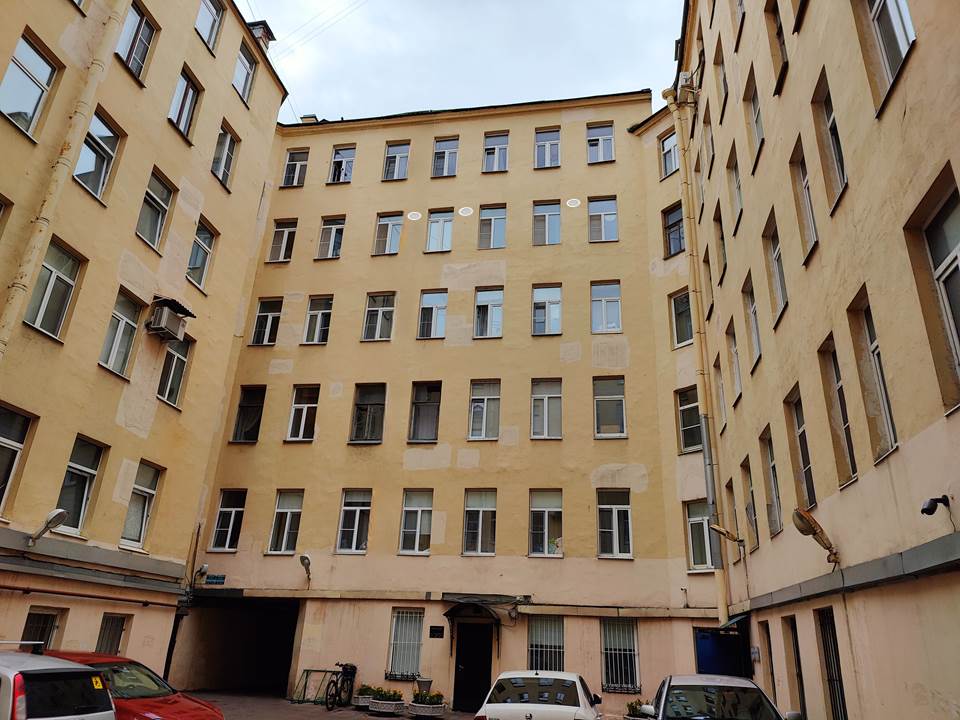

Наружные заборные решётки предусмотрели в цвет фасада. На близком фотомонтаже видно, что за счёт одинакового диаметра, уровня и цвета они воспринимаются как единый ряд и не спорят с белыми обрамлениями окон.

КГА согласовал решение, а оборудование установили внутри квартиры

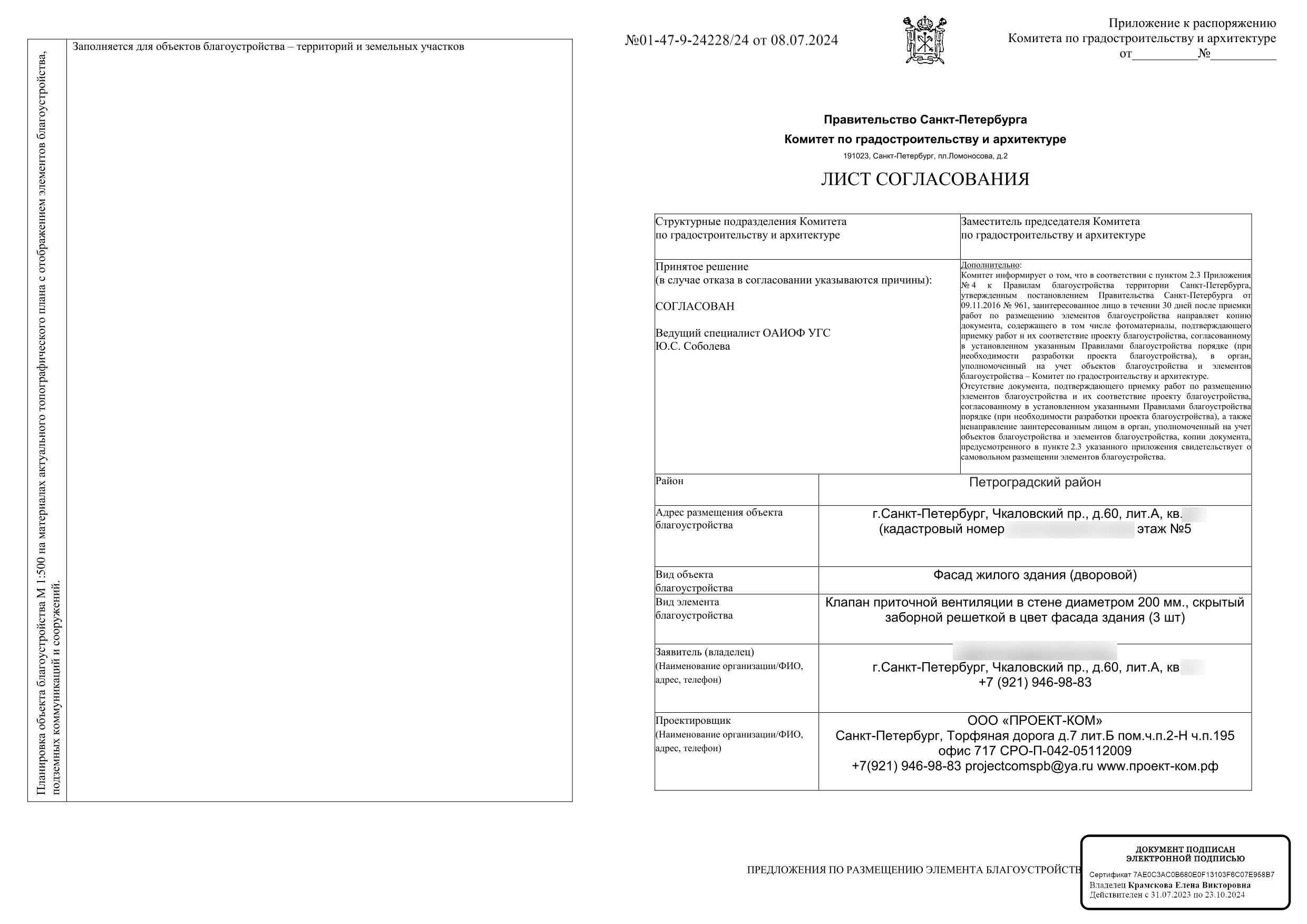

Комитет по градостроительству и архитектуре согласовал лист № 01-47-9-24228/24 от 8 июля 2024 года. В документе зафиксированы дворовый фасад, пятый этаж и три клапана приточной вентиляции в стене диаметром 200 мм со скрытыми заборными решётками в цвет фасада.

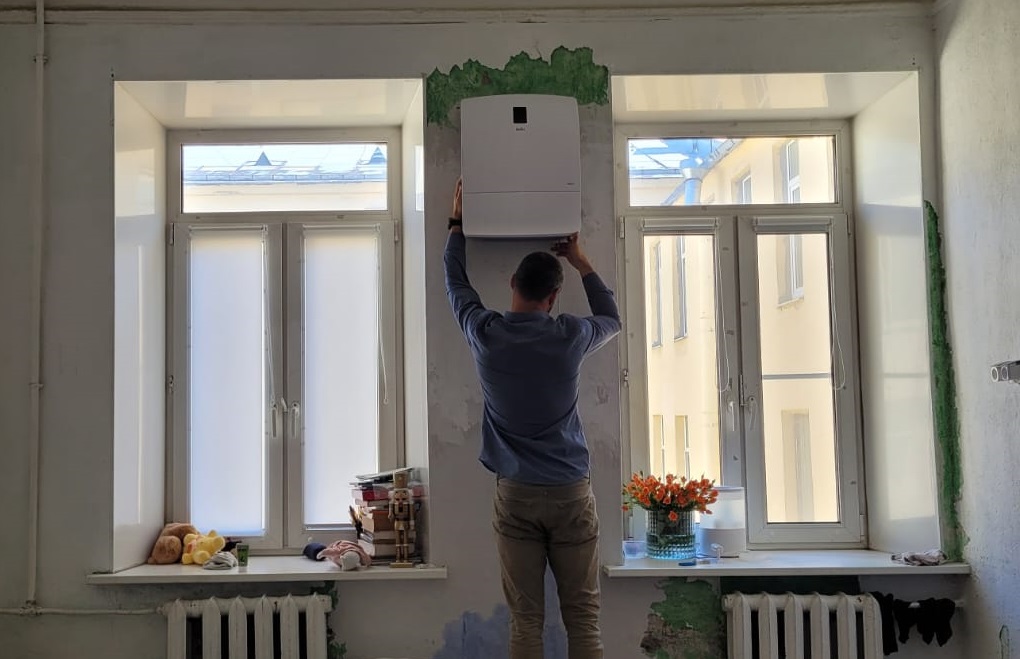

После согласования проект использовали при монтаже. На фотографии из квартиры видны внутренние блоки приточной вентиляции над окнами: каждый блок связан со своей фасадной точкой, а наружные окончания остаются в предусмотренном проектом ряду.

Собственник получил проектные решения размещения вентиляционных решёток, согласованный КГА лист и разрешение на производство работ. Для строителей в комплекте остались точные высотные и горизонтальные привязки всех трёх проходов.
