Приточный клапан над окном 13-го этажа

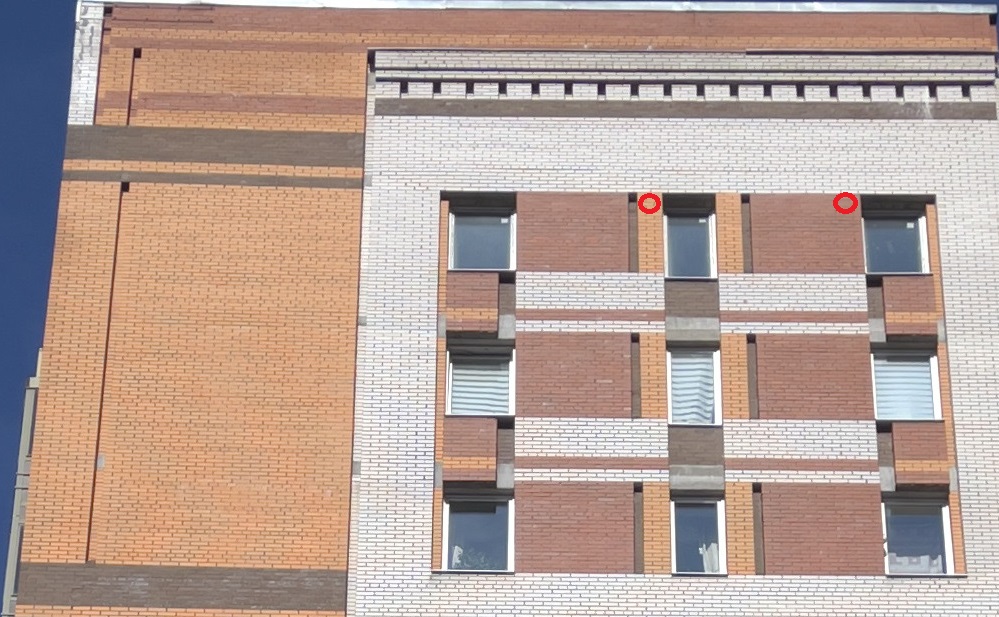

Один клапан привязали к узкой вертикали окон

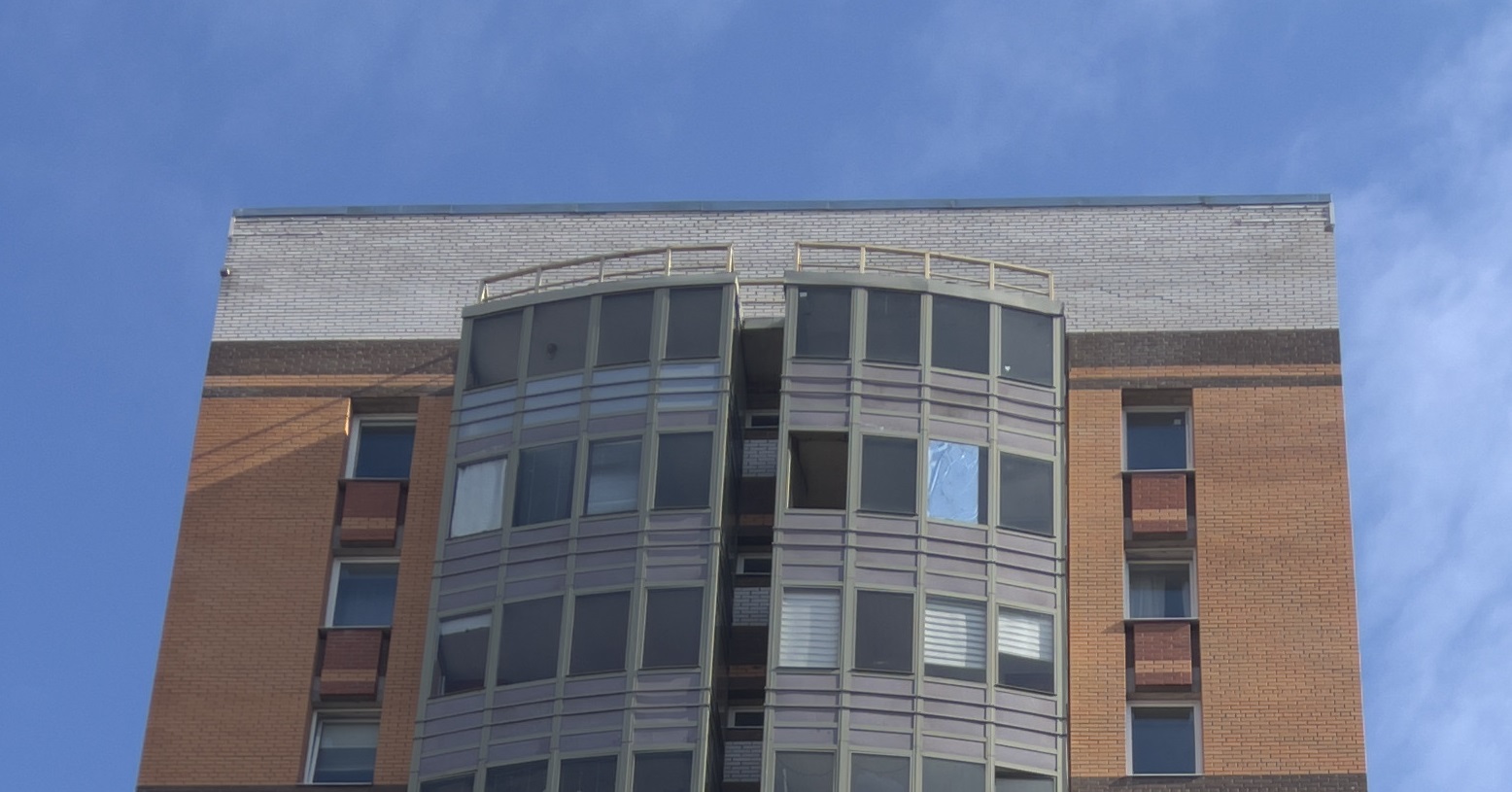

На тринадцатом этаже дома по Богатырскому проспекту требовалось устроить один клапан приточной вентиляции. Место выхода находилось рядом с узкой вертикалью окон, справа от остеклённого эркера.

Решётку нельзя было поставить произвольно на большом поле стены: рядом меняются цвет и рисунок кирпичной кладки. Точку выбрали над верхним окном узкой секции, в светлой горизонтальной полосе фасада.

Фотофиксация показала положение элемента относительно всего верхнего яруса. Это помогло связать небольшую круглую решётку с конкретной оконной осью.

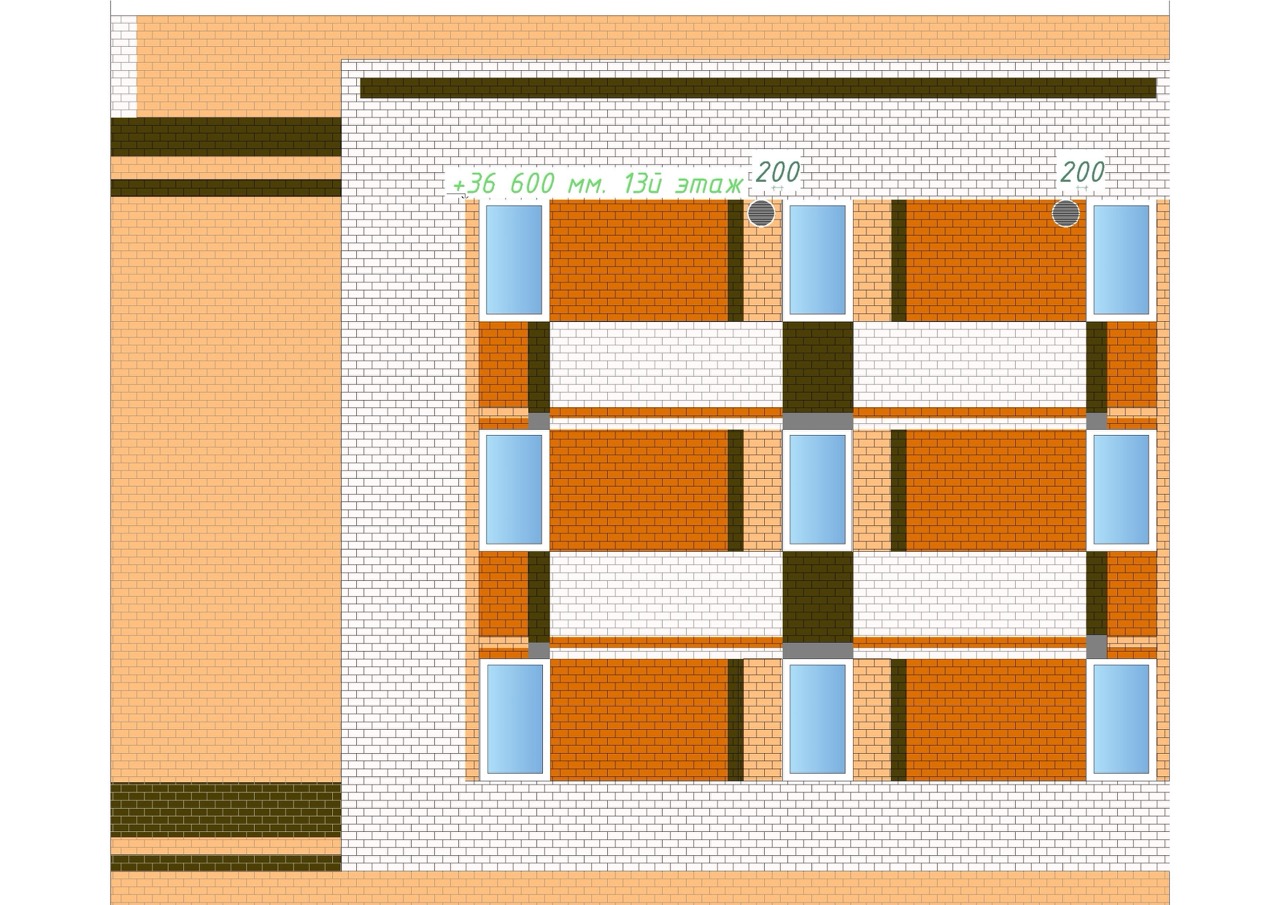

Центр отверстия подняли на отметку +36 600 мм

На фасадной схеме центр клапана задан на отметке +36 600 мм, в уровне тринадцатого этажа. Диаметр прохода через наружную стену составляет 200 мм.

Размерная привязка поставила решётку над верхней кромкой окна и сохранила расстояние до границ цветных участков кладки. Для монтажа проект дал конкретную точку, а не приблизительное место на фотографии.

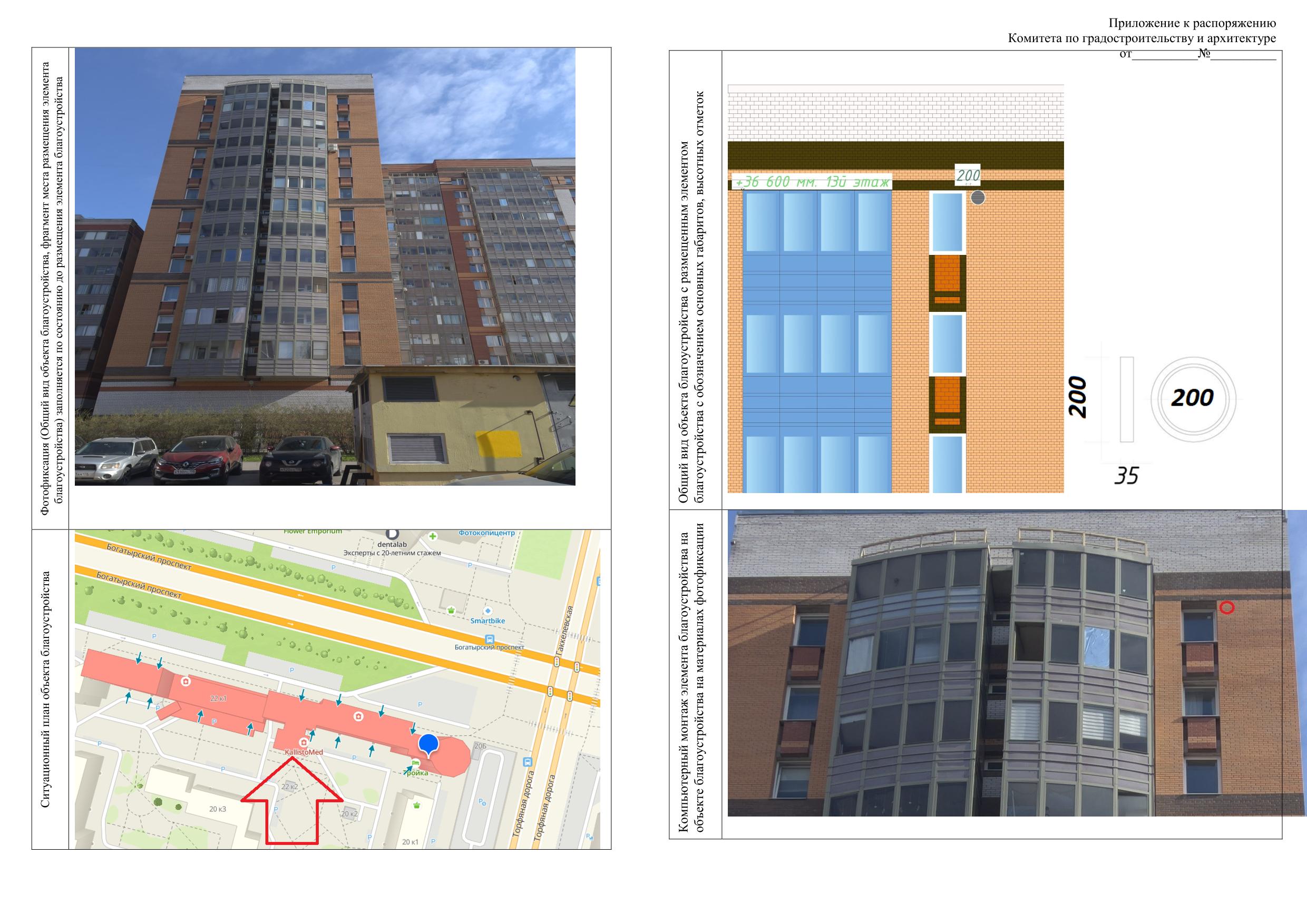

Фасадную схему, общий снимок дома и фотомонтаж собрали в одном «Листе согласования». На нём одновременно видны адрес объекта, положение квартиры и наружный вид клапана.

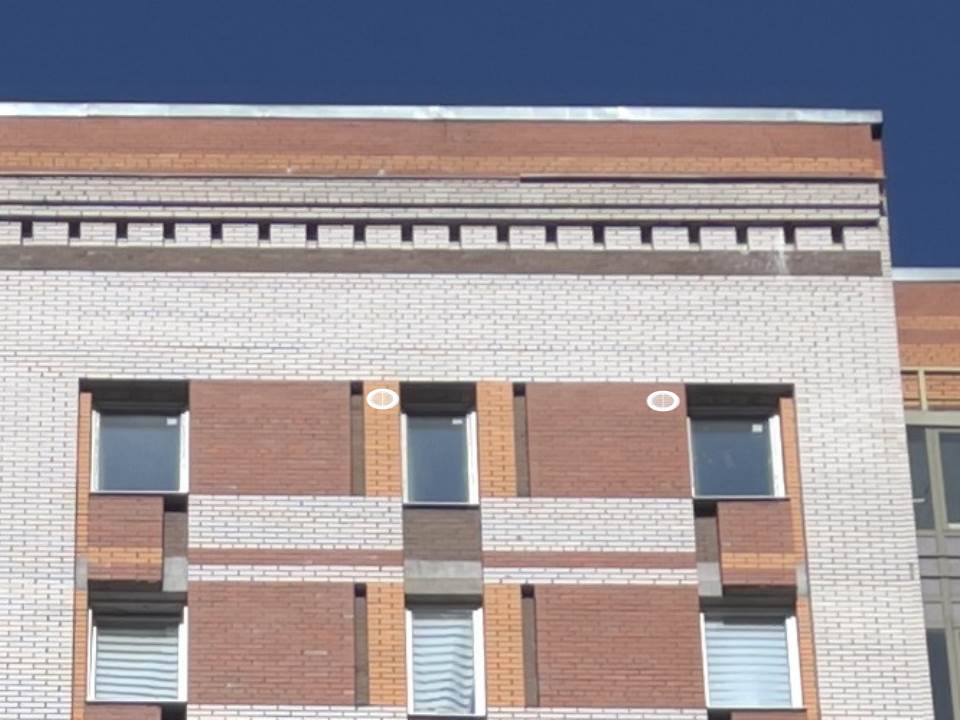

Белая решётка продолжила светлую полосу кладки

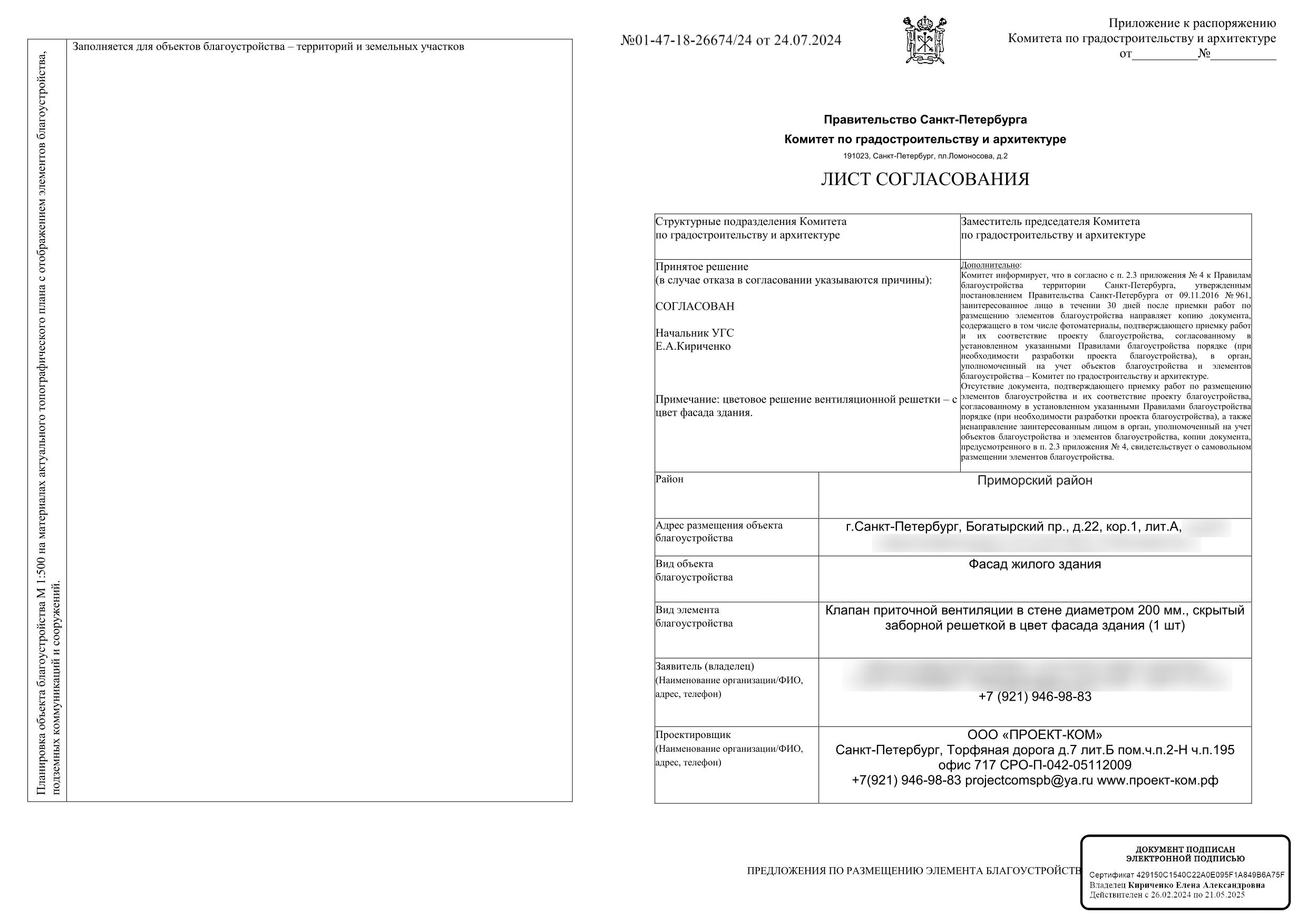

КГА согласовал лист № 01-47-18-26674/24 от 24 июля 2024 года. В решении зафиксирован один клапан приточной вентиляции диаметром 200 мм с наружной решёткой в цвет фасада.

Для фотомонтажа решётку сделали светлой, в тон кирпичной полосы над окном. Круглый элемент остаётся различимым вблизи, но с общего ракурса не разрывает тёмно-светлое членение стены.

Собственник получил согласованные проектные решения и разрешение на производство работ. В комплекте закреплены диаметр клапана, высотная отметка и цвет наружной решётки.
