Два приточных клапана на фасаде 13-го этажа

Две точки на фасаде связали с одним оконным ритмом

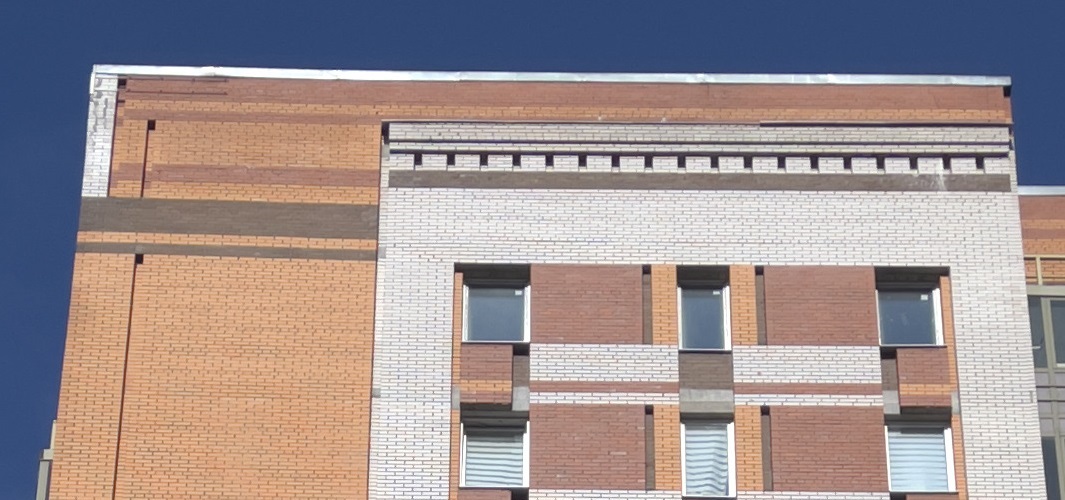

В квартире на тринадцатом этаже требовалось вывести через лицевой фасад два клапана приточной вентиляции. Для каждого клапана нужна была наружная решётка, поэтому задача касалась не только инженерной трассы: две новые точки должны были занять понятное место среди окон и участков кирпичной кладки.

Проектировщики выбрали парное размещение на одной высоте. Решётки поставили по сторонам от оконной группы, чтобы они читались как единое решение, а не как два случайных отверстия на фасаде.

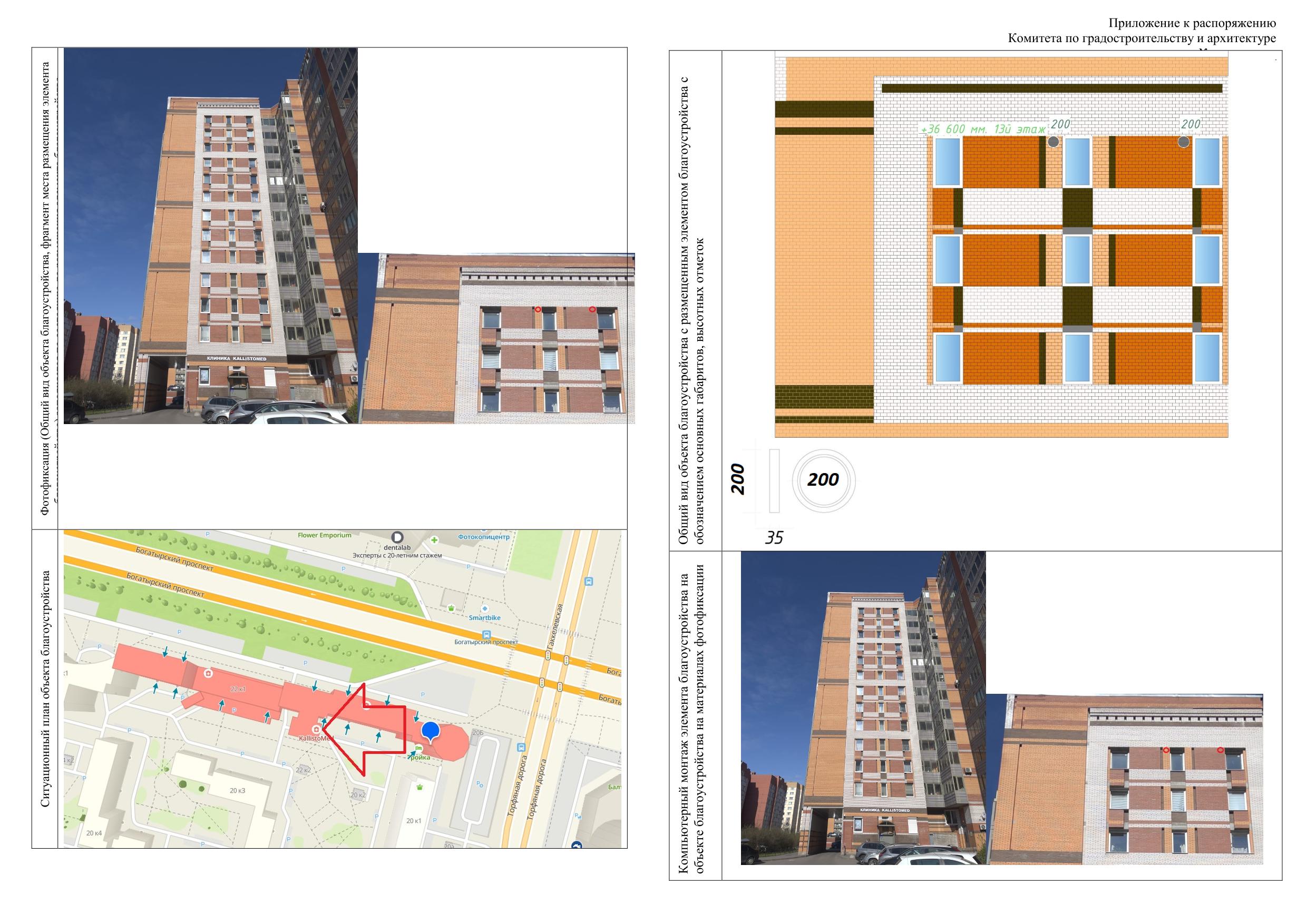

На фотофиксации обе позиции показаны вместе с окружающими окнами. Такой общий вид вошёл в проект и позволил проверить их взаимное положение до согласования.

Отметку +36 600 мм перенесли на фасадный лист

На фасадной схеме центры обоих отверстий заданы на отметке +36 600 мм, в уровне тринадцатого этажа. Для двух клапанов указан диаметр 200 мм, а для наружных решёток — глубина 35 мм.

Размеры связали с конкретными оконными осями и границами кладки. Благодаря этой привязке монтажная точка определялась не приблизительно по фотографии, а по размерной цепочке проектного листа.

Наружные решётки предусмотрели в цвет фасада. На лицевой стороне здания это условие уменьшает визуальный контраст между инженерными элементами и кирпичной плоскостью.

КГА согласовал количество, диаметр и внешний вид решёток

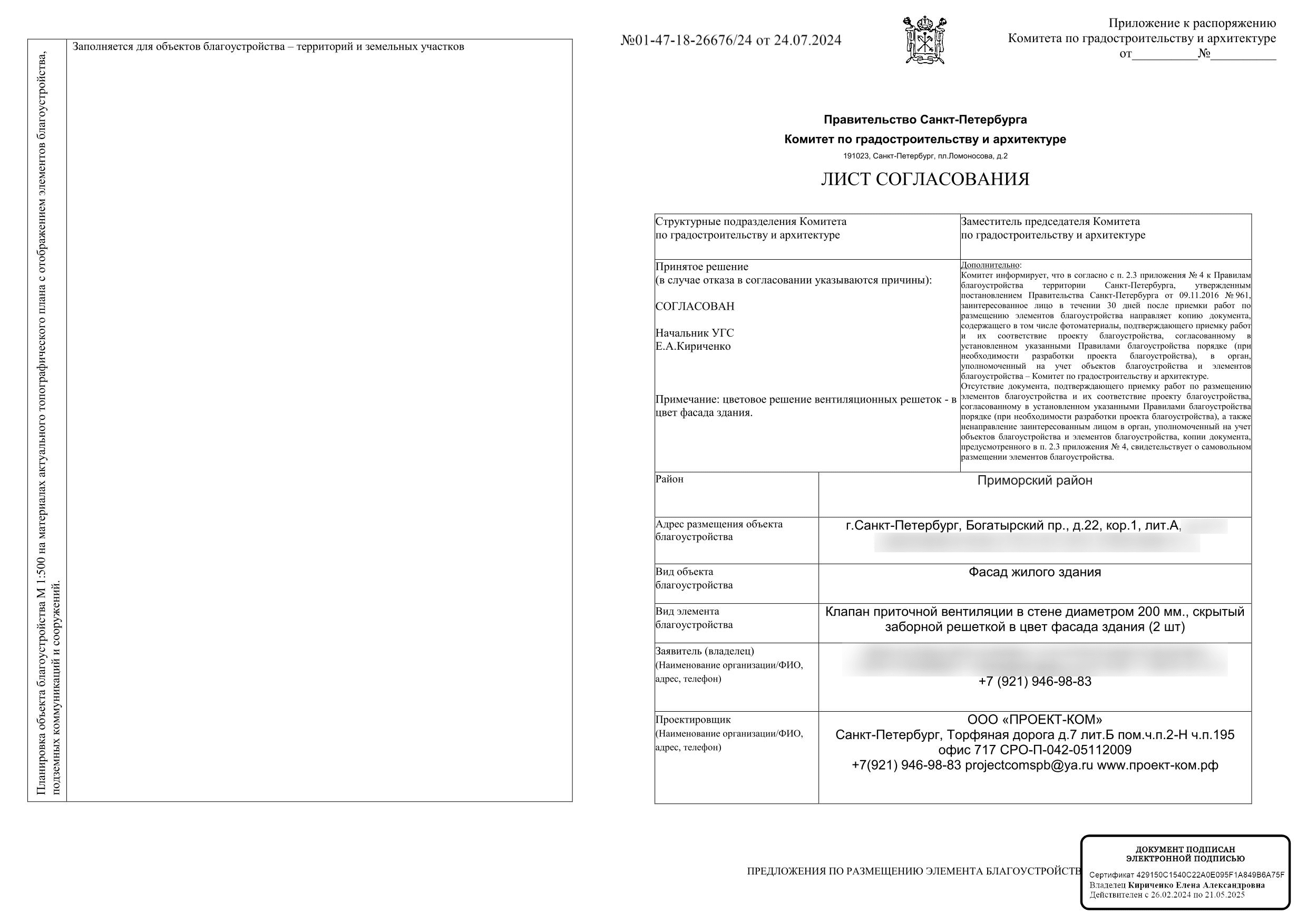

Проектные решения собрали в «Лист согласования»: в нём показаны общий вид фасада, места двух клапанов, размеры и фотомонтаж. КГА согласовал документ № 01-47-18-26676/24 от 24 июля 2024 года.

В решении зафиксированы два клапана приточной вентиляции диаметром 200 мм, скрытые за заборными решётками в цвет фасада. Это сохранило в одном документе и инженерные параметры, и требования к виду новых элементов.

Собственник получил согласованные проектные решения и разрешение на производство работ. В комплекте осталась точная привязка для монтажа двух решёток на лицевом фасаде.
