Для 65 кВт проложили 36 м ВВГнг 5×25 и собрали трансформаторный учёт

К прежним 20,08 кВт добавили ещё 44,92 кВт

Нежилое помещение находится в многоквартирном доме № 44 корпус 1 строение 1 на Парашютной улице. Его исходная мощность составляла 20,08 кВт; для нового состава оборудования требовалось довести этот параметр до 65 кВт.

Дополнительные 44,92 кВт потребовали работы в общедомовой части электроснабжения. Обследовали электроустановку помещения, рассчитали резерв сети дома, получили технические условия управляющей организации и определили место для новой линии и учёта.

После этого заключили договор технологического присоединения с «Россети Ленэнерго», заменили ввод и получили допуск электроустановки. Завершающим договорным этапом стало дополнительное соглашение к договору энергоснабжения с ПСК.

От ГРЩ проложили 36 метров ВВГнг 5×25

Точка присоединения связана с ГРЩ 1.9.2 дома, поэтому новый ввод нельзя было ограничить оборудованием внутри помещения. Рядом с общедомовым щитом разметили трассу и установили отдельный металлический шкаф учёта.

Маркировка внутри шкафа фиксирует ввод № 1 от ГРЩ-2: кабель ВВГнг 5×25 мм² длиной 36 метров. Пятижильную линию завели в нижнюю часть корпуса и подключили к трёхфазной силовой части.

Так реконструкция связала общедомовой ГРЩ, отдельный шкаф учёта и ВРУ нежилого помещения. После автоматического выключателя в шкафу кабельная линия 0,4 кВ в сторону ВРУ и внутренние сети относятся к эксплуатационной ответственности заявителя; ход работ сохранился также на видео реконструкции ГРЩ.

65 кВт учитывает схема с тремя трансформаторами 100/5 А

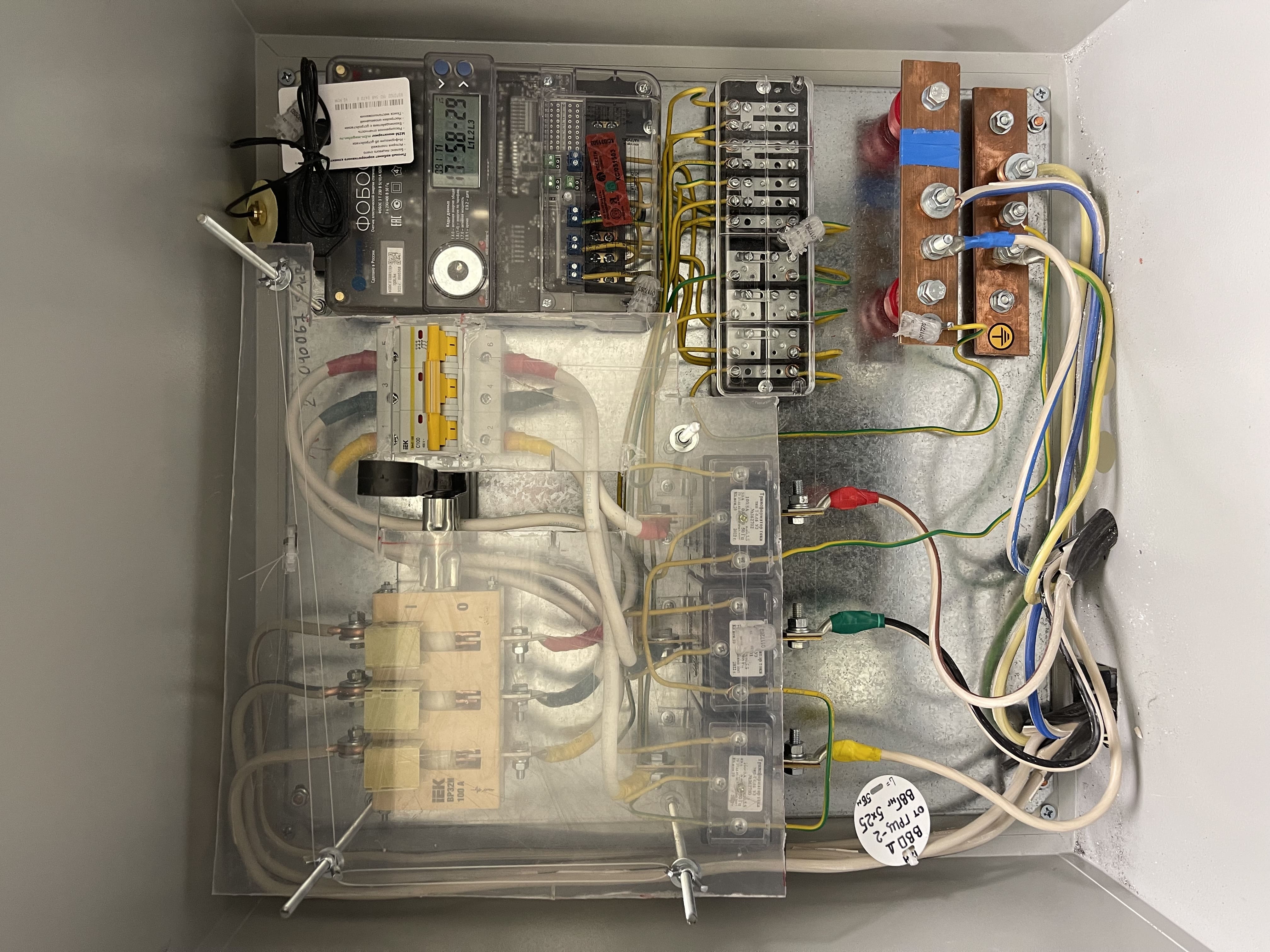

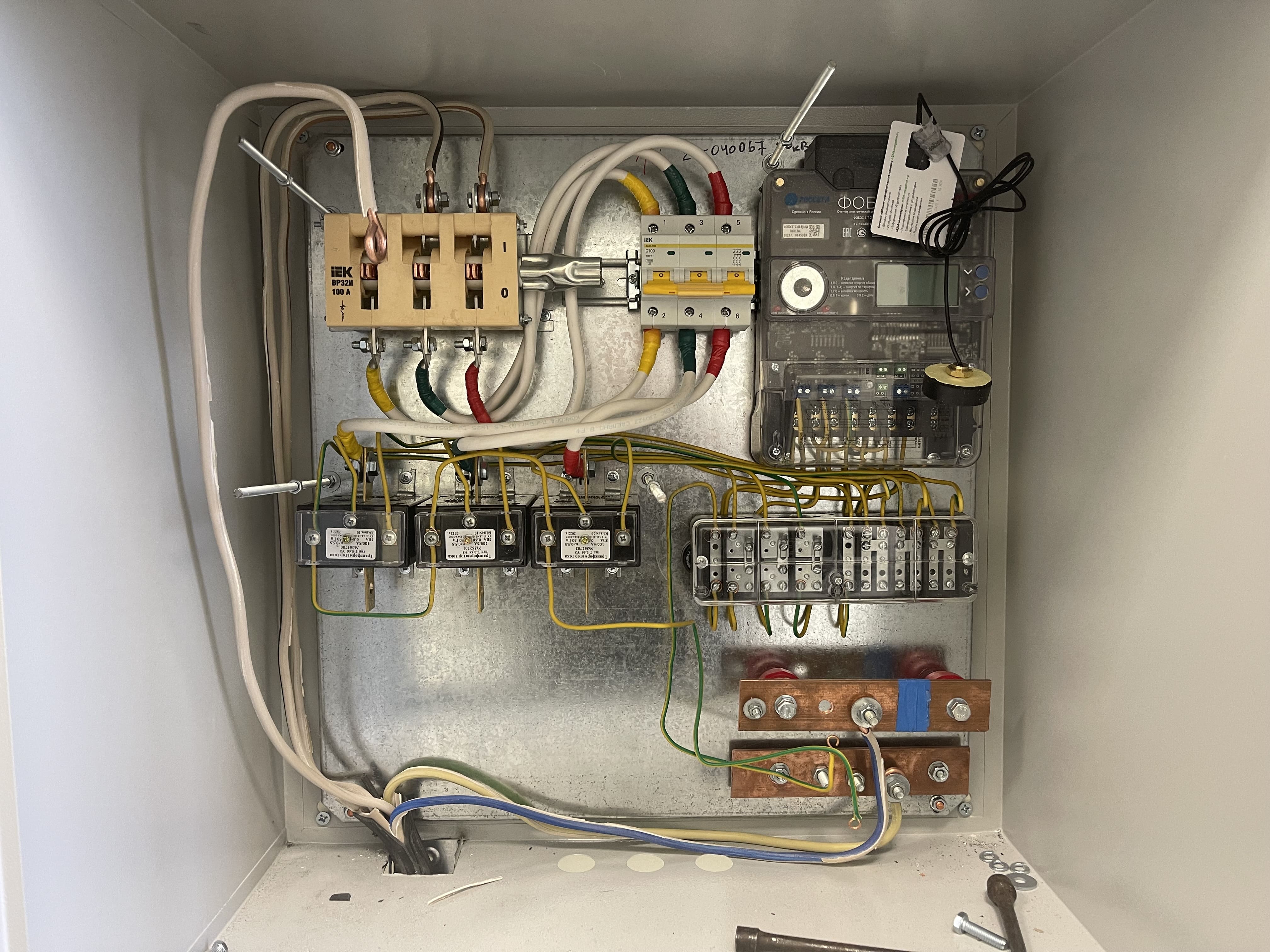

В шкафу установили трёхполюсный рубильник IEK ВР32И на 100 А, автомат IEK C100, трёхфазный счётчик «ФОБОС» и три измерительных трансформатора тока Т-0,66 У3 с коэффициентом 100/5 А. Силовые и измерительные цепи закрыли прозрачными панелями.

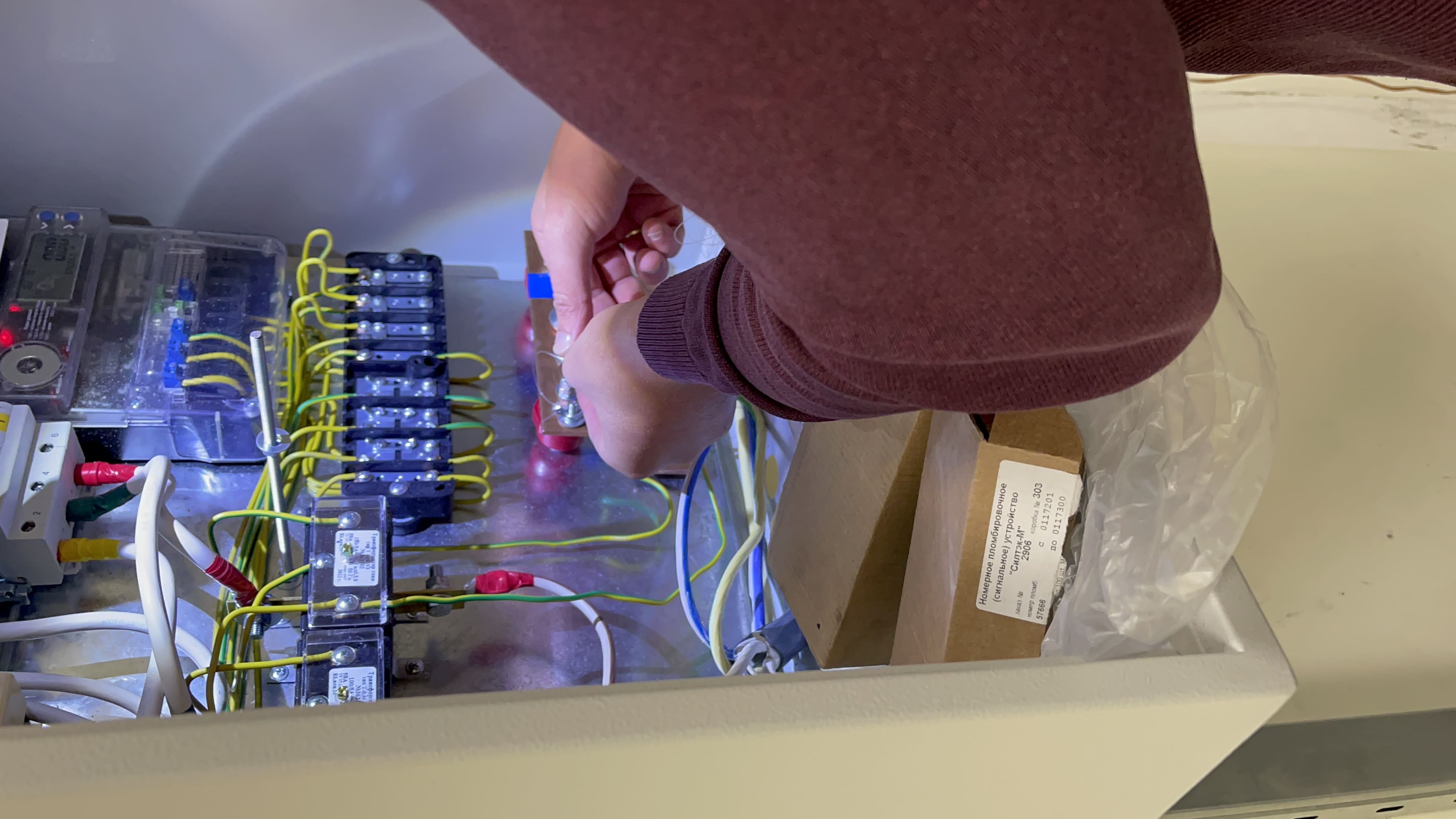

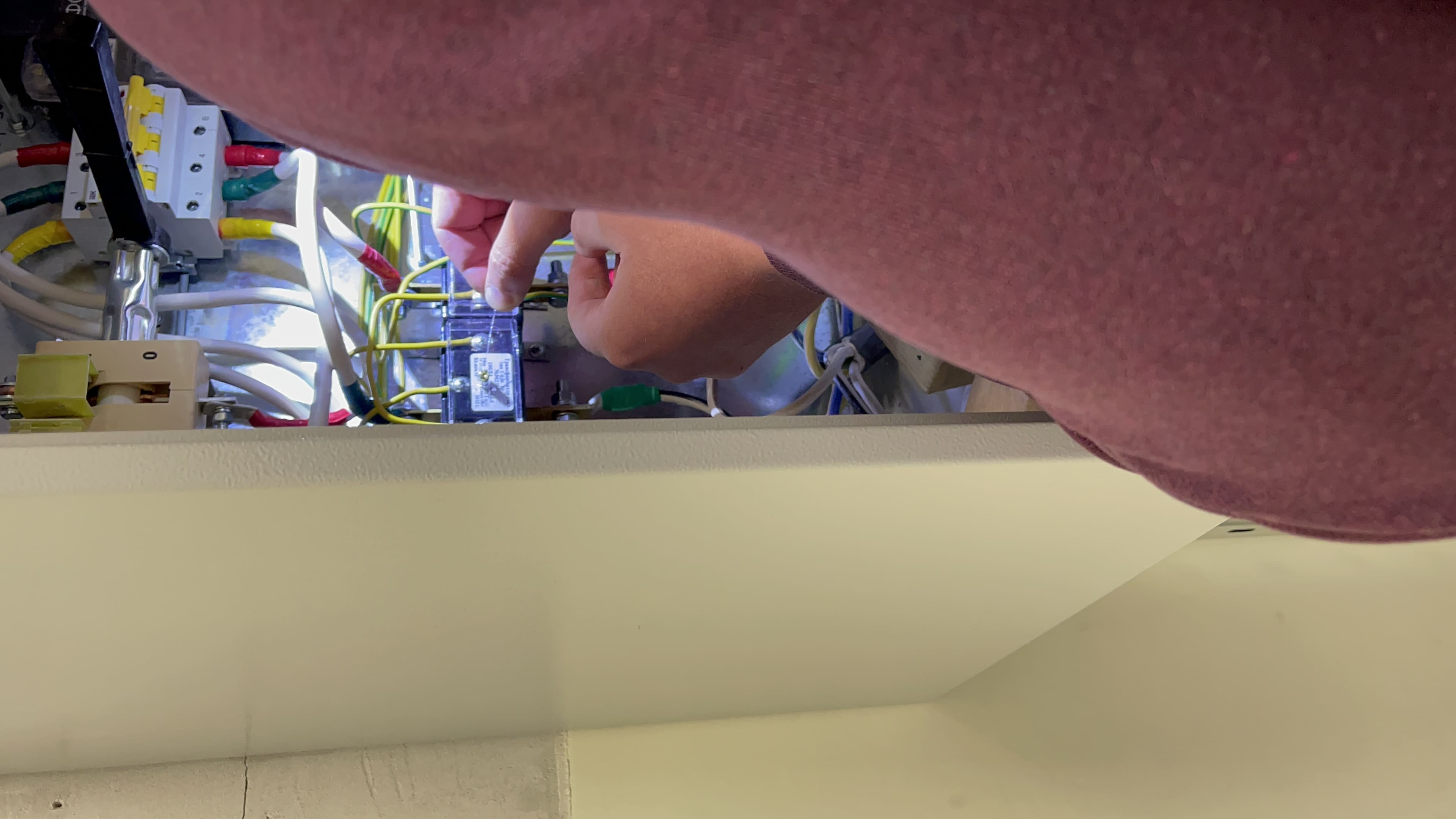

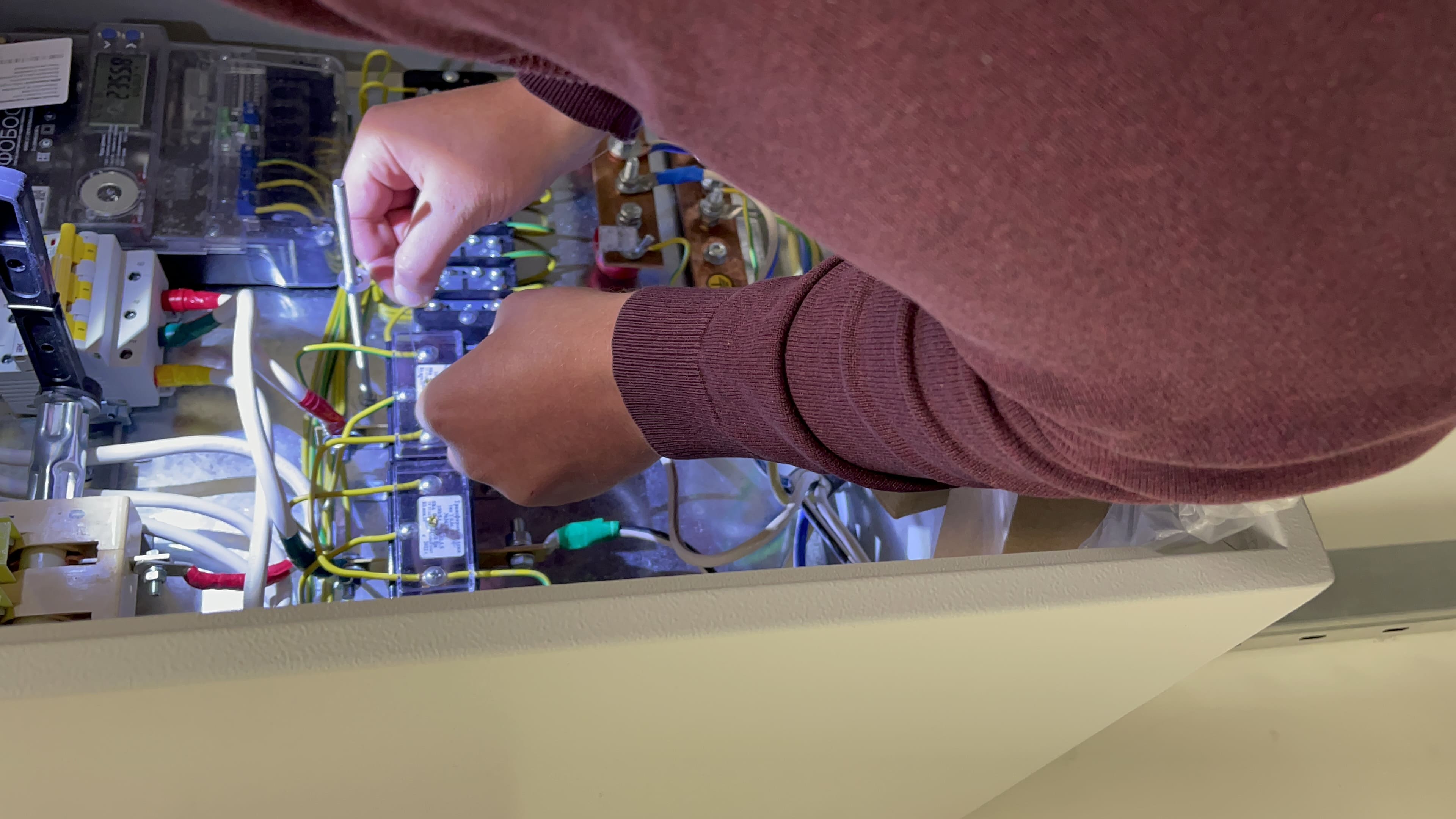

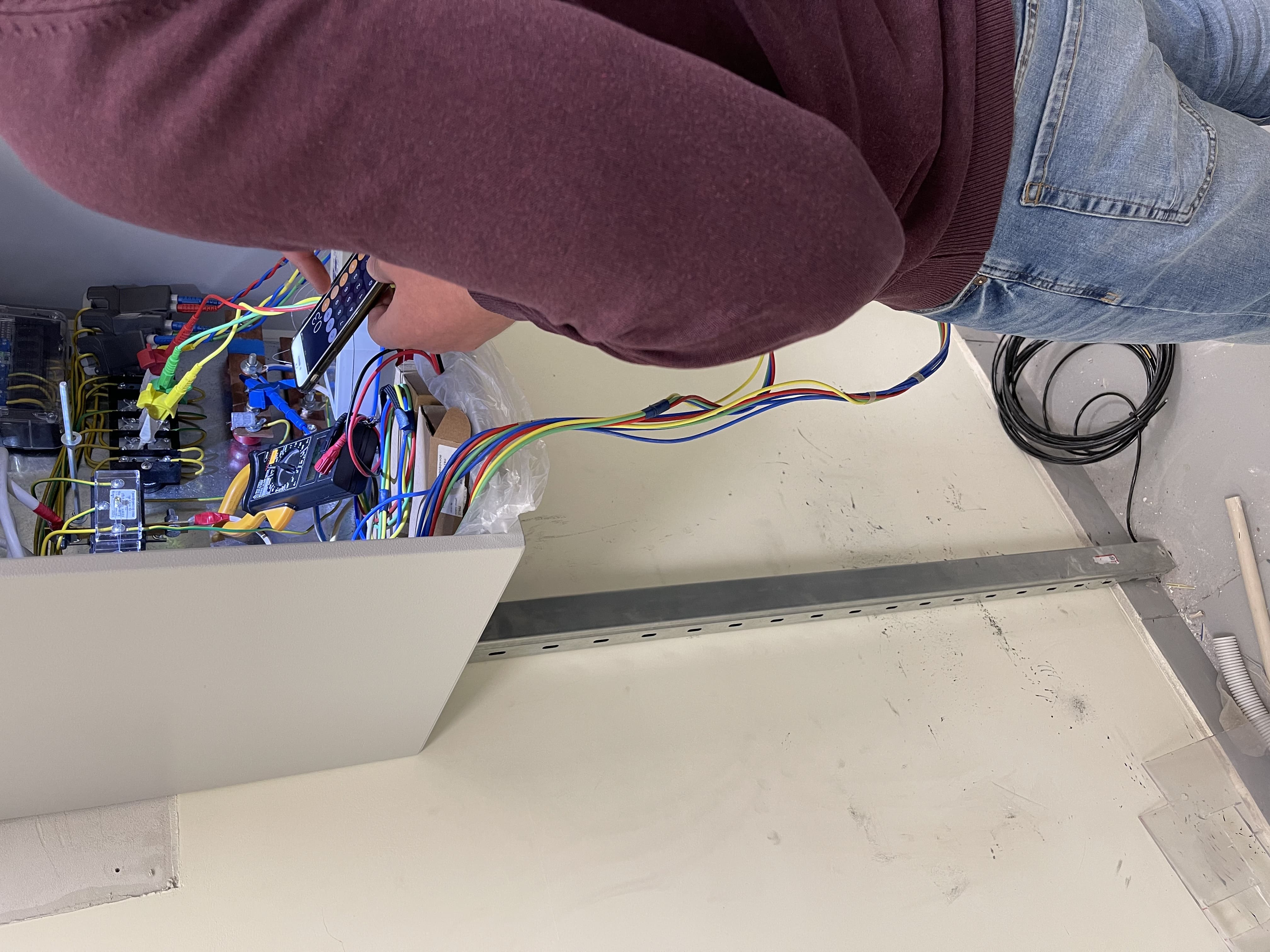

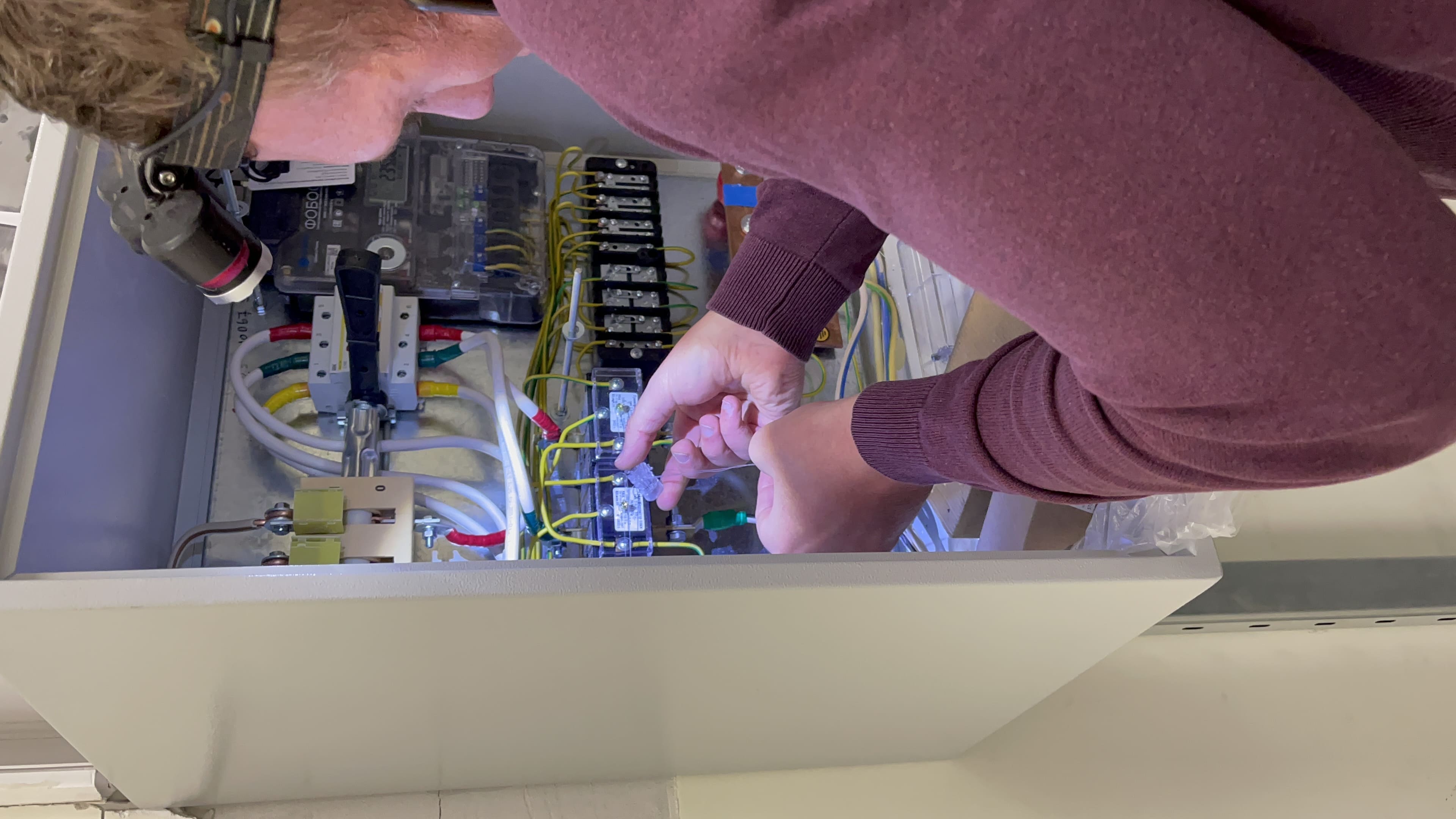

Во время наладки последовательно проверили вторичные цепи, клеммы счётчика и фазировку. Затем опломбировали трансформаторы, клеммный блок и прибор учёта, сохранив доступ к показаниям через прозрачную защиту.

Для прибора учёта передали паспорт, а акт его допуска № Д-168569 оформили 23 октября 2023 года. Отдельный шкаф учёта остался на стороне сетевой организации, а границы балансовой принадлежности и эксплуатационной ответственности закрепили актом и соглашением между балансодержателем сети и заявителем.

Договор на 95 396,72 рубля оформил итоговые 65 кВт

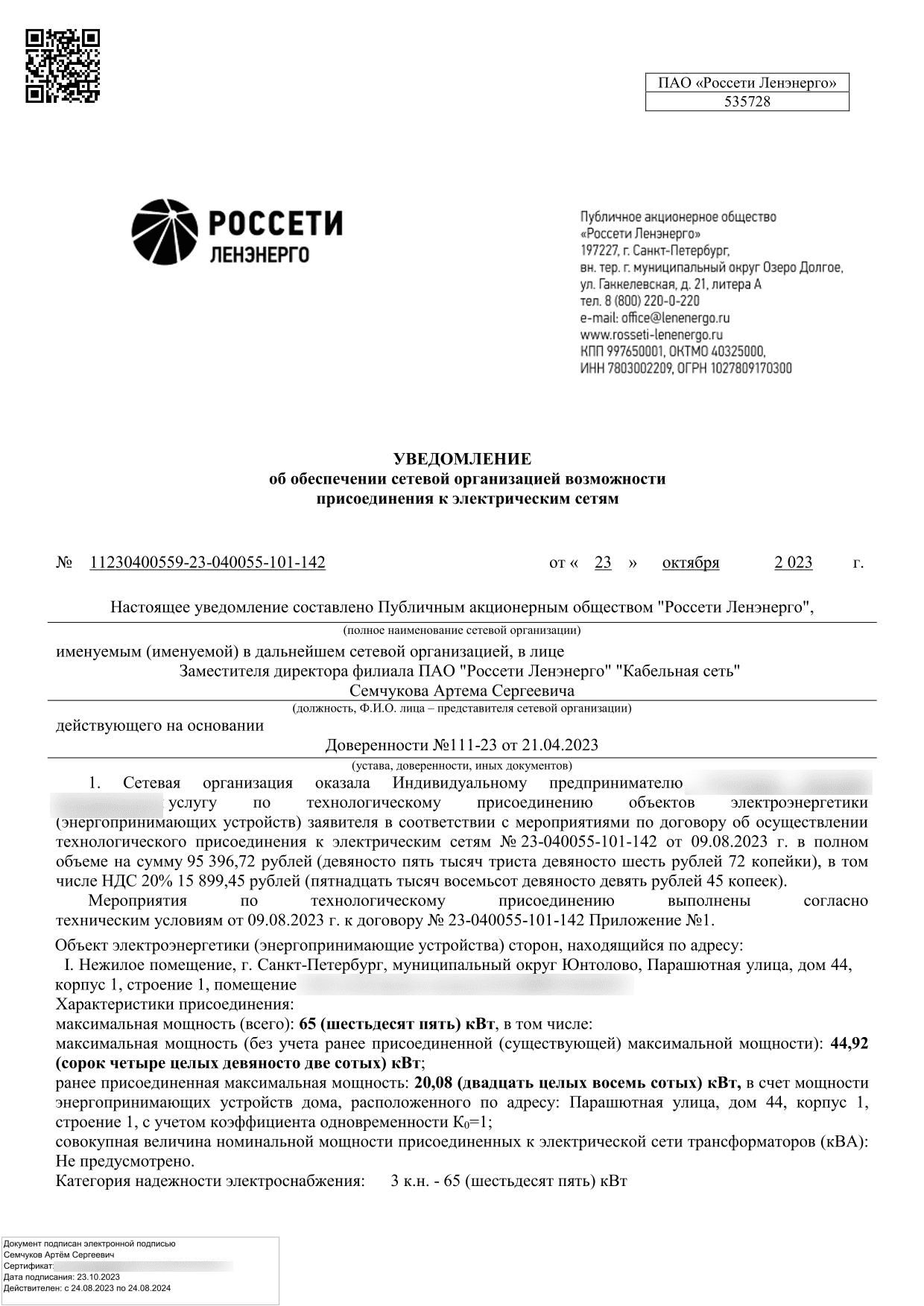

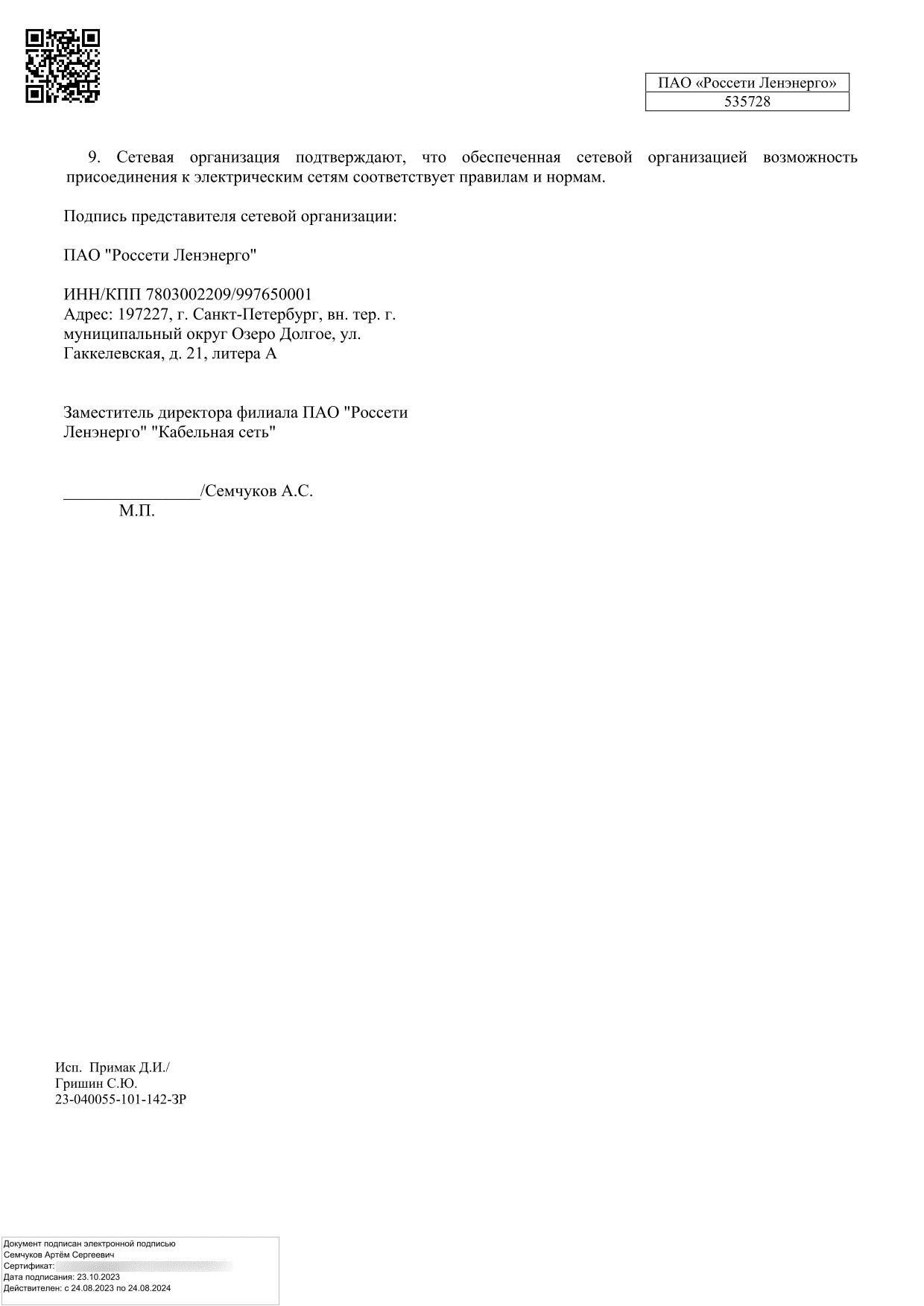

Договор и технические условия № 23-040055-101-142 датированы 9 августа 2023 года. Стоимость технологического присоединения составила 95 396,72 рубля, включая НДС 15 899,45 рубля; уведомление № 11230400559-23-040055-101-142 выпущено 23 октября 2023 года.

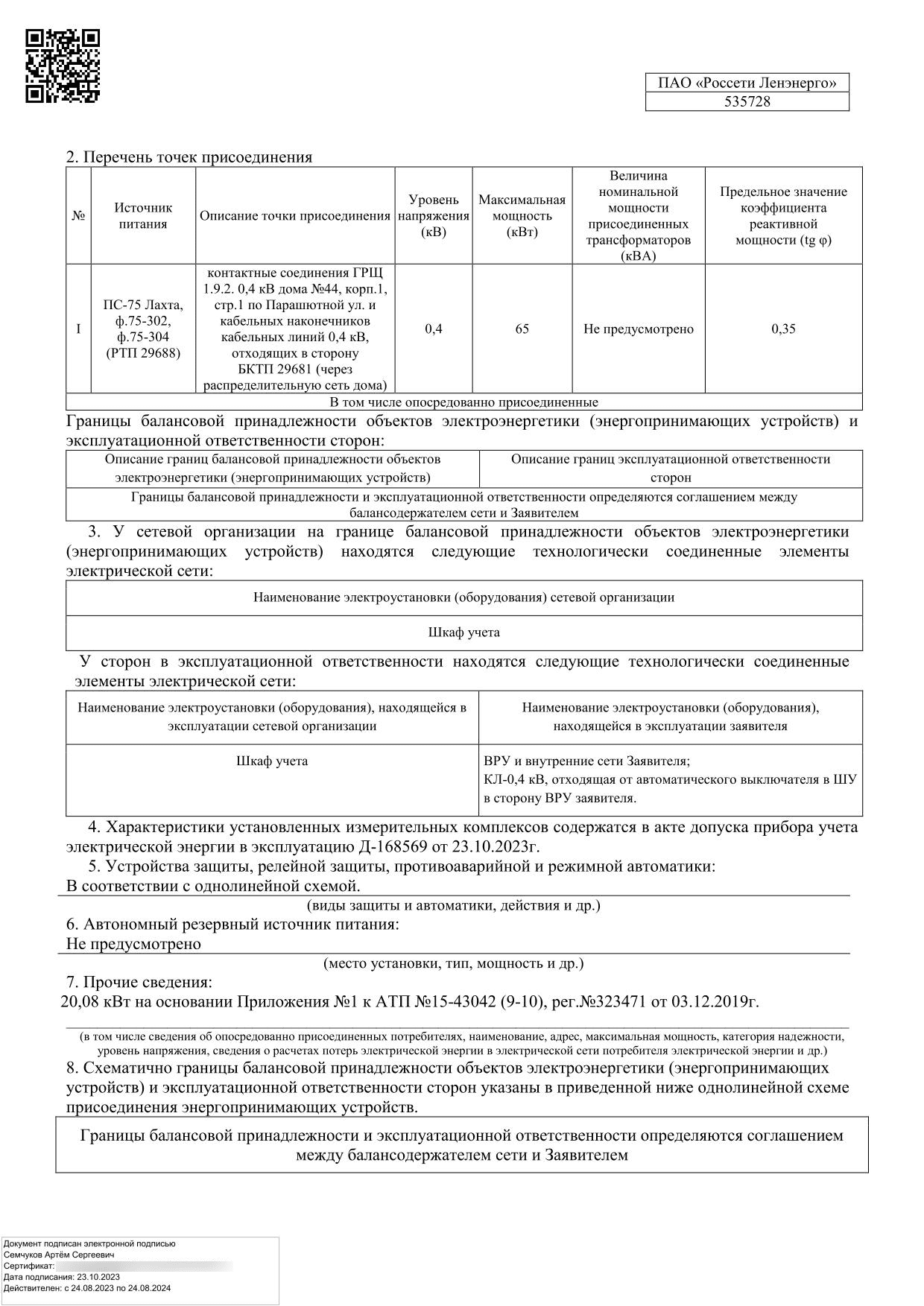

Питание предусмотрено от ПС-75 «Лахта» по фидерам 75-302 и 75-304 через РТП 29688. Точка присоединения описана на контактах ГРЩ 1.9.2 и кабельных наконечниках линий 0,4 кВ, уходящих в сторону БКТП 29681 через распределительную сеть дома; категория надёжности — третья.

Ранее присоединённые 20,08 кВт восходят к приложению № 1 к акту технологического присоединения № 15-43042 (9-10), регистрационный № 323471 от 3 декабря 2019 года. Новый комплект закрепил точные 20,08 + 44,92 = 65 кВт, допуск трансформаторного учёта и новую договорную мощность нежилого помещения.
