К помещению добавили 40,352 кВт и довели мощность до 49 кВт

К прежним 8,648 кВт требовалось добавить ещё 40,352 кВт

Нежилое помещение находилось в многоквартирном доме на набережной канала Грибоедова. Ранее к нему было присоединено 8,648 кВт, а для новой нагрузки требовалась максимальная мощность 49 кВт.

Разница составила 40,352 кВт — именно такой объём дополнительной мощности вошёл в технологическое присоединение. До оформления технических условий рассчитали резерв распределительной сети дома и согласовали новый ввод с управляющей организацией.

Присоединение осталось в третьей категории надёжности и выполнялось на напряжении 0,4 кВ. Для расчётной мощности 49 кВт схема указывала коэффициент мощности 0,94, полную мощность 52,13 кВА и ток 79,2 А.

Точку присоединения оставили в РУ-0,4 кВ ТП-5275

Источником питания стала подстанция 35 кВ «Адмиралтейская» ПС-40. От неё электроэнергия поступала к РУ-0,4 кВ трансформаторной подстанции ТП-5275, а затем — по кабельной линии к главному распределительному щиту дома № 154.

Границу присоединения определили на контактных соединениях коммутационных аппаратов в РУ-0,4 кВ и наконечниках отходящей кабельной линии. Дальше питание проходило через распределительную сеть многоквартирного дома к вводно-распределительному устройству помещения.

В схеме предусмотрели трёхполюсный вводной автомат на 80 А и отдельный коммерческий узел учёта. Старый ввод демонтировали, а новое оборудование разместили внутри помещения рядом с существующим распределительным щитом.

Коммерческий учёт собрали на трансформаторах 100/5 А

Для измерения нагрузки 49 кВт применили трёхфазный счётчик «ФОБОС 3Т» и три трансформатора тока TTE-30 с коэффициентом 100/5 А и классом точности 0,5S. Вводной автомат и прибор учёта опломбировали как отдельные элементы узла.

На фотографиях новый шкаф расположен справа от прежнего щита. В него вошли счётчик, испытательная коробка, трансформаторы тока, вводной аппарат и клеммные соединения; силовые и измерительные цепи разведены внутри одного корпуса.

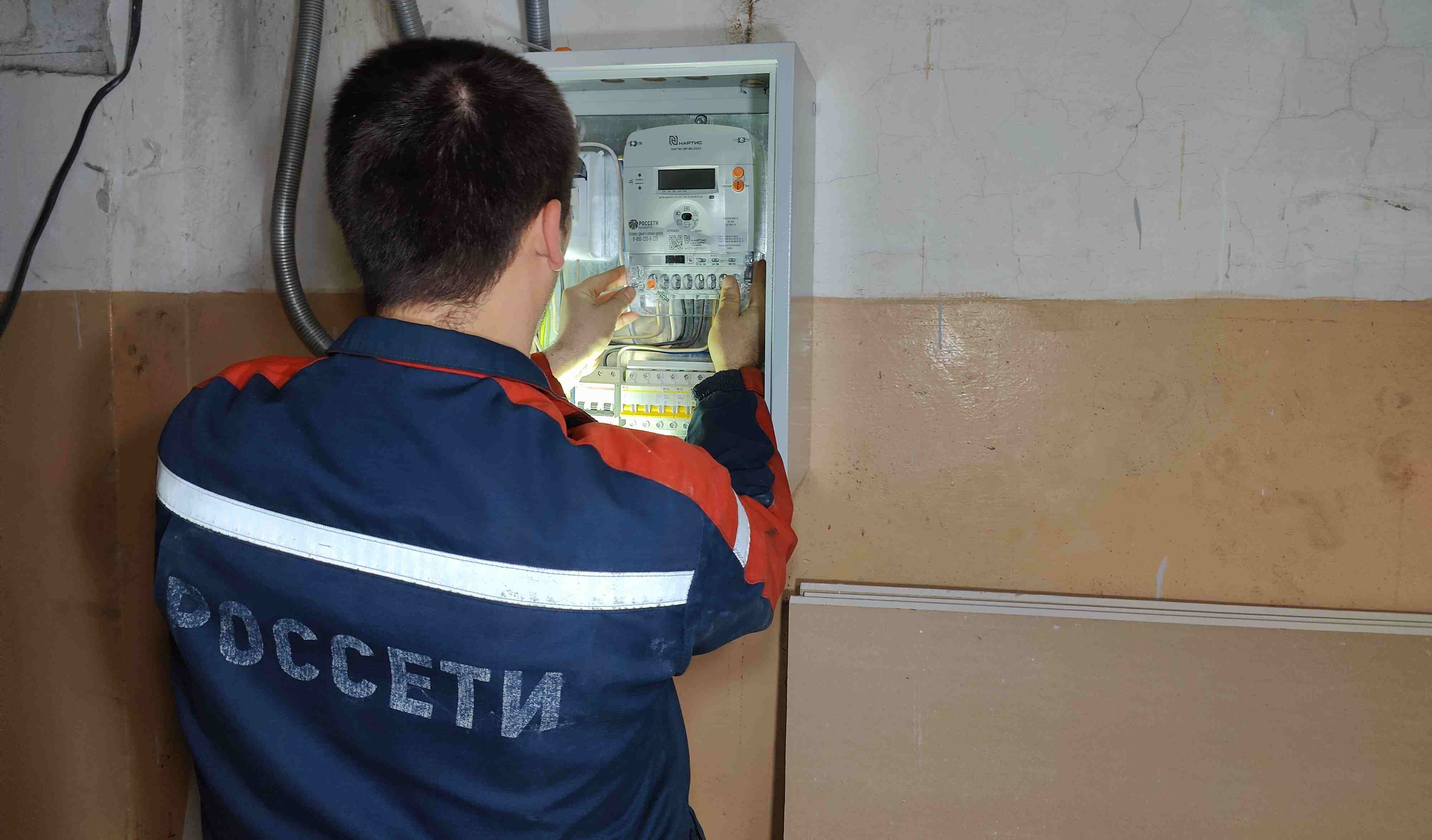

После монтажа сетевой организации предъявили сам прибор, схему соединений и протоколы испытаний электроустановки. Счётчик допустили к эксплуатации, а границы обслуживания нового ввода закрепили отдельным актом.

Акт от 20 марта оформил все 49 кВт

Договор технологического присоединения № 22-098293-101-142 и технические условия были оформлены 1 декабря 2022 года. По ним требовалось не только установить новый учёт, но и выполнить весь ввод от точки присоединения до оборудования заявителя.

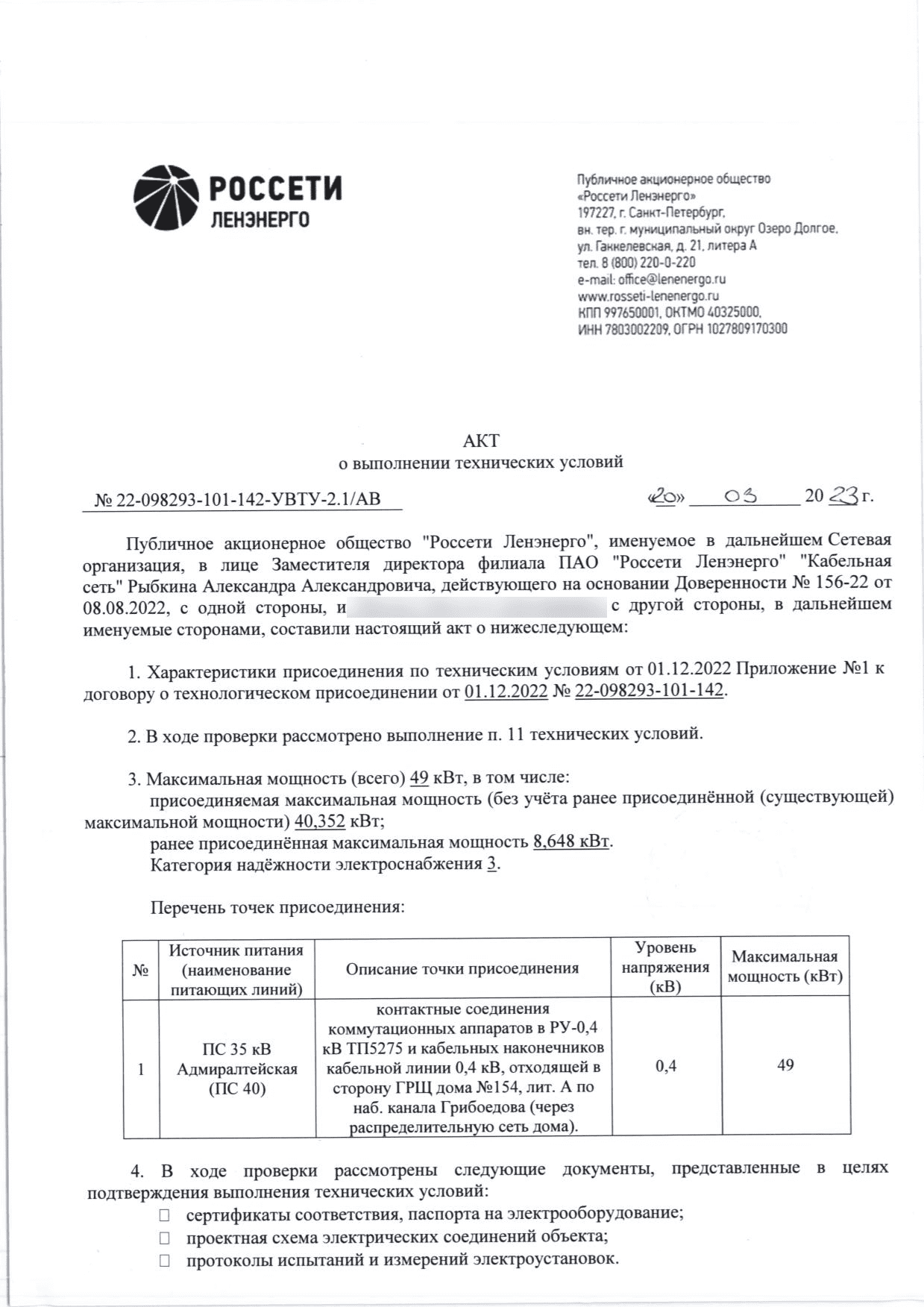

Акт выполнения технических условий № 22-098293-101-142-УВТУ-2.1/АВ датирован 20 марта 2023 года. В нём указаны общая мощность 49 кВт, ранее присоединённые 8,648 кВт и новая часть 40,352 кВт.

После допуска узла учёта собственник получил акт разграничения балансовой принадлежности и эксплуатационной ответственности. Новую мощность также внесли в отношения с поставщиком электроэнергии дополнительным соглашением к договору энергоснабжения.
